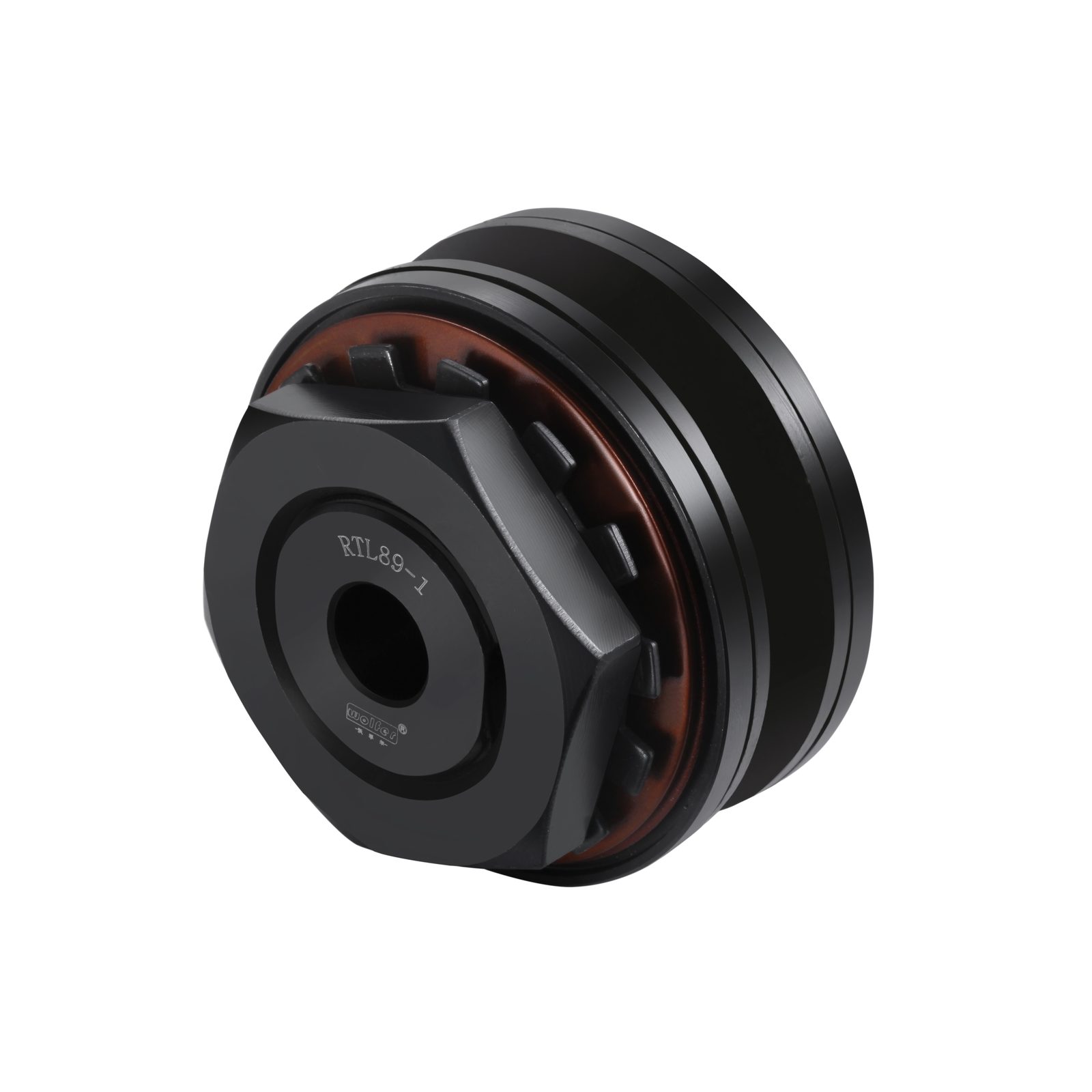

Überlastkupplungen
Sicherheitskupplungen, die bei Überlast durchrutschen oder ausrücken – als Reiblamellen- und als Kugelrastausführung, mit einstellbarem Ausrückmoment.
Wolfer fertigt Überlastkupplungen, auch Sicherheitskupplungen genannt, die nachgelagerte Getriebe, Motoren und Vorrichtungen vor Schäden durch Drehmomentspitzen schützen. Zwei Wirkprinzipien sind verbreitet: Die Reiblamellenausführung rutscht gleichmäßig durch und schützt dauerhaft; die Kugelrastausführung rückt eindeutig aus und meldet den Fall sofort. Beide Bauarten sind mit einstellbarem Ausrückmoment lieferbar und lassen sich in eine Kupplung, eine Zahnriemenscheibe oder ein Kettenrad integrieren.
Zuletzt aktualisiert Geprüft von Luo Genwen, Leiter des Produktionswerks
Galerie
Produktübersicht
Klicken Sie auf eine Kategorie, um das zugehörige Datenblatt (PDF) zu öffnen; Kategorien ohne Foto bleiben leer.

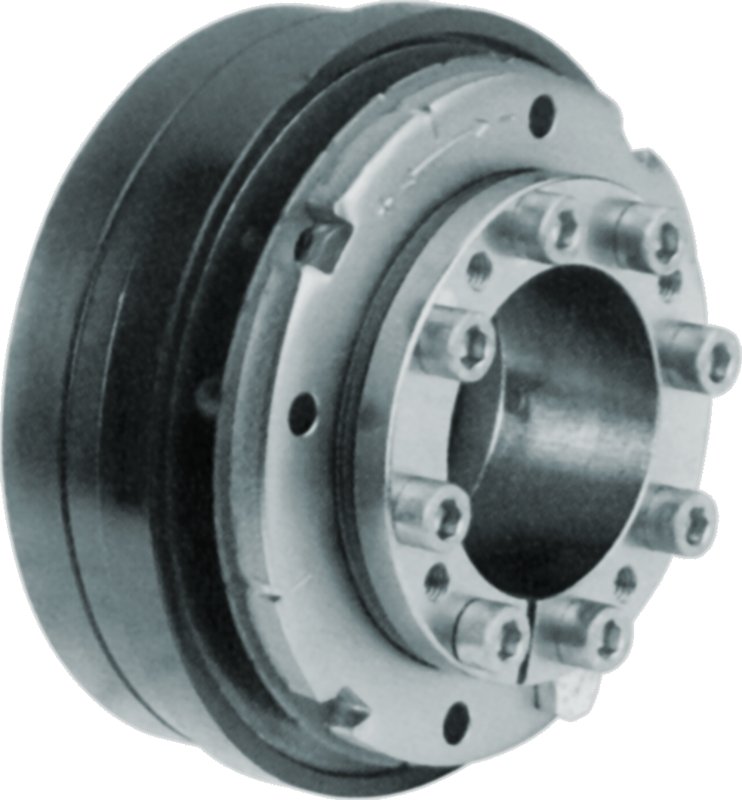

Federbelastete Kugeln rasten bei Überlast sofort aus: hohe Genauigkeit, einstellbares Ausrückmoment, automatisches Wiedereinrasten und schnelle Reaktion. Für den Überlastschutz an Servo- und Präzisionsanlagen sowie an Automatisierungslinien.

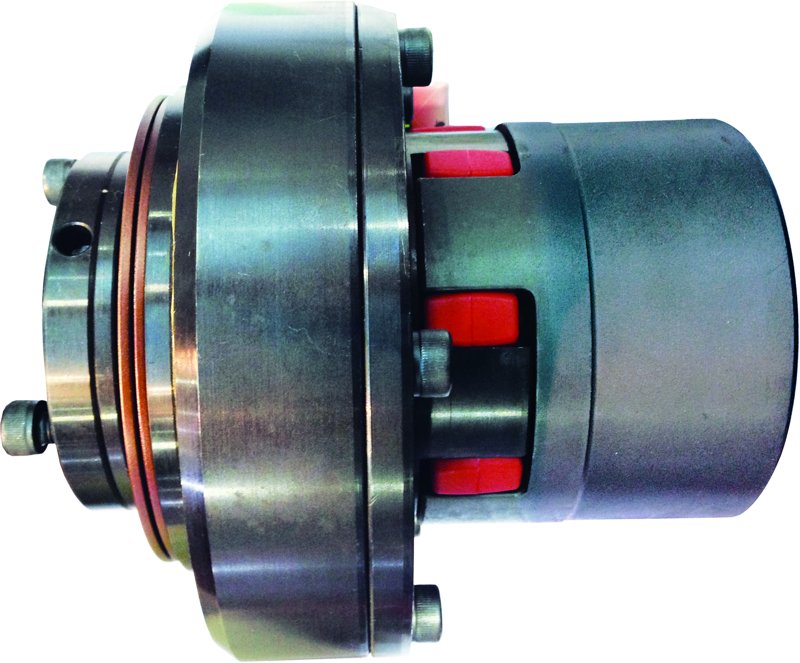

Vereint elastische Kupplung und Überlastbegrenzung: dämpft Schwingungen und schützt zugleich vor Überlast, gleicht Versatz aus und baut kompakt. Für Motorantriebe, die Schwingungsdämpfung und Überlastschutz zugleich brauchen.

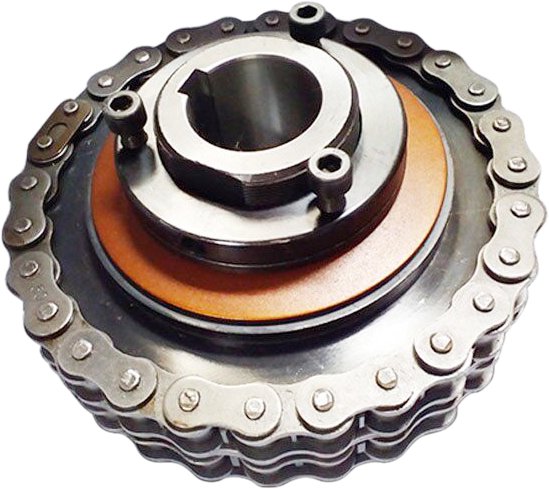

Reiblamellen und Kettenrad in einem Bauteil: rutscht bei Überlast durch, einstellbares Drehmoment, treibt die Kette direkt an. Für den Überlastschutz in kettengetriebener Förder- und Verpackungstechnik sowie im allgemeinen Maschinenbau.

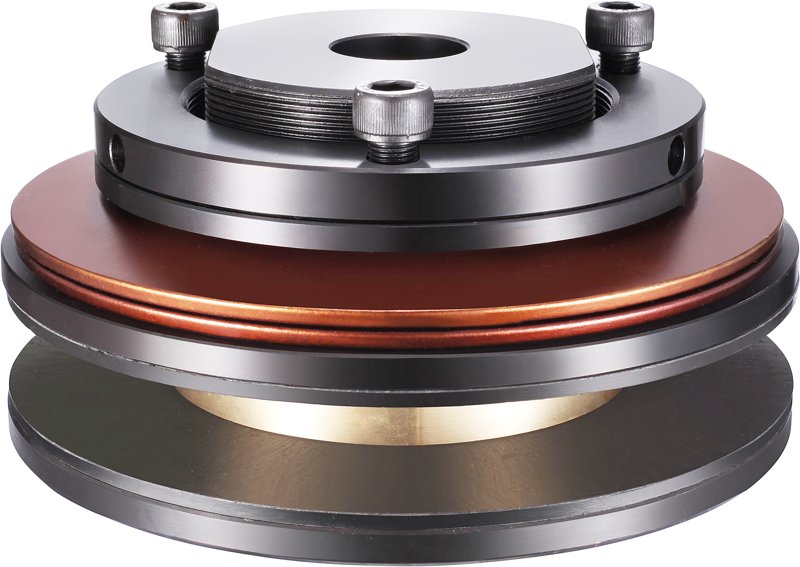

Mehrere Reiblamellen rutschen bei Überlast durch: breiter, einstellbarer Drehmomentbereich und robuster Aufbau. Für hoch belastete Antriebe mit häufiger Überlast oder Blockiergefahr.
-
Drehmomentbereich
0.5 – 1,000 Nm
-
Bohrungsbereich
Ø6 – Ø80 mm
-
Rückstellung
Kugelrastausführung mit automatischer Rückstellung · Reiblamellenausführung mit manueller Rückstellung
-
Wiederholgenauigkeit
± 5 % des Ausrückmoments
Was wir fertigen
Überlastkupplungen nach Zeichnung
Reiblamellenausführung, durchrutschend
Rutscht bei Überlast dauerhaft durch · ideal für Förder- und Verpackungstechnik
Kugelrastausführung (ausrückend)
Eindeutiges Ausrücken beim Auslösemoment · ideal für den Kollisionsschutz
Einstellbares Auslösemoment
Federvorspannung über Mutter einstellbar · Wiederholgenauigkeit bis ± 5 %
Mit integrierter Kupplung
Überlastkupplung und elastische Kupplung in einem Bauteil vereint
Mit integrierter Zahnriemenscheibe / Kettenrad
Überlastkupplung, integriert in die Nabe einer Zahnriemenscheibe oder eines Kettenrads
Scherstiftausführung, Schutz für einen Auslösefall
Günstig und mit sehr genauem Auslösepunkt · nach jedem Auslösen muss der Scherstift getauscht werden
Wenn eine Förderstrecke blockiert oder der Endeffektor eines Roboters gegen eine Vorrichtung fährt, kann das Kippmoment des Motors Zahnflanken innerhalb von Millisekunden zerstören oder Wellen abreißen. Die Überlastkupplung sitzt zwischen Motor und nachgelagerter Last: Sobald das Drehmoment den eingestellten Wert überschreitet, rutscht sie durch – oder rückt in der Kugelrastausführung vollständig aus – und verhindert so weitere Schäden.
Reiblamellen-Überlastkupplungen arbeiten mit einem federbelasteten Lamellenpaket: Das Drehmoment steigt an, und sobald es die Federvorspannung übersteigt, rutscht die Kupplung gleichmäßig durch. Das passt zu dauerhaften Lasten wie Förder- und Verpackungslinien. Kugelrast-Überlastkupplungen nutzen federbelastete Kugeln in Rastnuten: Beim Auslösemoment springen die Kugeln aus den Nuten, beide Kupplungshälften drehen sich unabhängig voneinander, und ein Näherungsschalter meldet „Überlast“. Das passt zum Kollisionsschutz, etwa bei Robotern und Schaltwerken.
Wir fertigen sowohl Ausführungen mit einfacher Durchgangsbohrung als auch Varianten, bei denen die Überlastkupplung direkt in eine Kupplung, eine Zahnriemenscheibe oder ein Kettenrad integriert ist – sie ersetzt dann das vorhandene Antriebselement, ohne die Baulänge auf der Welle zu vergrößern.
Normen
Gefertigt nach internationalen Toleranznormen.
- ISO 14691, allgemeine elastische Kupplungen und Sicherheitskupplungen
- Maßkompatibel zu KTR / R+W / Mayr
Prüfung
Jedes Teil wird vor dem Versand gemessen.
- Statische Drehmomentprüfung mit kalibriertem Drehmomentschlüssel
- Prüfung der Wiederholgenauigkeit des Ausrückmoments und Mehrzyklen-Rutschprüfung
- Auswuchtprüfung für den Hochdrehzahlbetrieb, bei Überlastkupplungen > 3.000 U/min
Anwendungen
Wo diese Überlastkupplungen eingesetzt werden
01 / 04
Industrieautomation
Schutz vor Materialstau in Verpackungslinien, Überlastschutz an Förderstrecken
02 / 04
Robotik
Kollisionsschutz für Endeffektoren, Crashschutz an Portalanlagen
03 / 04
Werkzeugmaschinen
Werkzeugbruchschutz an Rundschalttischen
04 / 04
AGV & Intralogistik
Überlastschutz für AGV-Antriebe
FAQ
Die häufigsten Fragen von Ingenieuren beim Einkauf von Überlastkupplungen
Reiblamellen oder Kugelrast – wie wähle ich aus?
Bei dauerhafter Überlast, wenn der Motor weiterlaufen und nur die Last begrenzt werden soll – etwa in Förder- oder Verpackungslinien –, empfehlen wir die Reiblamellenausführung. Bedeutet Überlast dagegen „die Anlage ist kollidiert“ und die Maschine muss sofort ein Signal zum Anhalten bekommen – etwa bei Robotern oder Schaltwerken –, empfehlen wir die Kugelrastausführung.
Lässt sich eine Überlastkupplung in die Zahnriemenscheibe oder das Kettenrad integrieren?
Ja, solche Anfragen machen rund die Hälfte unseres Überlastkupplungsgeschäfts aus. Die Überlastkupplung lässt sich in die Nabe der Zahnriemenscheibe oder des Kettenrads integrieren und ersetzt bei der Montage das bisherige Antriebselement direkt. Bitte senden Sie uns die OEM-Zeichnung der vorhandenen Zahnriemenscheibe bzw. des Kettenrads, damit wir Bauraum und Befestigung abstimmen können.
Wie genau ist das Ausrückmoment?
Das Ausrückmoment lässt sich auf ±5 % des eingestellten Werts halten und bleibt über viele Schaltspiele reproduzierbar. Für einmaligen hochgenauen Schutz, etwa auf Leistungsprüfständen, empfehlen wir eine Scherstiftausführung: Sie erreicht ±1 %, der Scherstift muss aber nach jedem Auslösen getauscht werden.
Verwandte Produkte
Häufig zusammen angefragt.
Kupplungen
Starre und elastische Wellenkupplungen – Klauenkupplungen, Schlitzkupplungen, Membrankupplungen, Lamellenkupplungen, Metallbalgkupplungen und Kreuzscheibenkupplungen – alle nach Zeichnung gefertigt.
Produkt ansehen →Zahnriemenscheiben
Zahnriemenscheiben in allen gängigen Zahnprofilen – HTD, GT sowie MXL bis XH – mit Bohrung nach Kundenvorgabe.
Produkt ansehen →Kettenräder
Kettenräder für Rollenketten und kundenspezifische Industriekettenräder – mit gehärteten Zähnen und Sondernaben.
Produkt ansehen →Weiterführende Beiträge
Bereit, Ihr Projekt für Überlastkupplungen zu starten?
Angebot in 24 Stunden · technische Prüfung binnen eines Werktags · Versand in ≤ 30 Tagen nach Freigabe.
