Produkt · Rotatorische Antriebstechnik
Schrägstirnräder
Geschliffene Zahnräder, Modul 1–8. Schrägstirnräder · linkssteigend 19°31'42" · geschliffen · 20° Eingriffswinkel.
Zuletzt aktualisiert Geprüft von Luo Genwen, Leiter des Produktionswerks

Technische Daten · Auswahl
Schrägstirnrad-Auswahl online
Alle 28 Standardgrößen aus dem Produktkatalog (PDF). Nach Modul, Zähnezahl oder Bohrung filtern — oder per Typenschlüssel suchen. Alle Maße in mm.
Vollständige Maßtabelle · 28 Größen (statische Version zum Drucken und für die Volltextsuche)

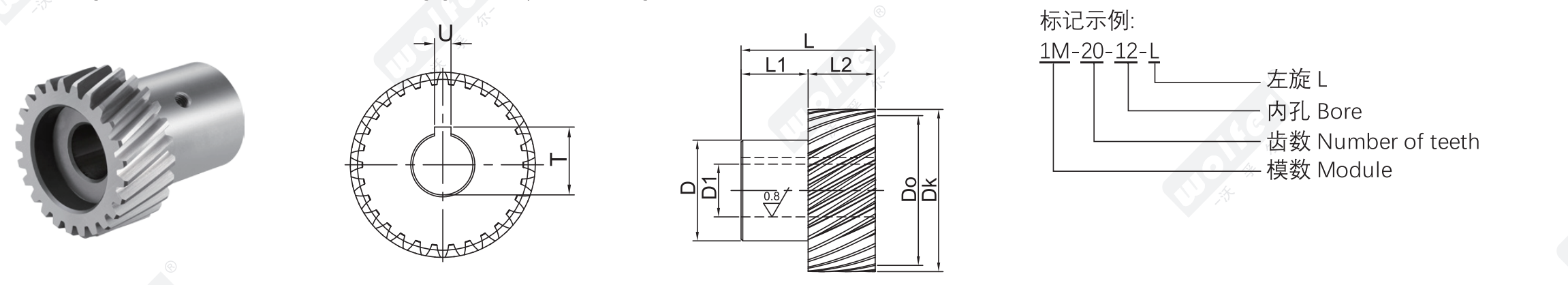

| Typ Code | Teilung p | Modul m | Zähnezahl z | Bohrung D1 mm | DK mm | Do mm | D mm | L mm | L1 mm | L2 mm | T mm | U mm | Flankenspiel mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1M-20-12 | 3.141 | 1 | 20 | 12 | 23.22 | 21.22 | 18 | 20 | 5 | 15 | 13.8 | 4 | 0.08~0.16 |
| 1M-25-12 | 3.141 | 1 | 25 | 12 | 28.53 | 26.53 | 20 | 20 | 5 | 15 | 13.8 | 4 | 0.08~0.16 |
| 1M-30-15 | 3.141 | 1 | 30 | 15 | 33.83 | 31.83 | 30 | 20 | 5 | 15 | 16.8 | 5 | 0.08~0.16 |
| 1M-35-15 | 3.141 | 1 | 35 | 15 | 39.14 | 37.14 | 35 | 20 | 5 | 15 | 17.3 | 5 | 0.08~0.16 |
| 1.5M-21-16 | 4.712 | 1.5 | 21 | 16 | 36.42 | 33.423 | 30 | 46 | 26 | 20 | 18.3 | 5 | 0.08~0.16 |
| 1.5M-30-22 | 4.712 | 1.5 | 30 | 22 | 50.75 | 47.747 | 36 | 48 | 28 | 20 | 24.8 | 6 | 0.08~0.16 |
| 1.5M-39-22 | 4.712 | 1.5 | 39 | 22 | 65.07 | 62.071 | 36 | 48 | 28 | 20 | 24.8 | 6 | 0.10~0.18 |
| 2M-21-22 | 6.283 | 2 | 21 | 22 | 48.56 | 44.563 | 36 | 56 | 28 | 28 | 24.8 | 6 | 0.10~0.20 |
| 2M-30-22 | 6.283 | 2 | 30 | 22 | 67.66 | 63.662 | 36 | 56 | 28 | 28 | 24.8 | 6 | 0.12~0.22 |
| 2M-30-32 | 6.283 | 2 | 30 | 32 | 67.66 | 63.662 | 55 | 65 | 37 | 28 | 35.3 | 10 | 0.12~0.22 |
| 2M-39-32 | 6.283 | 2 | 39 | 32 | 86.76 | 82.761 | 55 | 65 | 37 | 28 | 35.3 | 10 | 0.12~0.22 |
| 2.5M-20-22 | 7.854 | 2.5 | 20 | 22 | 58.05 | 53.052 | 36 | 56 | 28 | 28 | 24.8 | 6 | 0.10~0.20 |
| 2.5M-25-22 | 7.854 | 2.5 | 25 | 22 | 71.31 | 66.315 | 36 | 56 | 28 | 28 | 24.8 | 6 | 0.12~0.22 |
| 2.5M-25-32 | 7.854 | 2.5 | 25 | 32 | 71.31 | 66.315 | 55 | 65 | 37 | 28 | 35.3 | 10 | 0.12~0.22 |
| 3M-20-22 | 9.425 | 3 | 20 | 22 | 69.66 | 63.662 | 36 | 56 | 28 | 28 | 24.8 | 6 | 0.12~0.22 |
| 3M-20-32 | 9.425 | 3 | 20 | 32 | 69.66 | 63.662 | 55 | 65 | 37 | 28 | 35.3 | 10 | 0.12~0.22 |
| 3M-25-22 | 9.425 | 3 | 25 | 22 | 85.58 | 79.578 | 36 | 56 | 28 | 28 | 24.8 | 6 | 0.12~0.22 |
| 3M-25-32 | 9.425 | 3 | 25 | 32 | 85.58 | 79.578 | 55 | 65 | 37 | 28 | 35.3 | 10 | 0.12~0.22 |
| 4M-18-32 | 12.566 | 4 | 18 | 32 | 84.39 | 76.395 | 55 | 75 | 35 | 40 | 35.3 | 10 | 0.14~0.24 |
| 4M-21-32 | 12.566 | 4 | 21 | 32 | 97.13 | 89.127 | 55 | 75 | 35 | 40 | 35.3 | 10 | 0.14~0.24 |
| 4M-21-35 | 12.566 | 4 | 21 | 35 | 97.13 | 89.127 | 55 | 75 | 35 | 40 | 38.3 | 10 | 0.14~0.24 |
| 4M-24-32 | 12.566 | 4 | 24 | 32 | 109.86 | 101.859 | 55 | 75 | 35 | 40 | 35.3 | 10 | 0.14~0.24 |
| 4M-24-35 | 12.566 | 4 | 24 | 35 | 109.86 | 101.859 | 55 | 75 | 35 | 40 | 38.3 | 10 | 0.14~0.24 |
| 5M-18-45 | 15.708 | 5 | 18 | 45 | 105.49 | 95.493 | 68 | 85 | 35 | 50 | 48.8 | 14 | 0.14~0.24 |
| 5M-24-45 | 15.708 | 5 | 24 | 45 | 137.32 | 127.324 | 68 | 85 | 35 | 50 | 48.8 | 14 | 0.16~0.26 |
| 6M-20-55 | 18.85 | 6 | 20 | 55 | 139.32 | 127.324 | 80 | 100 | 40 | 60 | 59.3 | 16 | 0.16~0.26 |
| 6M-25-75 | 18.85 | 6 | 25 | 75 | 171.16 | 159.155 | 110 | 120 | 60 | 60 | 79.9 | 20 | 0.16~0.26 |
| 8M-18-75 | 25.133 | 8 | 18 | 75 | 168.79 | 152.789 | 110 | 140 | 60 | 80 | 79.9 | 20 | 0.18~0.28 |
Statische Kopie der Auswahldaten zum Nachschlagen und Drucken; zum Filtern, Sortieren und Anfragen bitte die interaktive Auswahl oben verwenden. Alle Maße in mm; vollständiges Programm und Toleranzen laut PDF-Katalog.
Spaltentitel anklicken zum Sortieren. Quelle: Wolfer-Schrägstirnradkatalog. PDF-Katalog herunterladen ↗
FAQ
Häufige Fragen zu dieser Baureihe
Schrägstirnräder: Welchen Größenbereich deckt die Tabelle ab?
Die Tabelle auf dieser Seite enthält 28 Standardgrößen: Modul 1–8, 18–39 Zähne, Bohrungen von Ø12 bis Ø75 mm. Größen außerhalb dieses Bereichs fertigen wir nach Ihrer Zeichnung.
Schrägstirnräder: Was ist das und wann ist es die richtige Wahl?
Geschliffene Zahnräder, Modul 1–8. Schrägstirnräder · linkssteigend 19°31'42" · geschliffen · 20° Eingriffswinkel. Schrägverzahnte Räder laufen leiser und tragen bei gleicher Größe mehr Last als Stirnräder, weil mehrere Zähne gleichzeitig im Eingriff sind; dafür entsteht ein Axialschub, den die Lager aufnehmen müssen. Geeignet für schnellere oder geräuschempfindliche Parallelwellenantriebe – die Steigungsrichtung (links/rechts) muss zum Gegenrad passen.
Schrägstirnräder: Kann ich eine Größe bestellen, die nicht in der Tabelle steht – auch als Einzelstück?
Ja. Alles auf dieser Seite wird nach Zeichnung gefertigt; die Tabelle zeigt nur die Standardgrößen des Katalogs. Die Mindestbestellmenge ist ein Stück – wir fertigen regelmäßig einzelne Ersatzteile für OEMs, deren ursprünglicher Lieferant das Teil eingestellt hat. Senden Sie eine DWG-, STEP- oder PDF-Zeichnung (oder ein Musterteil): Sie erhalten innerhalb von 24 Stunden nach Vorliegen aller Angaben ein verbindliches Angebot, das Erstmuster wird innerhalb von 30 Tagen nach Zeichnungsfreigabe mit Prüfprotokoll geliefert.
Schrägstirnräder: Welche Angaben brauchen Sie für ein Angebot?
Senden Sie die Zeichnung oder folgende Werte: Modul (oder DP), Zähnezahl, Eingriffswinkel, Schrägungswinkel und Steigungsrichtung (bei Schrägverzahnung), Zahnbreite, Bohrung mit Toleranz und Nut, Nabenmaße, Werkstoff und Wärmebehandlung, geforderte Qualität (ISO 1328 / DIN / AGMA / JIS) und Stückzahl. Ideal ist eine STEP-Datei plus 2D-Zeichnung mit den kritischen Toleranzen; ein Foto des Altteils mit Grundmaßen reicht für ein erstes Angebot.
