Maßtabelle Spiralkegelräder

Alle Maße in Millimetern. Die vollständige Tabelle lässt sich seitlich scrollen.

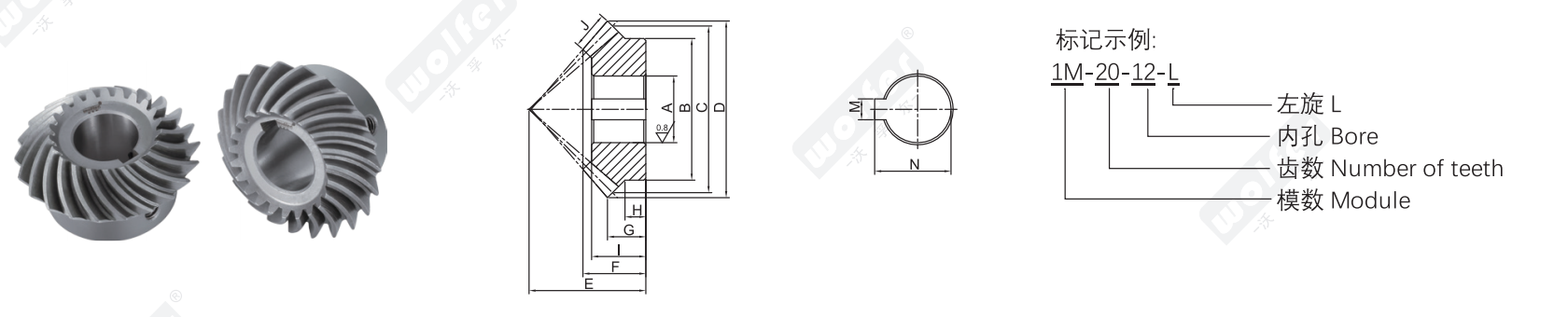

Typ Code	Übersetzung Ratio	Modul Module	Zähnezahl z	Spiralrichtung Dir	Bohrungsdurchmesser A·H7	Außendurchmesser B	Teilkreis C	Kopfkreisdurchmesser D	Einbaumaß E	Gesamtlänge F	Kopfabstand G	Nabenlänge H	Bohrungslänge l	Zahnbreite J	Passfedernut Breite × Tiefe	Flankenspiel (mm)
M2-30	1.5	M2	30	R	20 / 22	40	60	61.36	40	26.80	21.02	14.00	23.0	11	6×2.8 / 6×2.8	0.06~0.16
M2-20	1.5	M2	20	L	15 / 18	35	40	43.49	45	24.96	16.16	13.33	23.0	11	5×2.3 / 6×2.8	0.06~0.16
M2.5-30	1.5	M2.5	30	R	22 / 25	48	75	76.74	50	33.60	26.31	18.00	30.0	14	6×2.8 / 8×3.3	0.07~0.17
M2.5-20	1.5	M2.5	20	L	18 / 20	43	50	54.43	55	30.08	18.98	15.17	28.0	14	6×2.8 / 6×2.8	0.07~0.17
M3-30	1.5	M3	30	R	25 / 30	60	90	92.21	60	40.34	31.66	21.00	36.0	17	8×3.3 / 8×3.3	0.08~0.18
M3-20	1.5	M3	20	L	22 / 25	53	60	65.58	65	35.17	21.86	17.00	32.5	17	6×2.8 / 8×3.3	0.08~0.18
M4-30	1.5	M4	30	R	35 / 40	75	120	122.91	70	43.99	32.18	21.00	39.0	23	10×3.3 / 12×3.3	0.12~0.27
M4-20	1.5	M4	20	L	30 / 35	70	80	87.34	85	45.53	27.45	21.67	42.0	23	8×3.3 / 10×3.3	0.12~0.27
M5-20	1.5	M5	20	L	35 / 40	80	100	109.20	110	61.62	38.07	28.33	56.0	30	10×3.3 / 12×3.3	0.14~0.34
M2-40	2	M2	40	R	20 / 22	45	80	81.06	45	31.83	26.06	18.00	29.0	14	6×2.8 / 6×2.8	0.06~0.16
M2-20	2	M2	20	L	15 / 18	35	40	44.20	55	28.16	16.05	13.75	27.0	14	5×2.3 / 6×2.8	0.06~0.16
M2.5-40	2	M2.5	40	R	25 / 28	55	100	101.29	50	33.35	26.33	16.00	30.0	17	8×3.3 / 8×3.3	0.07~0.17
M2.5-20	2	M2.5	20	L	20 / 22	43	50	55.12	65	30.01	16.28	13.25	29.0	17	6×2.8 / 6×2.8	0.07~0.17
M3-40	2	M3	40	R	30 / 35	65	120	121.57	60	39.81	31.57	21.00	35.0	20	8×3.3 / 10×3.3	0.08~0.18
M3-20	2	M3	20	L	22 / 25	53	60	66.03	80	38.90	21.51	18.25	36.5	20	6×2.8 / 8×3.3	0.08~0.18
M4-20	2	M4	20	L	30 / 35	60	80	88.50	120	66.24	42.12	35.00	62.0	28	8×3.3 / 10×3.3	0.12~0.27
M5-20	2	M5	20	L	40 / 45	80	100	110.45	140	68.48	42.61	35.00	63.0	30	12×3.3 / 14×3.8	0.14~0.34

Modulbereich:0.5–6 · Module 0.5–6

Werkstoff:40Cr · Material 40Cr

Zahnform:Spiralkegelverzahnung (paarweise · Spiralrichtung angeben) · Type spiral bevel (in pairs · note hand)

Spiralwinkel:35° · Spiral angle 35°

Härte:45–55 HRC · Hardness 45–55 HRC

Eingriffswinkel:20° · Pressure angle 20°
