Keilriemenscheiben
Keilriemenscheiben in allen gängigen Schmalkeilprofilen – SPZ, SPA, SPB und SPC – mit Bohrung nach Kundenvorgabe.
Alle unsere Keilriemenscheiben werden aus Gussrohlingen oder aus Stabstahl gefertigt. Bohrung, Passfedernut, Rillenwinkel, Rillenzahl und Oberflächenbehandlung fertigen wir nach Zeichnung. Zu den Standardprofilen zählen SPZ, SPA, SPB und SPC (DIN 2211 / ISO 4183), die wir alle nach Zeichnung herstellen. Für abweichende Rillenwinkel kalkulieren wir anhand der Querschnittsangaben Ihres Riemenlieferanten.
Zuletzt aktualisiert Geprüft von Luo Genwen, Leiter des Produktionswerks
Galerie
Produktübersicht
Klicken Sie auf ein Profil, um das zugehörige Datenblatt (PDF) zu öffnen.

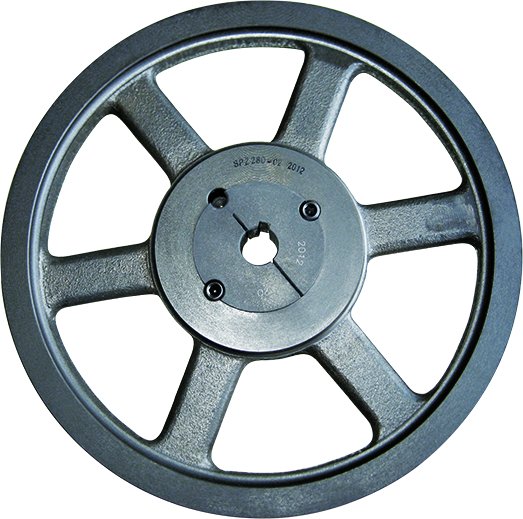

Kleinster Schmalkeilquerschnitt (SPZ), Montage über Taper-Lock-Spannbuchse, passfederfrei und schnell zu montieren, mit hoher Leistung je Breite. Für kompakte, schnelllaufende Antriebe kleiner bis mittlerer Leistung.

Schmalkeilriemenscheibe SPA, Montage über Spannbuchse; Leistung und Baugröße liegen zwischen SPZ und SPB. Für Ventilatoren, Pumpen und Kompressoren – allgemeine Antriebstechnik.

Schmalkeilriemenscheibe SPB, Montage über Spannbuchse; höhere Tragfähigkeit, mehrrillig ausführbar. Für Ventilatoren, Pumpen und Industrieantriebe mittlerer bis hoher Leistung.

Schmalkeilriemenscheibe SPC – größter Querschnitt, höchste Tragfähigkeit, mehrrillig für große Leistungen. Für leistungsstarke Schwerlastantriebe.
Außerdem:Rillenmaße für Keilriemen (PDF) · Leistungstabellen für Riemen (PDF)
-
Profilreihen
SPZ / SPA / SPB / SPC
-
Außendurchmesser
Ø30 mm – Ø500 mm
-
Rillenanzahl
Ein- & mehrrillig
-
Toleranzfähigkeit
Bohrung ISO H7 · Konzentrizität ≤ 0,03 mm
Was wir fertigen
Keilriemenscheiben nach Zeichnung
Schmalkeilprofile SPZ–SPC
Moderne Schmalkeilquerschnitte · mehr Leistung je Breite
Keilriemenscheiben mit Spannbuchse
Bohrung für Taper-Lock- / QD-Spannbuchsen · Montage ohne Presse

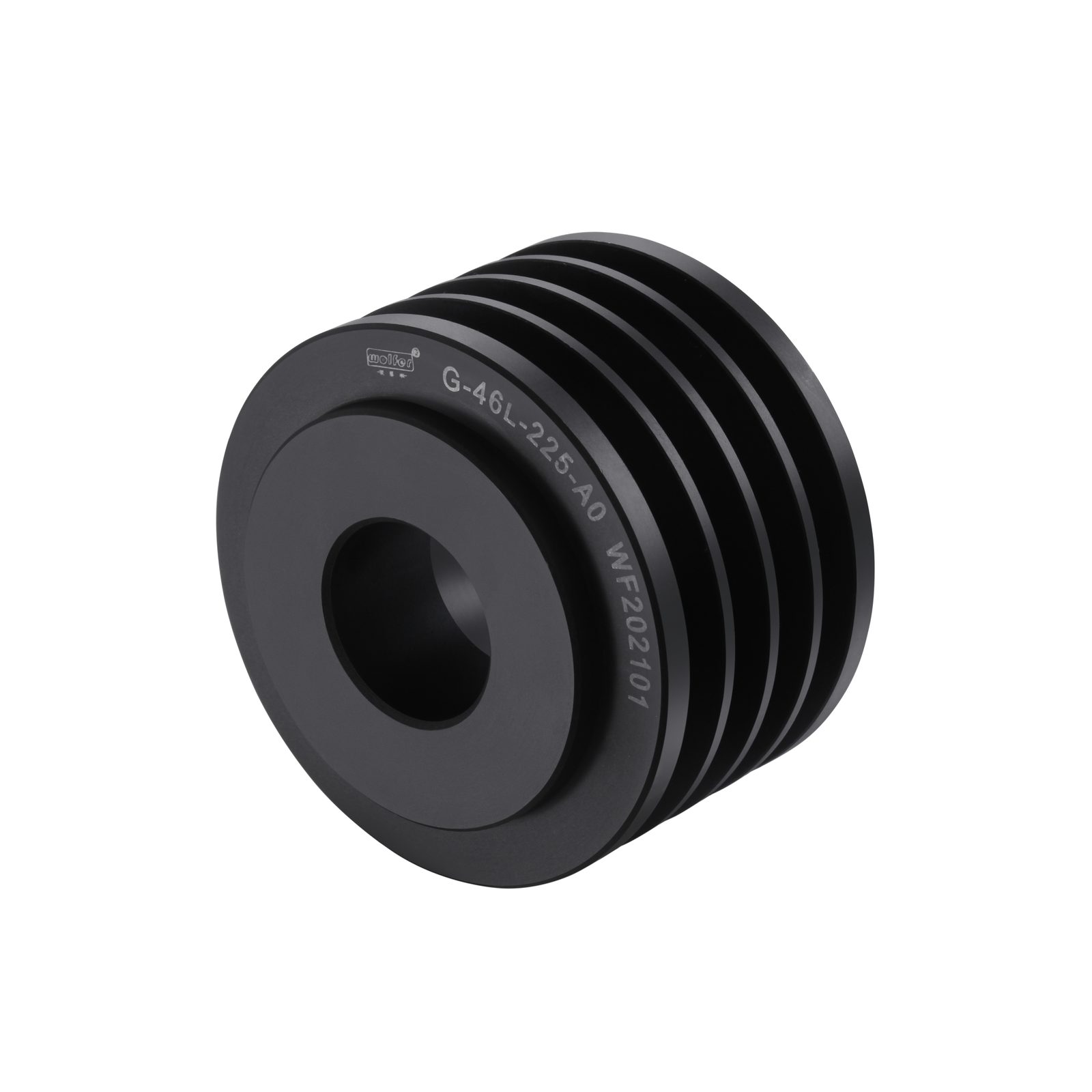

Mehrrillige Keilriemenscheiben
2 bis 8 Rillen · für Antriebe hoher Leistung
Umlenkrollen
Zylindrischer oder balliger Außenmantel; Lagerbohrungen möglich
Keilriemenscheiben treiben die Ventilatoren, Pumpen, Kompressoren und Förderanlagen im Werk an. Die Rillengeometrie entscheidet über die Lebensdauer des Riemens: Ein falscher Rillenwinkel oder eine raue Rillenflanke kann einen Riemensatz binnen weniger Monate zerstören, und eine unrunde Scheibe bringt den gesamten Antrieb zum Schwingen.
Alle unsere Keilriemenscheiben werden aus Gussrohlingen oder aus Stabstahl gefertigt. Die Konzentrizität zwischen Bohrung und Rille halten wir auf ≤ 0,03 mm, die Rillenwinkel prüfen wir nach DIN 2211 / ISO 4183. Lieferbar mit zylindrischer Bohrung und Passfedernut oder mit Bohrung für Taper-Lock- beziehungsweise QD-Spannbuchsen.
Bei Antrieben, die gewuchtet werden müssen – schnelllaufende Ventilatoren, Scheiben großen Durchmessers –, wuchten wir auf Wunsch und legen das Protokoll bei. Soll die Scheibe montagefertig ankommen, liefern wir sie zusammen mit der passenden Spannbuchse als Satz.
Normen
Gefertigt nach internationalen Toleranznormen.
- ISO 4183, Maßnorm für Rillenprofile
- DIN 2211, Norm für Schmalkeilriemenscheiben
Prüfung
Jedes Teil wird vor dem Versand gemessen.
- KMG: Konzentrizität der Bohrung und Rundlauf der Rillen
- Lehren für Rillenwinkel und Wirkdurchmesser
- Rauheitsmessgerät
- Grenzlehrdorne für Bohrungen
Anwendungen
Wo diese Keilriemenscheiben eingesetzt werden
01 / 04
Industrieautomation
Riemenantriebe in Förder- und Verpackungslinien
02 / 04
Klimatechnik & Ventilatoren
Antriebe für Gebläse und Lüftungsgeräte
03 / 04
Pumpen & Kompressoren
Riemenantriebe Motor–Pumpe mit häufigen Starts
04 / 04
Allgemeiner Maschinenbau
Antriebe in Misch-, Brech-, Holzbearbeitungs- und Textilmaschinen
FAQ
Die häufigsten Fragen von Ingenieuren beim Einkauf von Keilriemenscheiben
Können Sie eine ausgelaufene OEM-Keilriemenscheibe nachbauen?
Ja. Senden Sie uns das verschlissene Teil. Wir tasten es auf dem KMG ab, ermitteln das Rillenprofil und erstellen einen CAD-Datensatz. Das Erstmuster liegt in der Regel nach etwa 10 Arbeitstagen vor.
Wie hoch ist die Mindestbestellmenge?
Ab einem Stück. Für OEM-Kunden fertigen wir regelmäßig einzelne Ersatz-Keilriemenscheiben, insbesondere für Modelle, die der ursprüngliche Lieferant eingestellt hat.
