Zahnriemenscheiben mit Trapezverzahnung und zylindrischer Bohrung

Zahnriemenscheiben mit Trapezverzahnung in Zollteilung (zylindrische Bohrung), Profile MXL / XL / L / H, Teilung 2,032–12,7 mm. Umfassendes Baugrößenprogramm, universell einsetzbar und wirtschaftlich – für allgemeine Synchronantriebe und Positionieraufgaben. Werkstoffe Aluminium / Stahl; Bohrung und Passfedernut nach Zeichnung.

Spezifikationen

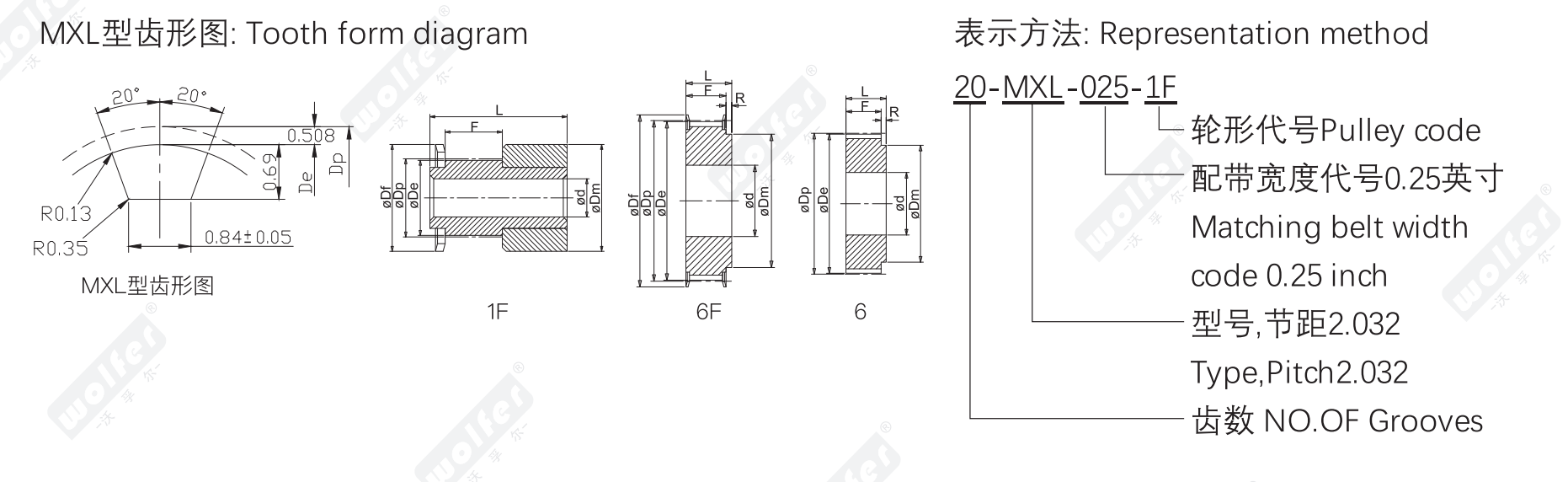

Maßtabelle Zahnriemenscheiben mit Trapezverzahnung und zylindrischer Bohrung

Zu jedem Zahnprofil ist eine Maßtabelle für eine repräsentative Riemenbreite angegeben; alle Breiten und Bohrungen finden Sie im PDF-Datenblatt. Die Tabelle lässt sich senkrecht und waagerecht scrollen.

Profil MXL / Teilung 2,032 mm

Repräsentative Riemenbreite: MXL 025 (2,032 mm) für 6,35 mm Riemenbreite. Insgesamt 15 Baugrößen, alle Maße in mm.

Typenschlüssel Part Code	Zähnezahl Teeth	Bauform Type	Werkstoff Mat.	Dp	De	Df	Dm	Di	F	L	d	Bordscheiben-Nr. Flange
16 MXL 025	16	1F	AL	10.35	9.84	15.0	15	-	8.5	16	-	502
18 MXL 025	18	1F	AL	11.64	11.12	16.0	16	-	8.5	16	-	503
20 MXL 025	20	1F	AL	12.94	12.43	16.0	16	-	8.5	16	-	503
22 MXL 025	22	6F	AL	14.23	13.72	17.5	10	-	11.0	16	-	504
24 MXL 025	24	6F	AL	15.52	15.01	20.0	10	-	11.0	16	-	505
28 MXL 025	28	6F	AL	18.11	17.60	25.0	11	-	11.0	16	-	506
30 MXL 025	30	6F	AL	19.40	18.90	25.0	12	-	11.0	16	-	506
32 MXL 025	32	6F	AL	20.70	20.19	25.0	14	-	11.0	16	-	506
36 MXL 025	36	6F	AL	23.29	22.78	28.0	16	-	11.0	16	-	507
40 MXL 025	40	6F	AL	25.87	25.37	32.0	18	-	11.0	16	-	509
42 MXL 025	42	6F	AL	27.17	26.67	32.0	18	-	11.0	16	-	509
44 MXL 025	44	6F	AL	28.46	27.95	37.0	18	-	11.0	16	-	510
48 MXL 025	48	6	AL	31.05	30.54	-	20	-	11.0	16	-	-
60 MXL 025	60	6	AL	38.81	38.30	-	24	-	11.0	16	-	-
72 MXL 025	72	6	AL	46.57	46.06	-	25	-	11.0	16	-	-

Profil XL / Teilung 5,08 mm

Repräsentative Riemenbreite: XL 037 (5,08 mm) für 6,4 mm und 9,5 mm Riemenbreite. Insgesamt 30 Baugrößen, alle Maße in mm.

Typenschlüssel Part Code	Zähnezahl Teeth	Bauform Type	Werkstoff Mat.	Dp	De	Df	Dm	Di	F	L	d	Bordscheiben-Nr. Flange
10 XL 037	10	6F	AL or steel	16.17	15.66	23	9.5	-	14.3	20	-	1
11 XL 037	11	6F	AL or steel	17.79	17.28	23	9.5	-	14.3	20	-	1
12 XL 037	12	6F	AL or steel	19.40	18.90	25	10.0	-	14.3	20	-	2
13 XL 037	13	6F	AL or steel	21.02	20.51	25	10.0	-	14.3	20	-	2
14 XL 037	14	6F	AL or steel	22.64	22.13	28	15.0	-	14.3	20	-	4
15 XL 037	15	6F	AL or steel	24.26	23.75	28	15.0	-	14.3	20	-	4
16 XL 037	16	6F	AL or steel	25.87	25.36	32	16.0	-	14.3	20	-	6
17 XL 037	17	6F	AL or steel	27.49	26.98	32	20.0	-	14.3	20	-	6
18 XL 037	18	6F	AL or steel	29.11	28.60	35	20.0	-	14.3	20	-	7
19 XL 037	19	6F	AL or steel	30.72	30.22	35	20.0	-	14.3	22	-	7
20 XL 037	20	6F	AL or steel	32.34	31.83	38	24.0	-	14.3	22	-	9
21 XL 037	21	6F	AL or steel	33.96	33.45	38	24.0	-	14.3	22	-	9
22 XL 037	22	6F	AL or steel	35.57	35.07	42	25.0	-	14.3	22	-	13
24 XL 037	24	6F	AL or steel	38.81	38.30	44	30.0	-	14.3	22	8	12
26 XL 037	26	6F	AL or steel	42.04	41.53	48	30.0	-	14.3	22	8	11
27 XL 037	27	6F	AL or steel	43.66	43.15	48	34.0	-	14.3	22	8	11
28 XL 037	28	6F	AL or steel	45.28	44.77	51	34.0	-	14.3	22	8	16
29 XL 037	29	6F	AL or steel	46.89	46.39	51	34.0	-	14.3	22	8	16
30 XL 037	30	6F	AL or steel	48.51	48.00	54	38.0	-	14.3	22	8	18
32 XL 037	32	6F	AL or steel	51.74	51.24	57	38.0	-	14.3	25	8	20
34 XL 037	34	6	AL or steel	54.98	54.47	-	45.0	-	14.3	25	8	-
35 XL 037	35	6	AL or steel	56.60	56.09	-	45.0	-	14 .3	25	8	-
36 XL 037	36	6	AL or steel	58.21	57.70	-	45.0	-	14.3	25	8	-
38 XL 037	38	6	AL or steel	61.45	60.94	-	45.0	-	14.3	25	8	-
39 XL 037	39	6	AL or steel	63.06	62.56	-	45.0	-	14.3	25	8	-
40 XL 037	40	6	AL or steel	64.68	64.17	-	45.0	-	14.3	25	8	-
41 XL 037	41	6	AL or steel	66.30	65.79	-	45.0	-	14.3	25	8	-
42 XL 037	42	6	AL or steel	67.91	67.41	-	45.0	-	14.3	25	8	-
43 XL 037	43	6	AL or steel	69.53	69.02	-	45.0	-	14.3	25	8	-
44 XL 037	44	6	AL or steel	71.15	70.64	-	45.0	-	14.3	25	8	-

Profil L / Teilung 9,525 mm

Repräsentative Riemenbreite: L 050 (9,525 mm) für 12,7 mm Riemenbreite. Insgesamt 30 Baugrößen, alle Maße in mm.

Typenschlüssel Part Code	Zähnezahl Teeth	Bauform Type	Werkstoff Mat.	Dp	De	Df	Dm	Di	F	L	d	Bordscheiben-Nr. Flange
10 L 050	10	6F	STEEL	30.32	29.56	37.0	20	-	19	28	8	50
11 L 050	11	6F	STEEL	33.35	32.59	37.0	22	-	19	30	8	50
12 L 050	12	6F	STEEL	36.38	35.62	43.0	24	-	19	30	8	52
13 L 050	13	6F	STEEL	39.41	38.65	44.0	28	-	19	30	8	83
14 L 050	14	6F	STEEL	42.45	41.68	48.0	28	-	19	30	8	54
15 L 050	15	6F	STEEL	45.48	44.72	51.0	34	-	19	30	8	55
16 L 050	16	6F	STEEL	48.51	47.75	54.0	36	-	19	32	8	56
17 L 050	17	6F	STEEL	51.54	50.78	57.0	36	-	19	32	10	57
18 L 050	18	6F	STEEL	54.57	53.81	60.0	40	-	19	32	10	58
19 L 050	19	6F	STEEL	57.61	56.84	64.0	40	-	19	32	10	59
20 L 050	20	6F	STEEL	60.64	59.88	66.0	40	-	19	32	10	60
21 L 050	21	6F	STEEL	63.67	62.91	70.0	45	-	19	32	10	61
22 L 050	22	6F	STEEL	66.70	65.94	75.0	45	-	19	32	10	62
23 L 050	23	6F	STEEL	69.73	68.97	79.0	55	-	19	32	10	63
24 L 050	24	6F	STEEL	72.77	72.00	79.0	55	-	19	32	10	63
25 L 050	25	6F	STEEL	75.80	75.04	82.5	58	-	19	32	10	64
26 L 050	26	6F	STEEL	78.83	78.07	86.0	58	-	19	32	11	65
27 L 050	27	6F	STEEL	81.86	81.10	86.0	58	-	19	32	11	65
28 L 050	28	6F	STEEL	84.89	84.13	91.0	58	-	19	32	11	66
29 L 050	29	6F	STEEL	87.93	87.16	94.0	58	-	19	32	11	67
30 L 050	30	6F	STEEL	90.96	90.20	97.0	70	-	19	32	11	68
32 L 050	32	6F	STEEL	97.02	96.26	102.0	70	-	19	32	11	70
33 L 050	33	6F	STEEL	100.05	99.29	106.0	70	-	19	32	11	71
34 L 050	34	6F	STEEL	103.08	102.32	112.0	70	-	19	32	11	72
35 L 050	35	6F	STEEL	106.12	105.35	112.0	70	-	19	32	11	72
36 L 050	36	6F	STEEL	109.15	108.39	115.0	70	-	19	32	11	74
40 L 050	40	6WF	STEEL	121.28	120.51	128.0	70	100	19	32	11	78
41 L 050	41	6WF	STEEL	124.31	123.55	135.0	70	103	19	32	11	80
42 L 050	42	6WF	STEEL	127.34	126.58	135.0	70	106	19	32	11	80
44 L 050	44	6WF	STEEL	133.40	132.64	142.0	70	112	19	32	11	81

Profil H / Teilung 12,7 mm

Repräsentative Riemenbreite: H 075 (12,7 mm) für 19,1 mm Riemenbreite. Insgesamt 30 Baugrößen, alle Maße in mm.

Typenschlüssel Part Code	Zähnezahl Teeth	Bauform Type	Werkstoff Mat.	Dp	De	Df	Dm	Di	F	L	d	Bordscheiben-Nr. Flange
14 H 075	14	6F	STEEL	56.60	55.22	64.0	40	-	26.4	40	8	59
15 H 075	15	6F	STEEL	60.64	59.27	66.5	45	-	26.4	40	8	60
16 H 075	16	6F	STEEL	64.68	63.31	70.0	45	-	26.4	40	8	61
17 H 075	17	6F	STEEL	68.72	67.35	75.0	45	-	26.4	40	8	62
18 H 075	18	6F	STEEL	72.77	71.39	79.0	55	-	26.4	40	11	63
19 H 075	19	6F	STEEL	76.81	75.44	82.5	60	-	26.4	40	11	64
20 H 075	20	6F	STEEL	80.85	79.48	87.0	62	-	26.4	40	11	76
21 H 075	21	6F	STEEL	84.89	83.52	91.0	65	-	26.4	40	11	66
22 H 075	22	6F	STEEL	88.94	87.56	94.0	68	-	26.4	40	11	67
23 H 075	23	6F	STEEL	92.98	91.61	97.0	72	-	26.4	40	11	68
24 H 075	24	6F	STEEL	97.02	95.65	102.0	72	-	26.4	40	11	70
25 H 075	25	6F	STEEL	101.06	99.69	106.0	72	-	26.4	40	11	71
26 H 075	26	6F	STEEL	105.11	103.73	112.0	80	-	26.4	40	11	72
27 H 075	27	6F	STEEL	109.15	107.78	115.0	80	-	26.4	40	11	74
28 H 075	28	6F	STEEL	113.19	111.82	120.0	80	-	26.4	40	11	75
29 H 075	29	6F	STEEL	117.23	115.86	120.0	80	-	26.4	40	11	75
30 H 075	30	6F	STEEL	121.28	119.90	128.0	80	-	26.4	40	11	78
32 H 075	32	6F	STEEL	129.36	127.99	135.0	80	-	26.4	40	11	80
33 H 075	33	6F	STEEL	133.40	132.03	142.0	80	-	26.4	40	11	81
34 H 075	34	6F	STEEL	137.45	136.07	142.0	80	-	26.4	40	11	81
35 H 075	35	6F	STEEL	141.49	140.12	150.0	80	-	26.4	40	11	85
36 H 075	36	6F	STEEL	145.53	144.16	150.0	80	-	26.4	40	11	85
38 H 075	38	6F	STEEL	153.62	152.24	158.0	80	-	26.4	40	11	86
40 H 075	40	6F	STEEL	161.70	160.33	168.0	80	-	26.4	40	11	90
42 H 075	42	6F	STEEL	169.79	168.41	180.0	80	-	26.4	40	11	94
44 H 075	44	6WF	CAST IRON	177.87	176.50	184.0	80	150	26.4	40	14	95
45 H 075	45	6WF	CAST IRON	181.91	180.54	192.0	80	154	26.4	40	14	96
48 H 075	48	6WF	CAST IRON	194.04	192.67	200.0	90	166	26.4	45	14	100
49 H 075	49	6W	CAST IRON	198.08	196.71	-	90	170	26.4	45	14	-
50 H 075	50	6W	CAST IRON	202.13	200.75	-	90	174	26.4	45	14	-

Legende: Dp Teilkreisdurchmesser · De Außendurchmesser · Df Fuß-/Bordscheibendurchmesser · Dm Nabendurchmesser · F Zahnbreite · Die Bordscheiben-Nr. bezeichnet den passenden Bordring; Ausführungen mit Kegelbohrung benötigen zusätzlich eine Taper-Lock-Spannbuchse. Weitere Riemenbreiten, Zähnezahlen und die vollständigen Daten entnehmen Sie bitte dem PDF-Datenblatt.
