Schmalkeilriemenscheiben SPB – für Spannbuchse · DP 100–1250 mm

Name: Schmalkeilriemenscheiben SPB – für Spannbuchse · DP 100–1250 mm
Brand: Wolfer

Technische Daten · Auswahl

Auswahl Schmalkeilriemenscheiben SPB

All 232 standard sizes from the catalogue PDF. Search by model or filter by grooves, datum Ø (DP), bush no. or type. All dimensions in mm.

DIN 2211 narrow V-belt pulley SPB · taper-bush mounting (matching bush no., quick fit/removal) · cast iron · Model code: datum Ø × grooves (e.g. SPB 90×3 = 90 mm datum, 3 grooves) · all dimensions in mm

Typensuche

Rillen

Richtdurchmesser DP

–

Buchsen-Nr.

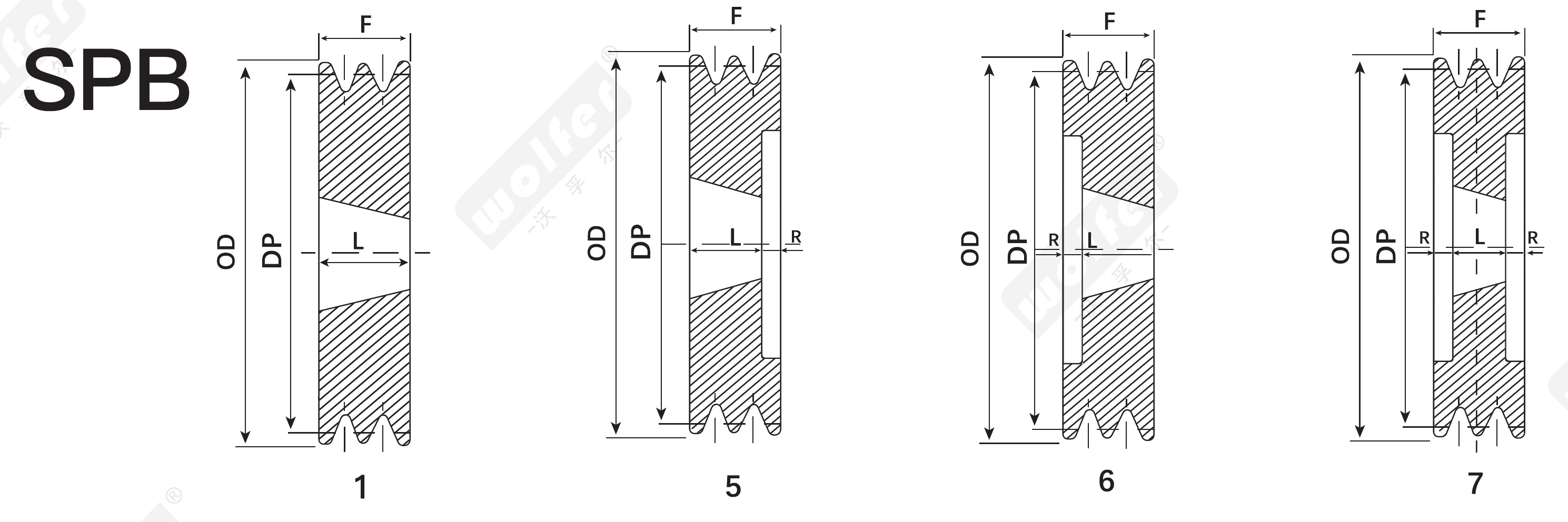

Bauart (Zeichnung anklicken zum Filtern)

Vollständige Maßtabelle · 232 Größen (statische Version zum Drucken und für die Volltextsuche)

Auswahl Schmalkeilriemenscheiben SPB (232)
Größe	Richtdurchmesser DP	Außen-Ø OD	Spannbuchse Nr.	Bauform	F	L	R	P
SPB 100×1	100	107	1610	1	25	25	—	—
SPB 100×2	100	107	1610	5	44	25	19	—
SPB 100×3	100	107	1610	5	63	25	38	—
SPB 100×4	100	107	1615	5	82	38	44	—
SPB 106×1	106	113	1610	1	25	25	—	—
SPB 106×2	106	113	1610	5	44	25	19	—
SPB 106×3	106	113	1610	5	63	25	38	—
SPB 106×4	106	113	1615	5	82	38	44	—
SPB 112×1	112	119	1610	1	25	25	—	—
SPB 112×2	112	119	1610	5	44	25	19	—
SPB 112×3	112	119	1610	5	63	25	38	—
SPB 112×4	112	119	1610	5	82	32	50	—
SPB 118×1	118	125	1610	1	25	25	—	—
SPB 118×2	118	125	1610	6	44	25	19	—
SPB 118×3	118	125	1610	6	63	25	38	—
SPB 118×4	118	125	1615	5	82	32	50	—
SPB 125×1	125	132	1610	1	25	25	—	—
SPB 125×2	125	132	2012	6	44	32	12	—
SPB 125×3	125	132	2012	6	63	32	31	—
SPB 125×4	125	132	2012	7	82	32	25	—
SPB 125×5	125	132	2012	5	101	32	69	—
SPB 132×1	132	139	1610	1	25	25	—	—
SPB 132×2	132	139	2012	6	44	32	12	—
SPB 132×3	132	139	2012	6	63	32	31	—
SPB 132×4	132	139	2012	7	82	32	25	—
SPB 132×5	132	139	2012	5	101	45	56	—
SPB 132×6	132	139	2012	7	120	32	44	—
SPB 140×1	140	147	1610	1	25	25	—	—
SPB 140×2	140	147	2012	6	44	32	12	—
SPB 140×3	140	147	2012	6	63	32	31	—
SPB 140×4	140	147	2517	7	82	45	18.5	—
SPB 140×5	140	147	2517	7	101	45	28	—
SPB 140×6	140	147	2517	7	120	45	37.5	—
SPB 140×8	140	147	2517	7	158	45	56.5	—
SPB 150×1	150	157	1610	10	25	25	—	—
SPB 150×2	150	157	2012	6	44	32	12	—
SPB 150×3	150	157	2517	6	63	45	18	—
SPB 150×4	150	157	2517	7	82	45	18.5	—
SPB 150×5	150	157	2517	7	101	45	28	—
SPB 150×6	150	157	2517	7	120	45	37.5	—
SPB 160×1	160	167	1610	10	25	25	—	—
SPB 160×2	160	167	2012	6	44	32	12	—
SPB 160×3	160	167	2517	6	63	45	18	—
SPB 160×4	160	167	2517	7	82	45	18.5	—
SPB 160×5	160	167	2517	7	101	45	28	—
SPB 160×6	160	167	3020	7	120	51	34.5	—
SPB 160×8	160	167	3020	7	158	51	53.5	—
SPB 170×1	170	177	1610	10	25	25	—	—
SPB 170×2	170	177	2012	6	44	32	12	—
SPB 170×3	170	177	2517	6	63	45	18	—
SPB 170×4	170	177	2517	7	82	45	18.5	—
SPB 170×5	170	177	3020	7	101	51	25	—
SPB 170×6	170	177	3020	7	120	51	34.5	—
SPB 170×8	170	177	3030	7	158	76	41	—
SPB 180×1	180	187	1610	10	25	25	—	—
SPB 180×2	180	187	2517	4	44	45	—	0.5
SPB 180×3	180	187	2517	6	63	45	18	—
SPB 180×4	180	187	2517	7	82	45	18.5	—
SPB 180×5	180	187	3020	7	101	51	25	—
SPB 180×6	180	187	3020	7	120	51	34.5	—
SPB 180×8	180	187	3030	7	158	76	41	—
SPB 190×1	190	197	2012	10	25	32	—	3.5
SPB 190×2	190	197	2517	4	44	45	—	1
SPB 190×3	190	197	2517	6	63	45	18	—
SPB 190×4	190	197	2517	7	82	45	18.5	—
SPB 190×5	190	197	3020	7	101	51	25	—
SPB 190×6	190	197	3020	7	120	51	34.5	—
SPB 190×8	190	197	3020	7	158	76	41	—
SPB 200×1	200	207	2012	10	25	32	—	3.5
SPB 200×2	200	207	2517	8	44	45	—	1
SPB 200×3	200	207	2517	6	63	45	18	—
SPB 200×4	200	207	3020	7	82	51	15.5	—
SPB 200×5	200	207	3020	7	101	51	25	—
SPB 200×6	200	207	3020	7	120	51	34.5	—
SPB 200×8	200	207	3535	7	158	89	34.5	—
SPB 200×10	200	207	3535	7	196	89	53.5	—
SPB 212×1	212	219	2012	10	25	32	—	3.5
SPB 212×2	212	219	2517	8	44	45	—	1
SPB 212×3	212	219	2517	15	63	45	18	—
SPB 212×4	212	219	3020	7	82	51	15.5	—
SPB 212×5	212	219	3020	7	101	51	25	—
SPB 212×6	212	219	3535	7	120	51	15.5	—
SPB 212×8	212	219	3535	7	158	89	34.5	—
SPB 212×10	212	219	3535	7	196	89	53.5	—
SPB 224×1	224	231	2012	10	25	32	—	3.5
SPB 224×2	224	231	2517	8	44	45	—	1
SPB 224×3	224	231	2517	15	63	45	18	—
SPB 224×4	224	231	3020	7	82	51	15.5	—
SPB 224×5	224	231	3020	7	101	51	25	—
SPB 224×6	224	231	3535	7	120	89	15.5	—
SPB 224×8	224	231	3535	7	158	89	34.5	—
SPB 224×10	224	231	3535	7	196	89	53.5	—
SPB 236×1	236	243	2012	10	25	32	—	3.5
SPB 236×2	236	243	2517	8	44	45	—	1
SPB 236×3	236	243	2517	15	63	45	18	—
SPB 236×4	236	243	3020	9	82	51	15.5	—
SPB 236×5	236	243	3535	7	101	89	6	—
SPB 236×6	236	243	3535	7	120	89	15.5	—
SPB 236×8	236	243	3535	7	158	89	34.5	—
SPB 236×10	236	243	3535	7	196	89	53.5	—
SPB 250×1	250	257	2012	10	25	32	—	3.5
SPB 250×2	250	257	2517	8	44	45	—	1
SPB 250×3	250	257	3020	15	63	51	12	—
SPB 250×4	250	257	3020	9	82	51	15.5	—
SPB 250×5	250	257	3535	7	101	89	6	—
SPB 250×6	250	257	3535	7	120	89	15.5	—
SPB 250×8	250	257	3535	7	158	89	34.5	—
SPB 250×10	250	257	3535	7	196	89	53.5	—
SPB 280×1	280	287	2012	11	25	32	—	3.5
SPB 280×2	280	287	2517	8	44	45	—	1
SPB 280×3	280	287	3020	9	63	51	6	—
SPB 280×4	280	287	3020	9	82	51	15.5	—
SPB 280×5	280	287	3535	9	101	89	6	—
SPB 280×6	280	287	3535	9	120	89	15.5	—
SPB 280×8	280	287	3535	9	158	89	34.5	—
SPB 280×10	280	287	3535	9	196	89	53.5	—
SPB 300×1-G	300	307	2012	8	25	32	—	7
SPB 300×2-G	300	307	2517	8	44	45	—	1
SPB 300×3-G	300	307	3020	9	63	51	6	—
SPB 300×4	300	307	3535	8	82	89	—	7
SPB 300×5	300	307	3535	9	101	89	6	—
SPB 300×6	300	307	3535	9	120	89	15.5	—
SPB 300×8	300	307	3535	9	158	89	34.5	—
SPB 300×10	300	307	3535	9	196	89	53.5	—
SPB 315×1	315	322	2012	11	25	32	—	3.5
SPB 315×2	315	322	2517	8	44	45	—	1
SPB 315×3	315	322	3020	9	63	51	6	—
SPB 315×4	315	322	3535	11	82	89	—	3.5
SPB 315×5	315	322	3535	9	101	89	6	—
SPB 315×6	315	322	3535	9	120	89	15.5	—
SPB 315×8	315	322	3535	9	158	89	34.5	—
SPB 315×10	315	322	3535	9	196	89	53.5	—
SPB 335×1	335	342	2517	11	25	45	—	10
SPB 335×2	335	342	2517	8	44	45	—	1
SPB 335×3	335	342	3020	12	63	51	6	—
SPB 335×4	335	342	3535	11	82	89	—	3.5
SPB 335×5	335	342	3535	9	101	89	6	—
SPB 335×6	335	342	3535	9	120	89	15.5	—
SPB 335×8	335	342	3535	9	158	89	34.5	—
SPB 335×10	335	342	3535	9	196	89	53.5	—
SPB 355×2	355	362	3020	11	44	51	—	3.5
SPB 355×3	355	362	3020	9	63	51	6	—
SPB 355×4	355	362	3535	11	82	89	—	3.5
SPB 355×5	355	362	3535	9	101	89	6	—
SPB 355×6	355	362	3535	9	120	89	15.5	—
SPB 355×8	355	362	3535	9	158	89	34.5	—
SPB 355×10	355	362	4040	9	196	102	47	—
SPB 375×2	375	382	3020	11	44	51	—	3.5
SPB 375×3-G	375	382	3020	12	63	51	6	—
SPB 375×4	375	382	3535	11	82	89	—	3.5
SPB 375×5-G	375	382	3535	12	101	65	18	—
SPB 375×6-G	375	382	3535	12	120	89	15.5	—
SPB 375×8-R	375	382	4030	9	158	76	41	—
SPB 400×2	400	407	3020	11	44	51	—	3.5
SPB 400×3	400	407	3535	11	63	89	—	13
SPB 400×4	400	407	3535	11	82	89	—	3.5
SPB 400×5	400	407	3535	12	101	89	6	—
SPB 400×6	400	407	3535	12	120	89	15.5	—
SPB 400×8	400	407	4040	9	158	102	28	—
SPB 400×10	400	407	4040	9	196	102	47	—
SPB 425×2-G	425	432	3020	11	44	51	—	3.5
SPB 425×3-Y	425	432	3020	12	63	51	6	—
SPB 425×4	425	432	3535	11	82	89	—	3.5
SPB 425×5-G	425	432	3535	12	101	89	6	—
SPB 425×6-G	425	432	3535	12	120	89	15.5	—
SPB 450×2	450	457	3020	11	44	51	—	3.5
SPB 450×3	450	457	3535	13	63	89	—	26
SPB 450×4	450	457	3535	13	82	89	—	7
SPB 450×5	450	457	3535	16	101	89	12	—
SPB 450×6	450	457	4040	16	120	102	18	—
SPB 450×8	450	457	4040	12	158	65	46.5	—
SPB 450×10	450	457	4545	12	196	114	41	—
SPB 475×4	475	482	3535	11	82	89	—	3.5
SPB 475×5-G	475	482	3535	12	101	89	6	—
SPB 475×8	475	482	4040	12	158	102	28	—
SPB 500×2	500	507	3020	11	44	51	—	3.5
SPB 500×3	500	507	3535	13	63	89	—	26
SPB 500×4	500	507	3535	13	82	89	—	7
SPB 500×5	500	507	3535	16	101	89	12	—
SPB 500×6	500	507	4040	16	120	102	18	—
SPB 500×8	500	507	4040	12	158	102	28	—
SPB 500×10	500	507	4545	12	196	114	41	—
SPB 530×2	530	537	3030	11	44	76	—	16
SPB 530×3	530	537	3535	11	63	89	—	13
SPB 530×4	530	537	3535	13	82	89	—	7
SPB 560×2	560	567	3030	17	44	76	3.5	28.5
SPB 560×3	560	567	3535	13	63	89	—	26
SPB 560×4	560	567	3535	13	82	89	—	7
SPB 560×5	560	567	4040	13	101	102	—	1
SPB 560×6	560	567	4040	16	120	102	18	—
SPB 560×8	560	567	4545	12	158	114	22	—
SPB 560×10	560	567	4545	12	196	114	41	—
SPB 630×2	630	637	3030	11	44	76	—	16
SPB 630×3	630	637	3535	13	63	89	—	26
SPB 630×4	630	637	3535	13	82	89	—	7
SPB 630×5	630	637	4040	13	101	102	—	1
SPB 630×6	630	637	4040	12	120	102	9	—
SPB 630×8	630	637	4545	12	158	114	22	—
SPB 630×10	630	637	4545	12	196	114	41	—
SPB 710×2	710	717	3030	11	44	76	—	16
SPB 710×3	710	717	3535	11	63	89	—	13
SPB 710×4	710	717	3535	11	82	89	—	3.5
SPB 710×5	710	717	4040	13	101	102	—	1
SPB 710×6	710	717	4040	12	120	102	9	—
SPB 710×8	710	717	4545	12	158	114	22	—
SPB 710×10	710	717	4545	12	196	114	41	—
SPB 800×2	800	807	3535	11	44	89	—	22.5
SPB 800×3	800	807	3535	11	63	89	—	13
SPB 800×4	800	807	4040	11	82	102	—	10
SPB 800×5	800	807	4040	13	101	102	—	1
SPB 800×6	800	807	4545	12	120	114	3	—
SPB 800×8	800	807	4545	12	158	114	22	—
SPB 800×10	800	807	4545	12	196	114	41	—
SPB 900×3	900	907	3535	11	63	89	—	13
SPB 900×4	900	907	4040	11	82	102	—	10
SPB 900×5	900	907	4040	13	101	102	—	1
SPB 900×6	900	907	4545	12	120	114	3	—
SPB 900×8	900	907	4545	12	158	114	22	—
SPB 900×10	900	907	5050	12	196	127	34.5	—
SPB 1000×3	1000	1007	4040	11	63	102	—	19.5
SPB 1000×4	1000	1007	4040	11	82	102	—	10
SPB 1000×5	1000	1007	4545	11	101	114	—	6.5
SPB 1000×6	1000	1007	4545	12	120	114	3	—
SPB 1000×8	1000	1007	5050	12	158	127	15.5	—
SPB 1000×10	1000	1007	5050	12	196	127	34.5	—
SPB 1120×3	1120	1127	4040	11	63	102	—	19.5
SPB 1120×8	1120	1127	4545	12	158	114	22	—
SPB 1250×3	1250	1257	4545	11	63	114	—	25.5
SPB 1250×4	1250	1257	4545	11	82	114	—	16
SPB 1250×5	1250	1257	4545	11	101	114	—	6.5
SPB 1250×6	1250	1257	4545	12	120	114	3	—
SPB 1250×8	1250	1257	5050	12	158	127	15.5	—

Statische Kopie der Auswahldaten zum Nachschlagen und Drucken; zum Filtern, Sortieren und Anfragen bitte die interaktive Auswahl oben verwenden. Alle Maße in mm; vollständiges Programm und Toleranzen laut PDF-Katalog.

Spaltentitel anklicken zum Sortieren. Befestigung mit Spannbuchse — Buchsen-Nr. und Wellenbohrung angeben. Quelle: Wolfer-Keilriemenscheibenkatalog. PDF-Katalog herunterladen ↗

FAQ

Häufige Fragen zu dieser Baureihe

Schmalkeilriemenscheibe SPB: Welchen Größenbereich deckt die Tabelle ab?

Die Tabelle enthält 232 Standard-SPB-Scheiben: Richtdurchmesser 100–1250 mm, 1–10 Rillen, alle für Taper-Lock-Spannbuchsen (Buchsengrößen 1610 / 1615 / 2012 / 2517 / 3020 / 3030 / 3535 / 4030 / 4040 / 4545 / 5050). Die Rillen entsprechen DIN 2211 / ISO 4183; andere Durchmesser, Rillenzahlen und Vollnabenausführungen nach Zeichnung.

Schmalkeilriemenscheibe SPB: Was ist das und wann ist es die richtige Wahl?

Schmalkeilriemenscheiben SPB (für Taper-Bush-Spannbuchse), Wirkdurchmesser DP 100–1250 mm, 1–8 Rillen; Montage über Taper-Lock-Spannbuchse, passfederfrei und schnell. Wählen Sie das Profil nach Leistung und Scheibengröße: SPZ ist das schmalste Profil für kompakte Antriebe kleiner bis mittlerer Leistung, SPA und SPB decken Lüfter, Pumpen und Kompressoren im mittleren Bereich ab, SPC ist für schwere, leistungsstarke Antriebe mit vielen Rillen. Alle Scheiben sitzen auf einer Taper-Lock-Spannbuchse – eine Scheibe passt auf viele Wellendurchmesser und lässt sich ohne Abzieher demontieren.

Schmalkeilriemenscheibe SPB: Kann ich eine Größe bestellen, die nicht in der Tabelle steht – auch als Einzelstück?

Ja. Alles auf dieser Seite wird nach Zeichnung gefertigt; die Tabelle zeigt nur die Standardgrößen des Katalogs. Die Mindestbestellmenge ist ein Stück – wir fertigen regelmäßig einzelne Ersatzteile für OEMs, deren ursprünglicher Lieferant das Teil eingestellt hat. Senden Sie eine DWG-, STEP- oder PDF-Zeichnung (oder ein Musterteil): Sie erhalten innerhalb von 24 Stunden nach Vorliegen aller Angaben ein verbindliches Angebot, das Erstmuster wird innerhalb von 30 Tagen nach Zeichnungsfreigabe mit Prüfprotokoll geliefert.

Schmalkeilriemenscheibe SPB: Welche Angaben brauchen Sie für ein Angebot?

Senden Sie die Zeichnung oder: Riemenprofil (SPZ/SPA/SPB/SPC oder klassisch A/B/C), Richtdurchmesser, Rillenzahl, Taper-Lock-Buchsengröße und Bohrung (oder Vollnabe mit Bohrung und Nut), Werkstoff, Auswuchtanforderung und Stückzahl. Bei einem bestehenden Antrieb helfen Größe der Gegenscheibe und Riemenlänge, die Übersetzung zu prüfen.
