Kupplungen

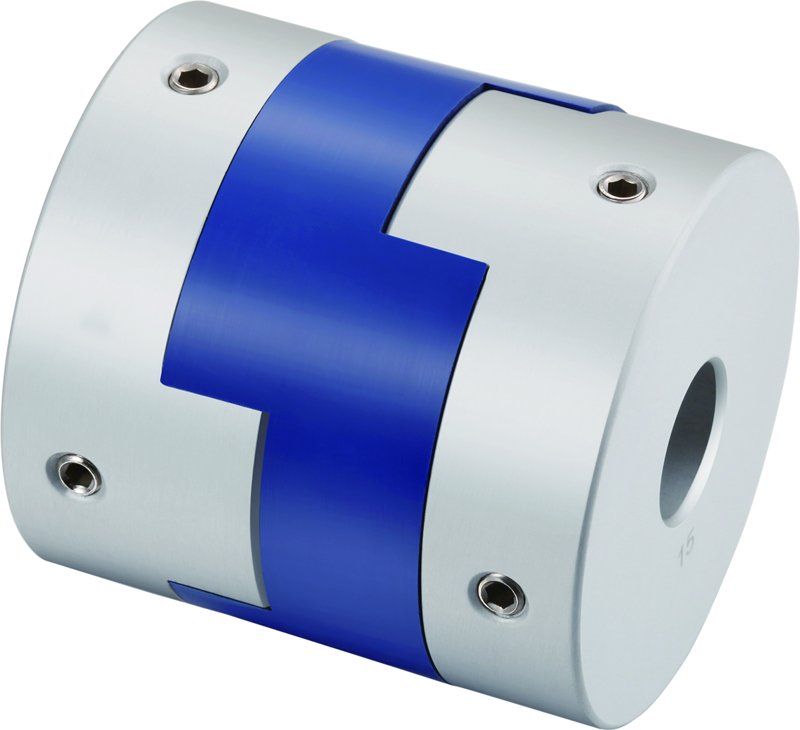

Dreiteiliger Aufbau aus zwei genuteten Naben und einer schwimmenden Zwischenscheibe: großer Ausgleich von Radialversatz, spielfrei, stoßdämpfend, Zwischenscheibe austauschbar. Für Servo- und Schrittmotorantriebe, bei denen Parallelversatz ausgeglichen werden muss.

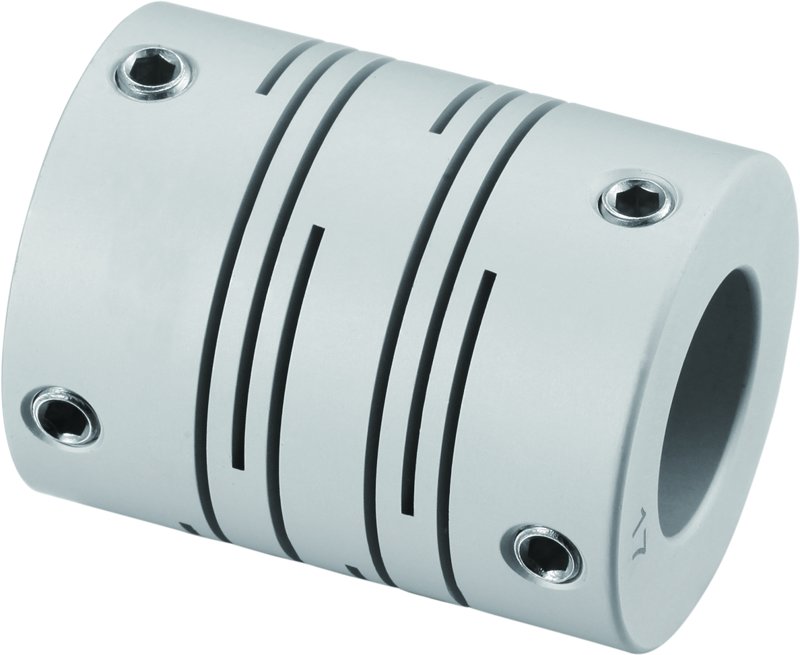

Einteiliger Körper mit Wendelschlitz: spielfrei, kompakt, einfach zu montieren, gleicht Winkelversatz und geringen Radialversatz aus. Für Encoder, kleine Servoantriebe und leicht belastete Präzisionsantriebe.

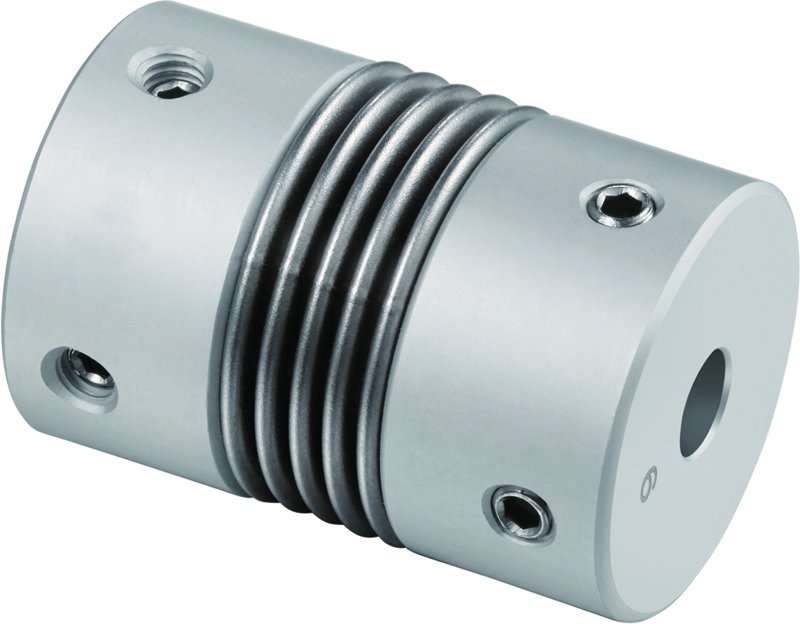

Ein Metallbalg dient als elastisches Element: hohe Torsionssteifigkeit, spielfrei, hohe Übertragungsgenauigkeit und Ausgleich in allen drei Versatzrichtungen. Für hochgenaue Positionierung, Servoantriebe, Messtechnik und Halbleiteranlagen.

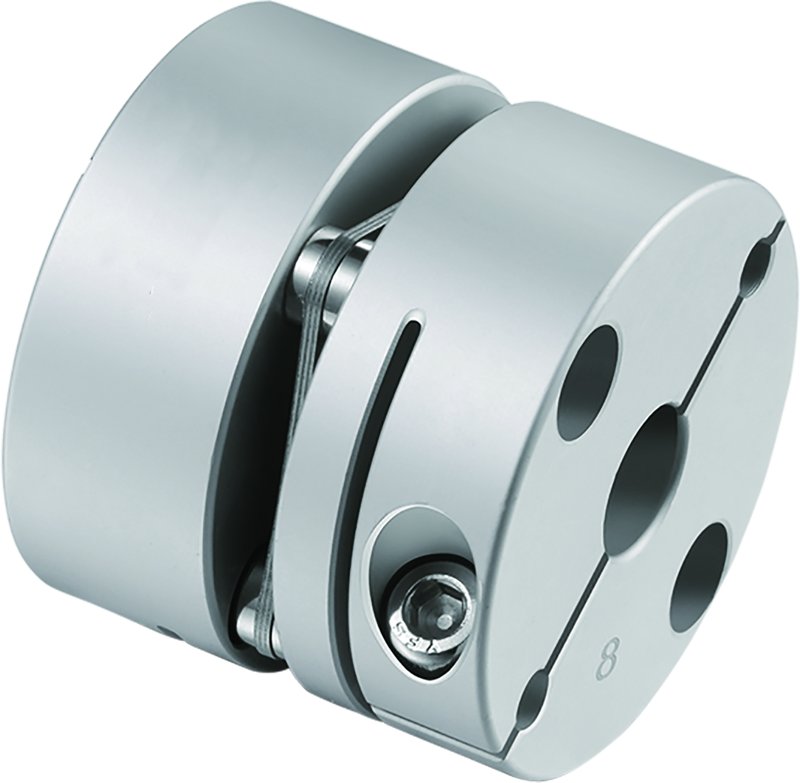

Metallmembranen, ein- oder zweiteilig, übertragen das Drehmoment: schmierungs- und wartungsfrei, spielfrei, hitzebeständig und in der Lage, Winkel- und Axialversatz auszugleichen. Für schnelllaufende, leistungsstarke Servo- und Pumpenantriebe.

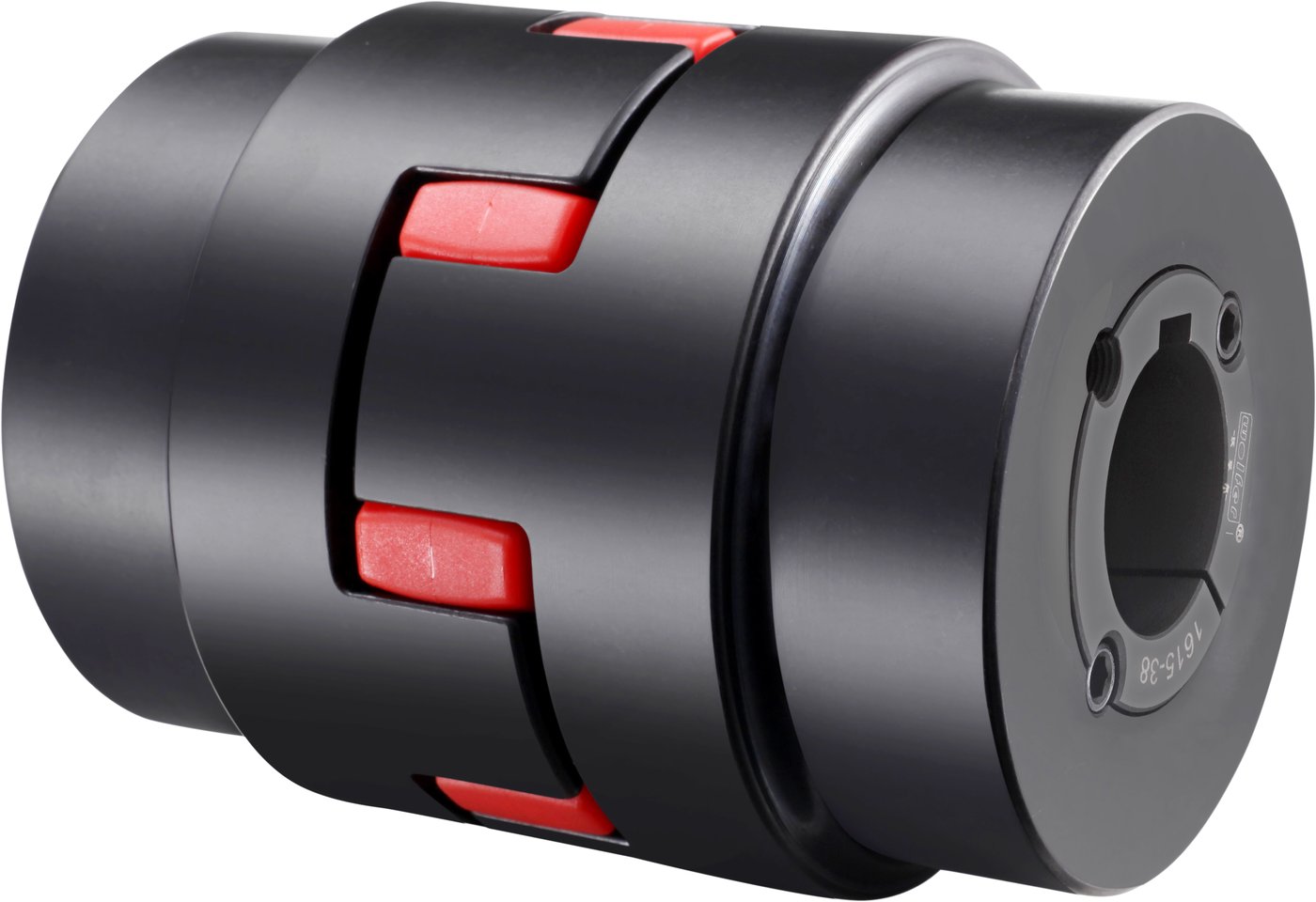

Zwei Klauennaben mit elastischem Zahnkranz: dämpft Schwingungen und Stöße, einfach aufgebaut, leicht zu montieren, Elastomer austauschbar. Für allgemeine Antriebe Motor–Pumpe oder Motor–Ventilator, besonders bei häufigen Anläufen und Stoßbelastung.

Bolzen mit Nylon-Elastomerhülsen übertragen das Drehmoment: dämpfend, verträgt geringen Versatz, leicht zu wechseln und günstig (GB/T 5014). Für den allgemeinen Maschinenbau mit mittlerer Last und häufigen Anläufen.

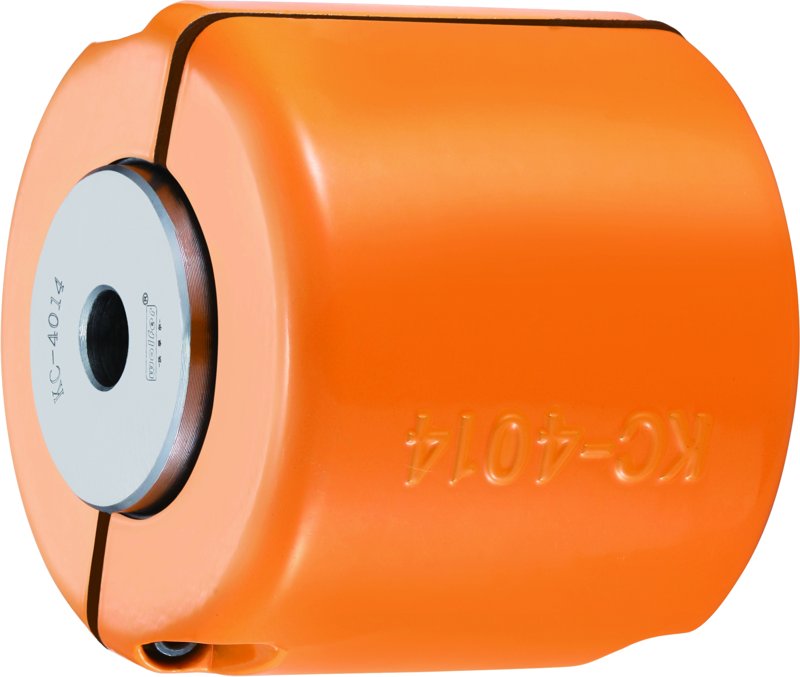

Eine zweireihige Rollenkette umschlingt die Kettenradnaben an beiden Enden: einfacher Aufbau, leichte Montage und Demontage, hohe Tragfähigkeit und Ausgleich geringer Versätze. Für Förder-, Bergbau- und allgemeine Maschinenantriebe im unteren bis mittleren Drehzahlbereich mit mittleren bis hohen Drehmomenten.

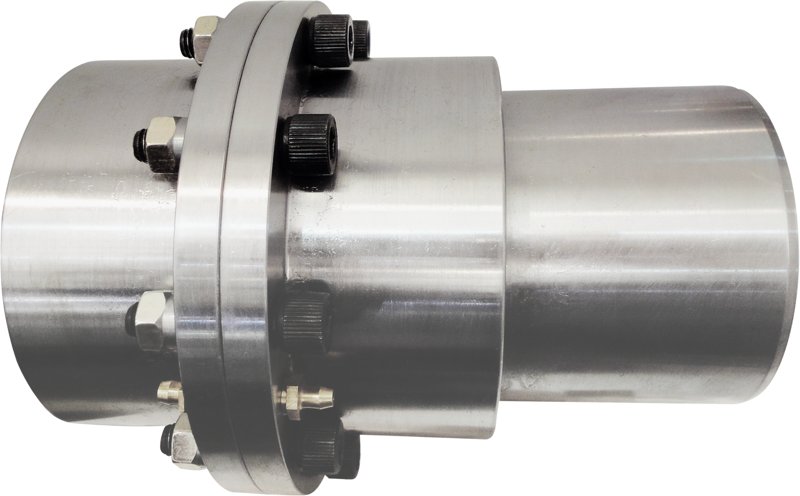

Innen- und Außenverzahnung im Eingriff (ballige Zähne): hohe Tragfähigkeit, hohe Drehmomentübertragung und Ausgleich kombinierter Versätze, allerdings mit regelmäßiger Schmierung. Für schwere, drehmomentstarke und langsam laufende Antriebe in Metallurgie, Hebetechnik und Schwerindustrie.

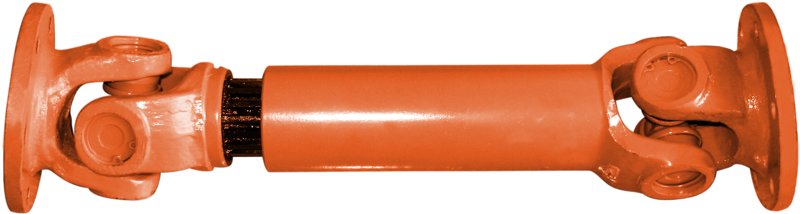

Kreuzgelenk nach Kardanbauart: überträgt das Drehmoment auch bei großem Beugewinkel, gleicht große Winkelversätze aus und gilt als ausgereift und zuverlässig. Für Walzwerke, Baumaschinen und andere Antriebe, deren Wellen in einem großen oder veränderlichen Winkel zueinander stehen.

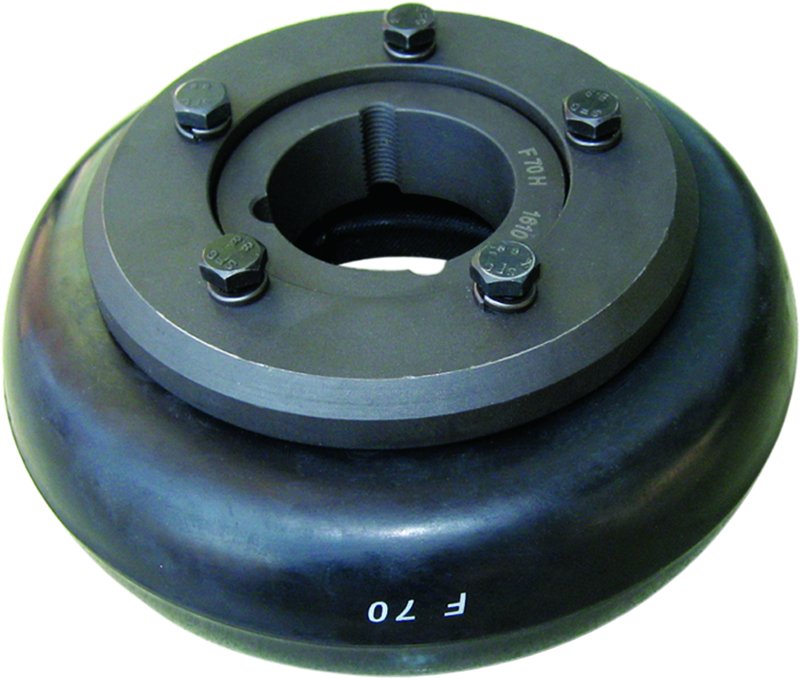

Der elastische Reifenkörper aus Gummi dämpft Schwingungen und Stöße wirksam, gleicht große Versätze aus, läuft leise und benötigt keine Schmierung. Für feuchte oder staubige Umgebungen, häufige Anläufe sowie Antriebe mit Stößen und größeren Versätzen.
