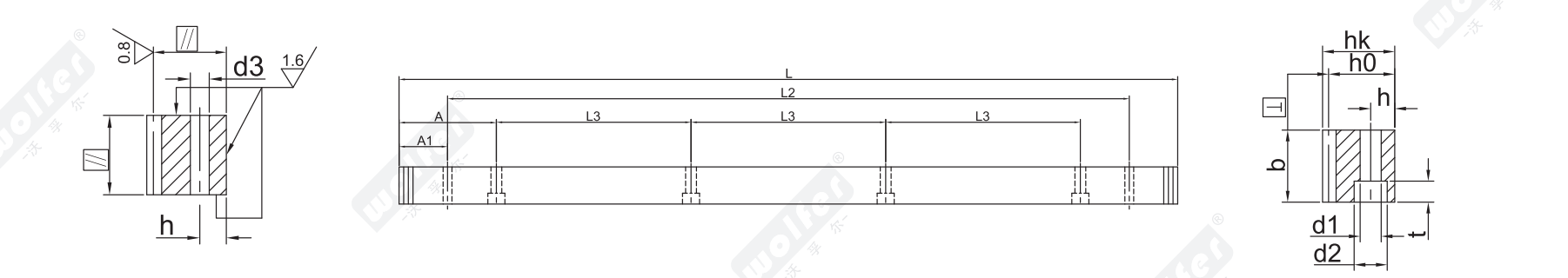

Maßtabelle geschliffene Schrägzahnstangen

Insgesamt 34 Baugrößen; alle Maße in mm, die Tabelle lässt sich seitlich scrollen.

Typ Code	Modul M	L	L1	Zähnezahl No.Teeth	b	hk	h0	A	L3	Bohrungsanzahl No.Holes	h	d1	d2	t	A1	L2	d3	Teilungsabweichung /300mm
12 11 010 050	1	500.00	5.3	150	15	15	14.0	62.5	125	4	6	4.5	8.0	5	31.7	436.6	5.7	0.022
12 11 010 100	1	1000.00	5.3	300	15	15	14.0	62.5	125	8	6	4.5	8.0	5	31.7	936.6	5.7	0.022
12 11 015 015	1.5	500.00	6.0	100	17	17	15.5	62.5	125	4	7	6.3	10.0	7	31.7	436.6	5.7	0.022
12 11 015 100	1.5	1000.00	6.0	200	17	17	15.5	62.5	125	8	7	6.3	10.0	7	31.7	936.6	5.7	0.022
12 11 020 050	2	500.00	8.5	75	24	24	22.0	62.5	125	4	8	7.5	11.5	7	31.7	436.6	5.7	0.022
12 11 020 100	2	1000.00	8.5	150	24	24	22.0	62.5	125	8	8	7.5	11.5	7	31.7	936.6	5.7	0.022
12 11 030 050	3	500.00	10.3	50	29	29	26.0	62.5	125	4	9	10.0	15.0	9	35.0	430.0	7.7	0.024
12 11 030 100	3	1000.00	10.3	100	29	29	26.0	62.5	125	8	9	10.0	15.0	9	35.0	930.0	7.7	0.024
12 11 040 050	4	506.67	13.8	38	39	39	35.0	62.5	125	4	12	10.0	15.0	9	33.3	433.0	7.7	0.025
12 11 040 100	4	1000.00	13.8	75	39	39	35.0	62.5	125	8	12	10.0	15.0	9	33.3	933.4	7.7	0.025
12 11 050 050	5	500.00	17.4	30	49	39	34.0	62.5	125	4	12	14.0	20.0	13	37.5	425.0	11.7	0.025
12 11 050 100	5	1000.00	17.4	60	49	39	34.0	62.5	125	8	12	14.0	20.0	13	37.5	925.0	11.7	0.025
12 11 060 050	6	500.00	20.9	25	59	49	43.0	62.5	125	4	16	18.0	26.0	17	37.5	425.0	15.7	0.026
12 11 060 100	6	1000.00	20.9	50	59	49	43.0	62.5	125	8	16	18.0	26.0	17	37.5	925.0	15.7	0.026
12 11 080 050	8	480.00	28.0	18	79	79	71.0	60.0	120	4	25	22.0	33.0	21	120.0	240.0	19.7	0.027
12 11 080 100	8	960.00	28.0	36	79	79	71.0	60.0	120	8	25	22.0	33.0	21	120.0	720.0	19.7	0.027
12 11 100 100	10	1000.00	35.11	30	99	99	89.0	62.5	125	8	32	33.0	48.0	32	125.0	750.0	19.7	0.028
22 11 010 050	1	500.00	5.30	150	15	15	14.0	62.5	125	4	6	4.5	8.0	5	31.7	436.6	5.7	0.022
22 11 010 100	1	1000.00	5.30	300	15	15	14.0	62.5	125	8	6	4.5	8.0	5	31.7	936.6	5.7	0.022
22 11 015 015	1.5	500.00	6.00	100	17	17	15.5	62.5	125	4	7	6.3	10.0	7	31.7	436.6	5.7	0.022
22 11 015 100	1.5	1000.00	6.00	200	17	17	15.5	62.5	125	8	7	6.3	10.0	7	31.7	936.6	5.7	0.022
22 11 020 050	2	500.00	8.50	75	24	24	22.0	62.5	125	4	8	7.5	11.5	7	31.7	436.6	5.7	0.022
22 11 020 100	2	1000.00	8.50	150	24	24	22.0	62.5	125	8	8	7.5	11.5	7	31.7	936.6	5.7	0.022
22 11 030 050	3	500.00	10.30	50	29	29	26.0	62.5	125	4	9	10.0	15.0	9	35.0	430.0	7.7	0.024
22 11 030 100	3	1000.00	10.30	100	29	29	26.0	62.5	125	8	9	10.0	15.0	9	35.0	930.0	7.7	0.024
22 11 040 050	4	506.67	13.80	38	39	39	35.0	62.5	125	4	12	10.0	15.0	9	33.3	433.0	7.7	0.025
22 11 040 100	4	1000.00	13.80	75	39	39	35.0	62.5	125	8	12	10.0	15.0	9	33.3	933.4	7.7	0.025
22 11 050 050	5	500.00	17.40	30	49	39	34.0	62.5	125	4	12	14.0	20.0	13	37.5	425.0	11.7	0.025
22 11 050 100	5	1000.00	17.40	60	49	39	34.0	62.5	125	8	12	14.0	20.0	13	37.5	925.0	11.7	0.025
22 11 060 050	6	500.00	20.90	25	59	49	43.0	62.5	125	4	16	18.0	26.0	17	37.5	425.0	15.7	0.026
22 11 060 100	6	1000.00	20.90	50	59	49	43.0	62.5	125	8	16	18.0	26.0	17	37.5	925.0	15.7	0.026
22 11 080 050	8	480.00	28.00	18	79	79	71.0	60.0	120	4	25	22.0	33.0	21	120.0	240.0	19.7	0.027
22 11 080 100	8	960.00	28.00	36	79	79	71.0	60.0	120	8	25	22.0	33.0	21	120.0	720.0	19.7	0.027
22 11 100 100	10	1000.00	35.11	30	99	99	89.0	62.5	125	8	32	33.0	48.0	32	125.0	750.0	19.7	0.028
