Gefräste Schrägzahnstange
Schrägzahnstange · rechtssteigend 19°31′42″ · gefräst · Eingriffswinkel 20°; laufruhig, vergleichsweise leise und kostengünstiger – für Automatisierungs- und Förderantriebe mittlerer Genauigkeit bei höheren Geschwindigkeiten.
Zuletzt aktualisiert Geprüft von Luo Genwen, Leiter des Produktionswerks

Technische Daten · Auswahl
Auswahl gefräste Zahnstangen, schräg
Alle 34 Standardgrößen aus dem Katalog (PDF). Per Code suchen oder nach Modul und Länge filtern. Alle Maße in mm.
Vollständige Maßtabelle · 34 Größen (statische Version zum Drucken und für die Volltextsuche)

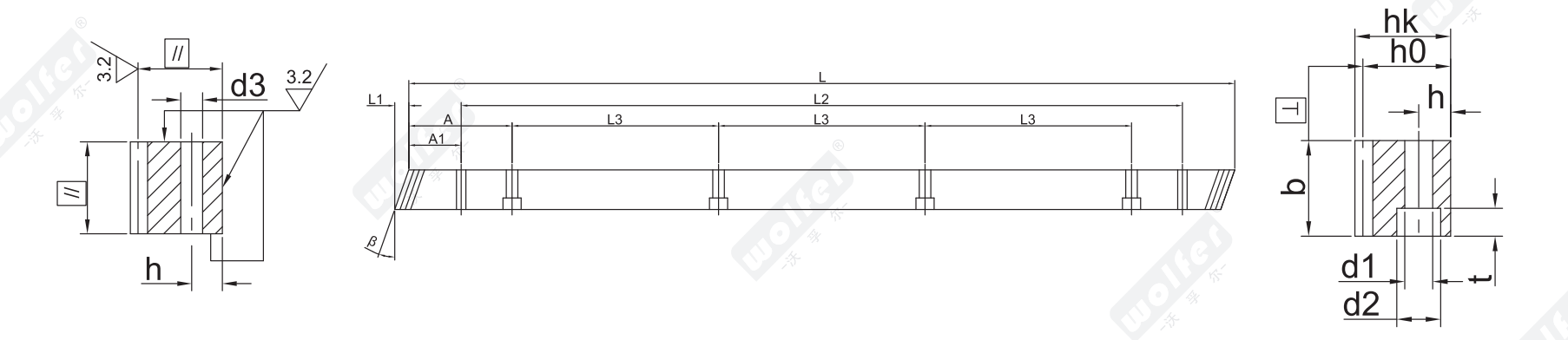

| Code | Modul M | Länge L | L1 | Zähnezahl z | b | hk | h0 | A | L3 | Bohrungen n | h | d1 | d2 | t | A1 | L2 | d3 | Pitch err /300mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 22 010 050 | 1 | 500 | 5.3 | 150 | 15 | 15 | 14 | 62.5 | 125 | 4 | 6 | 4.5 | 8 | 5 | 31.7 | 436.6 | 5.7 | 0.044 |
| 12 22 010 100 | 1 | 1000 | 5.3 | 300 | 15 | 15 | 14 | 62.5 | 125 | 8 | 6 | 4.5 | 8 | 5 | 31.7 | 936.6 | 5.7 | 0.044 |
| 12 22 015 050 | 1.5 | 500 | 6 | 100 | 17 | 17 | 15.5 | 62.5 | 125 | 4 | 7 | 6.3 | 10 | 7 | 31.7 | 436.6 | 5.7 | 0.044 |
| 12 22 015 100 | 1.5 | 1000 | 6 | 200 | 17 | 17 | 15.5 | 62.5 | 125 | 8 | 7 | 6.3 | 10 | 7 | 31.7 | 936.6 | 5.7 | 0.044 |
| 12 22 020 050 | 2 | 500 | 8.9 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7.5 | 11.5 | 7 | 31.7 | 436.6 | 5.7 | 0.044 |
| 12 22 020 100 | 2 | 1000 | 8.9 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7.5 | 11.5 | 7 | 31.7 | 936.6 | 5.7 | 0.044 |
| 12 22 030 050 | 3 | 500 | 10.6 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.046 |
| 12 22 030 100 | 3 | 1000 | 10.6 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.046 |
| 12 22 040 050 | 4 | 506.67 | 14.2 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.048 |
| 12 22 040 100 | 4 | 1000 | 14.2 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.048 |
| 12 22 050 050 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.05 |
| 12 22 050 100 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.05 |
| 12 22 060 050 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.055 |
| 12 22 060 100 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.055 |
| 12 22 080 050 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.06 |
| 12 22 080 100 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.06 |
| 12 22 100 100 | 10 | 1000 | 35.1 | 30 | 99 | 99 | 89 | 62.5 | 125 | 8 | 32 | 33 | 48 | 32 | 125 | 750 | 19.7 | 0.065 |
| 22 22 010 050 | 1 | 500 | 5.3 | 150 | 15 | 15 | 14 | 62.5 | 125 | 4 | 6 | 4.5 | 8 | 5 | 31.7 | 436.6 | 5.7 | 0.044 |
| 22 22 010 100 | 1 | 1000 | 5.3 | 300 | 15 | 15 | 14 | 62.5 | 125 | 8 | 6 | 4.5 | 8 | 5 | 31.7 | 936.6 | 5.7 | 0.044 |
| 22 22 015 050 | 1.5 | 500 | 6 | 100 | 17 | 17 | 15.5 | 62.5 | 125 | 4 | 7 | 6.3 | 10 | 7 | 31.7 | 436.6 | 5.7 | 0.044 |
| 22 22 015 100 | 1.5 | 1000 | 6 | 200 | 17 | 17 | 15.5 | 62.5 | 125 | 8 | 7 | 6.3 | 10 | 7 | 31.7 | 936.6 | 5.7 | 0.044 |
| 22 22 020 050 | 2 | 500 | 8.9 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7.5 | 11.5 | 7 | 31.7 | 436.6 | 5.7 | 0.044 |
| 22 22 020 100 | 2 | 1000 | 8.9 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7.5 | 11.5 | 7 | 31.7 | 936.6 | 5.7 | 0.044 |
| 22 22 030 050 | 3 | 500 | 10.6 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.046 |
| 22 22 030 100 | 3 | 1000 | 10.6 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.046 |
| 22 22 040 050 | 4 | 506.67 | 14.2 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.048 |
| 22 22 040 100 | 4 | 1000 | 14.2 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.048 |
| 22 22 050 050 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.05 |
| 22 22 050 100 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.05 |
| 22 22 060 050 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.055 |
| 22 22 060 100 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.055 |
| 22 22 080 050 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.06 |
| 22 22 080 100 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.06 |
| 22 22 100 100 | 10 | 1000 | 35.1 | 30 | 99 | 99 | 89 | 62.5 | 125 | 8 | 32 | 33 | 48 | 32 | 125 | 750 | 19.7 | 0.065 |
Statische Kopie der Auswahldaten zum Nachschlagen und Drucken; zum Filtern, Sortieren und Anfragen bitte die interaktive Auswahl oben verwenden. Alle Maße in mm; vollständiges Programm und Toleranzen laut PDF-Katalog.
Spaltentitel anklicken zum Sortieren. Zahnstangen lassen sich auf beliebige Länge stoßen. Maße in mm. Quelle: Wolfer-Zahnstangenkatalog. PDF-Katalog herunterladen ↗
FAQ
Häufige Fragen zu dieser Baureihe
Gefräste Schrägzahnstange: Welchen Größenbereich deckt die Tabelle ab?
Die Tabelle enthält 34 Standard-Zahnstangen: Modul 1–10, Standardlängen 480 / 500 / 507 / 960 / 1000 mm (18–300 Zähne je Stück). Zahnstangen lassen sich stirnseitig aneinanderfügen; andere Module, Längen und Lochbilder nach Zeichnung.
Gefräste Schrägzahnstange: Was ist das und wann ist es die richtige Wahl?
Schrägzahnstange · rechtssteigend 19°31′42″ · gefräst · Eingriffswinkel 20°; laufruhig, vergleichsweise leise und kostengünstiger – für Automatisierungs- und Förderantriebe mittlerer Genauigkeit bei höheren Geschwindigkeiten. Geschliffene Zahnstangen (Qualität 6, induktionsgehärtet HRC 50–55) für Laserportale, CNC-Achsen und alle Antriebe, bei denen Positioniergenauigkeit und Lebensdauer zählen; gefräste Zahnstangen (ca. Qualität 7) sind die wirtschaftliche Lösung für Automatisierung und Fördertechnik mittlerer Genauigkeit. Schrägverzahnung läuft ab etwa 60 m/min ruhiger und trägt je Zahnbreite rund 30 % mehr – bei Axialschub auf die Ritzellager.
Gefräste Schrägzahnstange: Kann ich eine Größe bestellen, die nicht in der Tabelle steht – auch als Einzelstück?
Ja. Alles auf dieser Seite wird nach Zeichnung gefertigt; die Tabelle zeigt nur die Standardgrößen des Katalogs. Die Mindestbestellmenge ist ein Stück – wir fertigen regelmäßig einzelne Ersatzteile für OEMs, deren ursprünglicher Lieferant das Teil eingestellt hat. Senden Sie eine DWG-, STEP- oder PDF-Zeichnung (oder ein Musterteil): Sie erhalten innerhalb von 24 Stunden nach Vorliegen aller Angaben ein verbindliches Angebot, das Erstmuster wird innerhalb von 30 Tagen nach Zeichnungsfreigabe mit Prüfprotokoll geliefert.
Gefräste Schrägzahnstange: Welche Angaben brauchen Sie für ein Angebot?
Senden Sie die Zeichnung oder: Modul, gerade oder schräg (mit Schrägungswinkel), Länge und Zähnezahl, Querschnitt (Höhe × Breite), Lochbild, Qualität und Härteanforderung, ob die Enden zum Aneinanderfügen abgestimmt sein müssen, und Stückzahl. Nennen Sie uns das verwendete Ritzel, damit Teilung und Profil passen.
