HTD-Zahnriemenscheiben mit Kegelbohrung (5M/8M/14M)

HTD-Zahnriemenscheiben mit Rundzahnprofil und Kegelbohrung (für Taper-Lock-Spannbuchse), Profile 5M / 8M / 14M. Hohe Tragfähigkeit, passfederfreie Schnellmontage und hohe Zentriergenauigkeit – für Synchronantriebe hoher Leistung.

Spezifikationen

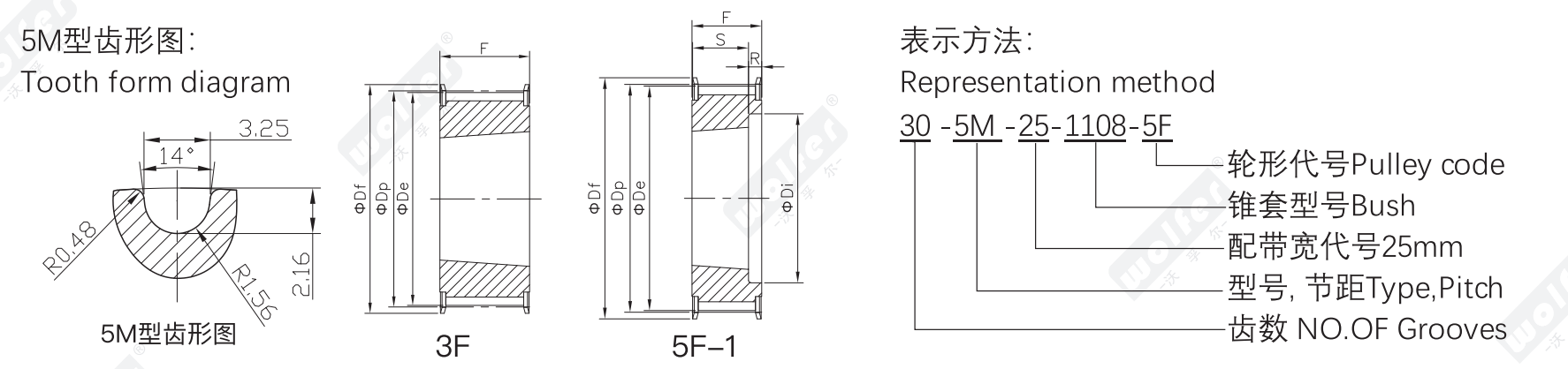

Maßtabelle HTD-Zahnriemenscheiben mit Kegelbohrung (5M/8M/14M)

Zu jedem Zahnprofil ist eine Maßtabelle für eine repräsentative Riemenbreite angegeben; alle Breiten und Bohrungen finden Sie im PDF-Datenblatt. Die Tabelle lässt sich senkrecht und waagerecht scrollen.

Profil 5M / Teilung 5 mm

Repräsentative Riemenbreite: T5 (Teilung 5 mm) für 25 mm Riemenbreite. Insgesamt 10 Baugrößen, alle Maße in mm.

Typenschlüssel Part Code	Zähnezahl Teeth	Bauform Type	Werkstoff Mat.	Spannbuchsen-Nr. Bush	Dp	De	Df	Dm	Di	F	S	R	Bordscheiben-Nr. Flange
30-5M-25	30	3F	STEEL	1008	47.75	46.61	51.0	-	-	31	-	-	16
32-5M-25	32	3F	STEEL	1008	50.93	49.79	54.0	-	-	31	-	-	18
34-5M-25	34	5F-1	STEEL	1008	54.11	52.97	60.0	-	-	31	22.4	8.6	21
36-5M-25	36	5F-1	STEEL	1108	57.3	56.16	60.0	-	-	31	23.0	8.0	21
40-5M-25	40	5F-1	STEEL	1108	63.66	62.52	70.0	-	-	31	23.0	8.0	26
44-5M-25	44	3F	STEEL	1210	70.03	68.89	75.0	-	-	32	-	-	27
45-5M-25	45	5F-1	STEEL	1108	71.62	70.48	75.0	-	-	31	23.0	8.0	27
48-5M-25	48	3F	STEEL	1210	76.39	75.25	82.5	-	-	32	-	-	64
50-5M-25	50	5F-1	STEEL	1210	79.58	78.44	83.0	-	-	32	25.5	6.5	29
60-5M-25	60	5F-1	STEEL	1210	95.49	94.35	102.0	-	-	32	25.0	7.0	70

Profil 8M / Teilung 8 mm

Repräsentative Riemenbreite; alle weiteren Breiten im PDF. Insgesamt 29 Baugrößen, alle Maße in mm.

Typenschlüssel Part Code	Zähnezahl Teeth	Bauform Type	Werkstoff Mat.	Spannbuchsen-Nr. Bush	Dp	De	Df	Dm	Di	F	S	R	Bordscheiben-Nr. Flange
TL38-8M-30	38	3F	STEEL	1615	96.77	95.39	102	-	-	38	38	-	70
TL40-8M-30	40	3F	STEEL	1615	101.86	100.49	106	-	-	38	38	-	77
TL44-8M-30	44	4F	STEEL	2012	112.05	110.67	120	-	86	38	32	3	75
TL48-8M-30	48	4F	STEEL	2012	122.23	120.86	128	-	90	38	32	3	78
TL56-8M-30	56	4F	STEEL	2012	142.60	141.23	150	-	110	38	32	3	85
TL64-8M-30	64	8F	STEEL	2517	162.97	161.60	168	125	38	45	7	–	90
TL72-8M-30	72	8WF	STEEL	2517	183.35	181.97	192	125	158	38	45	7	97
TL80-8M-30	80	8W	CAST IRON	2517	203.72	202.35	-	125	180	38	45	7	-
TL90-8M-30	90	8A	CAST IRON	2517	229.18	227.81	-	125	204	38	45	7	-
TL112-8M-30	112	8A	CAST IRON	2517	285.21	283.83	-	125	254	38	45	7	-
TL144-8M-30	144	8A	CAST IRON	2517	366.69	365.32	-	125	336	38	45	7	-
TL28-8M-50	28	4F	STEEL	1210	71.30	69.92	75	56	60	25	17.5	–	79
TL30-8M-50	30	5F	STEEL	1615	76.39	75.02	83	-	58	60	38	22	73
TL32-8M-50	32	5F	STEEL	1615	81.49	80.16	87	-	62	60	38	22	76
TL34-8M-50	34	SF	STEEL	1615	86.58	85.22	91	-	65	60	38	22	66
TL36-8M-50	36	SF	STEEL	1615	91.67	90.30	97	-	68	60	38	22	68
TL38-8M-50	38	SF	STEEL	1615	96.77	95.39	102	-	72	60	38	22	70
TL40-8M-50	40	4F	STEEL	2012	101.86	100.49	106	-	82	60	32	14	77
TL44-8M-50	44	4F	STEEL	2012	112.05	110.67	120	-	91	60	32	14	75
TL48-8M-50	48	4F	STEEL	2012	122.23	120.86	128	-	95	60	32	14	78
TL56-8M-50	56	4F	STEEL	2517	142.60	141.23	150	-	116	60	45	7.5	85
TL64-8M-50	64	4F	STEEL	2517	162.97	161.60	168	-	137	60	45	7.5	90
TL72-8M-50	72	9WF	STEEL	2517	183.35	181.97	192	125	158	60	45	7.5	97
TL80-8M-50	80	4	CAST IRON	3020	203.72	202.35	-	-	180	60	51	4.5	-
TL90-8M-50	90	9W	CAST IRON	3020	229.18	227.81	-	170	204	60	51	4.5	-
TL112-8M-50	112	9W	CAST I RON	3020	285.21	283.83	-	170	260	60	51	4.5	-
TL144-8M-50	144	9A	CAST IRON	3020	366.69	365.32	-	170	341	60	51	4.5	-
TL168-8M-50	168	7A	CAST IRON	3525	427.81	426.44	-	198	395	60	65	2.5	-
TL192-8M-50	192	7A	CAST IRON	3525	488.92	487.55	-	198	455	60	65	2.5	-

Profil 14M / Teilung 14 mm

Repräsentative Riemenbreite; alle weiteren Breiten im PDF. Insgesamt 34 Baugrößen, alle Maße in mm.

Typenschlüssel Part Code	Zähnezahl Teeth	Bauform Type	Werkstoff Mat.	Spannbuchsen-Nr. Bush	Dp	De	Df	Dm	Di	F	S	R	Bordscheiben-Nr. Flange
TL28-14M-40	28	4F	STEEL	2012	124.78	121.92	128	-	94	54	32	11.0	153
TL29-14M-40	29	4F	STEEL	2012	129.23	126.43	138	-	98	54	32	11.0	154
TL30-14M-40	30	4F	STEEL	2012	133.69	130.89	138	-	98	54	32	11.0	154
TL32-14M-40	32	4F	STEEL	2012	142.60	139.88	154	-	108	54	32	11.0	160
TL34-14M-40	34	4F	STEEL	2517	151.52	148.79	160	-	110	54	45	4.5	166
TL36-14M-40	36	4F	STEEL	2517	160.43	157.68	168	-	120	54	45	4.5	168
TL38-14M -40	38	4F	STEEL	2517	169.34	166.60	183	-	130	54	45	4.5	172
TL40-14M-40	40	4F	STEEL	2517	178.25	175.49	188	-	138	54	45	4.5	162
TL44- l4M-40	44	4F	STEEL	3020	196.08	193.28	211	-	155	54	51	1.5	175
TL48-14M-40	48	4F	STEEL	3020	213.90	211.11	226	-	170	54	51	1.5	180
TL56-14M-40	56	9WF	STEEL	3020	249.55	246.76	256	170	208	54	51	1.5	182
TL64-14M-40	64	9WF	CAST IRON	3020	285.21	282.41	296	170	240	54	51	1.5	184
TL72-14M-40	72	9W	CAST IRON	3020	320.86	318.06	-	170	280	54	51	1.5	-
TL80-14M-40	80	9A	CAST IRON	3020	356.51	353.71	-	170	315	54	51	1.5	-
TL90-14M-40	90	9A	CAST IRO N	3020	401.07	398.28	-	170	360	54	51	1.5	-
TL112-14M-40	112	9A	CAST IRON	3020	499.11	496.32	-	170	457	54	51	1.5	-
TL144-14M-40	144	9A	CAST IRON	3020	641.71	638.92	-	170	600	54	51	1.5	-
TL168-14M-40	168	9A	CAST IRON	3020	748.66	745.87	-	170	706	54	51	1.5	-
TL192-14M-40	192	9A	CAST IRON	3020	855.62	852.82	-	170	813	54	51	1.5	-
TL216-14M-40	216	9A	CAST IRON	3020	962.57	959.76	-	170	920	54	51	1.5	-
TL28-14M-55	28	4F	STEEL	2012	124.78	121.92	128	-	94	70	32	19.0	153
TL29-14M-55	29	4F	STEEL	2012	129.23	126.43	138	-	100	70	32	19.0	154
TL30-14M-55	30	4F	STEEL	2517	133.69	130.89	138	-	100	70	45	12.5	154
TL32-14M-55	32	4F	STEEL	2517	142.60	139.88	154	-	108	70	45	12.5	160
TL34-14M-55	34	4F	STEEL	2517	151.52	148.79	160	-	110	70	45	12.5	166
TL36-14M-55	36	4F	STEEL	2517	160.43	157.68	168	-	120	70	45	12.5	168
TL38-14M-55	38	4F	STEEL	2517	169.34	166.60	183	-	130	70	45	12.5	172
TL40-14M-55	40	4F	STEEL	2517	178.25	175.49	188	-	138	70	45	12.5	162
TL44-14M-55	44	4F	STEEL	3020	196.08	193.28	211	-	155	70	51	9.5	175
TL48-14M-55	48	4F	STEEL	3020	213.90	211.11	226	-	170	70	51	9.5	180
TL56-14M-55	56	9WF	STEEL	3020	249.55	246.76	256	170	208	70	51	9.5	182
TL64-14M-55	64	9WF	CAST IRON	3020	285.21	282.41	296	170	240	70	51	9.5	184
TL72-14M-55	72	9W	CAST IRON	3020	320.86	318.06	-	170	280	70	51	9.5	-
TL80-14M-55	80	9A	CAST IRON	3020	356.51	353.71	-	170	315	70	51	9.5	-

Legende: Dp Teilkreisdurchmesser · De Außendurchmesser · Df Fuß-/Bordscheibendurchmesser · Dm Nabendurchmesser · F Zahnbreite · Die Bordscheiben-Nr. bezeichnet den passenden Bordring; Ausführungen mit Kegelbohrung benötigen zusätzlich eine Taper-Lock-Spannbuchse. Weitere Riemenbreiten, Zähnezahlen und die vollständigen Daten entnehmen Sie bitte dem PDF-Datenblatt.
