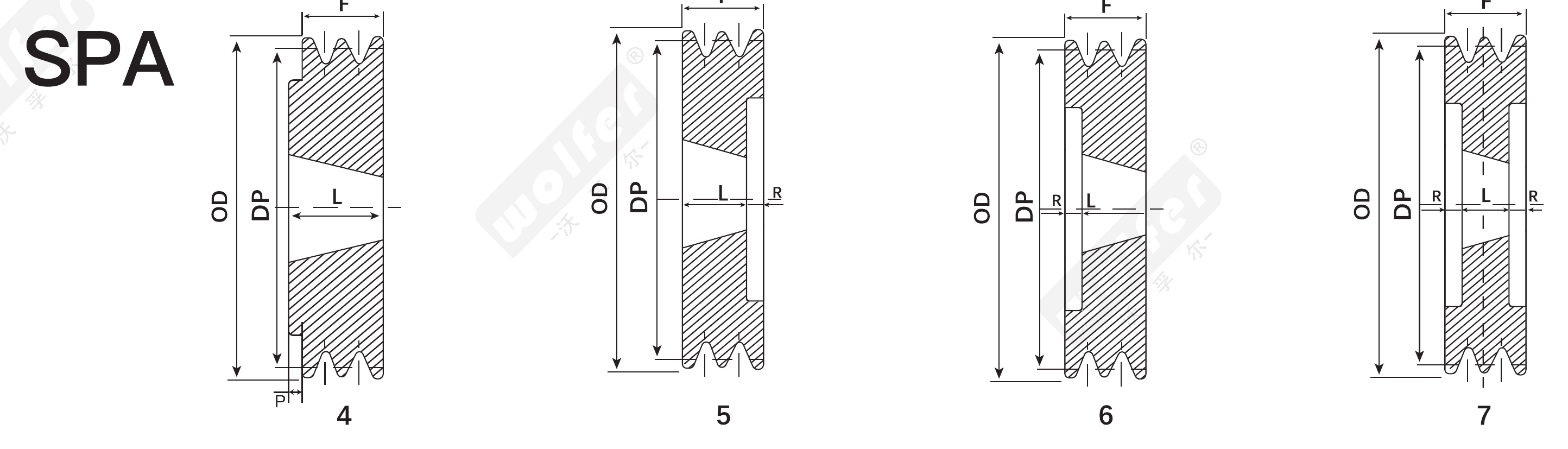

Maßtabelle Schmalkeilriemenscheiben SPA

Insgesamt 202 Baugrößen; die Tabelle lässt sich senkrecht und waagerecht scrollen. Alle Maße in mm.

Typ Size	Wirkdurchmesser DP (mm)	Außendurchmesser OD (mm)	Spannbuchsentyp Bush No	Ausführung Type	Zugehörige Maße (mm)
Typ Size	Wirkdurchmesser DP (mm)	Außendurchmesser OD (mm)	Spannbuchsentyp Bush No	Ausführung Type	F	L	R	P
SPA 80×1	80	85.6	1210	4	20	25		5
SPA 80×2	80	85.6	1210	5	35	25	10
SPA 80×3	80	85.6	1210	5	50	25	25
SPA 80×4	80	85.6	1215	5	65	38	27
SPA 85×1	85	90.6	1210	4	20	25		5
SPA 85×2	85	90.6	1210	5	35	25	10
SPA 85×3	85	90.6	1210	5	50	25	25
SPA 85×4	85	90.6	1215	5	65	38	27
SPA 90×1	90	95.6	1210	4	20	25		5
SPA 90×2	90	95.6	1610	5	35	25	10
SPA 90×3	90	95.6	1610	5	50	25	25
SPA 90×4	90	95.6	1615	5	65	38	27
SPA 90×5	90	95.6	1615	5	80	38	42
SPA 95×1	95	100.6	1210	4	20	25		5
SPA 95×2	95	100.6	1610	5	35	25	10
SPA 95×3	95	100.6	1610	5	50	25	25
SPA 95×4	95	100.6	1615	5	65	38	27
SPA 95×5	95	100.6	1615	5	80	38	42
SPA 100×1	100	105.6	1610	4	20	25		5
SPA 100×2	100	105.6	1610	5	35	25	10
SPA 100×3	100	105.6	1610	6	50	25	25
SPA 100×4	100	105.6	1615	6	65	38	27
SPA 100×5	100	105.6	1615	6	80	38	42
SPA 100×6	100	105.6	1610	7	95	25	35
SPA 106×1	106	111.6	1610	4	20	25		5
SPA 106×2	106	111.6	1610	5	35	25	10
SPA 106×3	106	111.6	1610	6	50	25	25
SPA 106×4	106	111.6	2012	5	65	32	33
SPA 106×5	106	111.6	2012	5	80	32	48
SPA 106×6	106	111.6	2012	5	95	32	63
SPA 112×1	112	117.6	1610	4	20	25		5
SPA 112×2	112	117.6	1610	5	35	25	10
SPA 112×3	112	117.6	2012	5	50	32	18
SPA 112×4	112	117.6	2012	5	65	32	33
SPA 112×5	112	117.6	2012	5	80	32	48
SPA 112×6	112	117.6	2012	5	95	32	63
SPA 118×1	118	123.6	1610	4	20	25		5
SPA 118×2	118	123.6	1610	5	35	25	10
SPA 118×3	118	123.6	2012	6	50	32	18
SPA 118×4	118	123.6	2012	6	65	32	33
SPA 118×5	118	123.6	2012	6	80	32	48
SPA 118×6	118	123.6	2012	5	95	32	63
SPA 125×1	125	130.6	1610	4	20	25		5
SPA 125×2	125	130.6	1610	5	35	25	10.0
SPA 125×3	125	130.6	2012	6	50	32	18.0
SPA 125×4	125	130.6	2012	6	65	32	33.0
SPA 125×5	125	130.6	2012	7	80	32	24.0
SPA 125×6	125	130.6	2012	7	95	32	31.5
SPA 132×1	132	137.6	1610	4	20	25		5
SPA 132×2	132	137.6	2012	5	35	32	3.0
SPA 132×3	132	137.6	2012	6	50	32	18.0
SPA 132×4	132	137.6	2517	6	65	45	20.0
SPA 132×5	132	137.6	2517	7	80	45	17.5
SPA 132×6	132	137.6	2517	7	95	45	25.0
SPA 140×1	140	145.6	1610	4	20	25		5
SPA 140×2	140	145.6	2012	5	35	32	3.0
SPA 140×3	140	145.6	2517	5	50	45	5.0
SPA 140×4	140	145.6	2517	6	65	45	20.0
SPA 140×5	140	145.6	2517	7	80	45	17.5
SPA 140×6	140	145.6	2517	7	95	45	25.0
SPA 150×1	150	155.6	1610	8	20	25		5
SPA 150×2	150	155.6	2012	5	35	32	3.0
SPA 150×3	150	155.6	2517	5	50	45	5.0
SPA 150×4	150	155.6	2517	6	65	45	20.0
SPA 150×5	150	155.6	2517	7	80	45	17.5
SPA 150×6	150	155.6	2517	7	95	45	25.0
SPA 160×1	160	165.6	1610	8	20	25		5
SPA 160×2	160	165.6	2012	5	35	32	3.0
SPA 160×3	160	165.6	2517	5	50	45	5.0
SPA 160×4	160	165.6	2517	6	65	45	20.0
SPA 160×5	160	165.6	2517	7	80	45	17.5
SPA 160×6	160	165.6	2517	7	95	45	25.0
SPA 170×1	170	175.6	1610	8	20	25		5
SPA 170×2	170	175.6	2012	15-1	35	32	3.0
SPA 170×3	170	175.6	2517	5	50	45	5.0
SPA 170×4	170	175.6	2517	6	65	45	20.0
SPA 170×5	170	175.6	2517	7	80	45	17.5
SPA 170×6	170	175.6	2517	7	95	45	25.0
SPA 180×1	180	185.6	1610	8	20	25		5
SPA 180×2	180	185.6	2012	9	35	32	1.5
SPA 180×3	180	185.6	2517	5	50	45	5.0
SPA 180×4	180	185.6	2517	6	65	45	20.0
SPA 180×5	180	185.6	3020	7	80	51	14.5
SPA 180×6	180	185.6	3020	7	95	51	22.0
SPA 190×1	190	195.6	1610	8	20	25		5
SPA 190×2	190	195.6	2012	15	35	32	3.0
SPA 190×3	190	195.6	2517	5	50	45	5.0
SPA 190×4	190	195.6	2517	6	65	45	20.0
SPA 190×5	190	195.6	3020	6	80	51	29.0
SPA 190×6	190	195.6	3020	7	95	51	22.0
SPA 200×1	200	205.6	2012	8	20	32		12
SPA 200×2	200	205.6	2517	10	35	45		5
SPA 200×3	200	205.6	2517	9	50	45	2.5
SPA 200×4	200	205.6	3020	6	65	51	14.0
SPA 200×5	200	205.6	3020	7	80	51	14.5
SPA 200×6	200	205.6	3020	7	95	51	22.0
SPA 212×1	212	217.6	2012	8	20	32		12
SPA 212×2	212	217.6	2517	8	35	45		10
SPA 212×3	212	217.6	2517	9	50	45	2.5
SPA 212×4	212	217.6	3020	6	65	51	14.0
SPA 212×5	212	217.6	3020	6	80	51	29.0
SPA 212×6	212	217.6	3020	7	95	51	22.0
SPA 224×1	224	229.6	2012	13	20	32		12.0
SPA 224×2	224	229.6	2517	13	35	45		10.0
SPA 224×3	224	229.6	2517	12	50	45	2.5
SPA 224×4	224	229.6	3020	6	65	51	14.0
SPA 224×5	224	229.6	3020	6	80	51	29.0
SPA 224×6	224	229.6	3020	7	95	51	22.0
SPA 236×1	236	241.6	2012	13	20	32		12.0
SPA 236×2	236	241.6	2517	13	35	45		10.0
SPA 236×3	236	241.6	2517	12	50	45	2.5
SPA 236×4	236	241.6	3020	9	65	51	7.0
SPA 236×5	236	241.6	3020	9	80	51	14.5
SPA 236×6	236	241.6	3020	9	95	51	22.0
SPA 250×1	250	255.6	2012	11	20	32		6.0
SPA 250×2	250	255.6	2517	11	35	45		5.0
SPA 250×3	250	255.6	2517	12	50	45	2.5
SPA 250×4	250	255.6	3020	9	65	51	7.0
SPA 250×5	250	255.6	3020	9	80	51	14.5
SPA 250×6	250	255.6	3020	9	95	51	22.0
SPA 265×4	265	270.6	3020	9	65	51	7.0
SPA 265×5	265	270.6	3020	9	80	51	14.5
SPA 265×6	265	270.6	3535	7	95	89	3.0
SPA 280×1	280	285.6	2012	13	20	32		12.0
SPA 280×2	280	285.6	2517	13	35	45		10.0
SPA 280×3	280	285.6	2517	12	50	45	2.5
SPA 280×4	280	285.6	3020	12	65	51	7.0
SPA 280×5	280	285.6	3535	10	80	89		4.5
SPA 280×6	280	285.6	3535	9	95	89	3.0
SPA 300×1	300	305.6	2012	13	20	32		12.0
SPA 300×2	300	305.6	2517	13	35	45		10.0
SPA 300×3	300	305.6	3020	13	50	51		1.0
SPA 300×4	300	305.6	3020	12	65	51	7.0
SPA 300×5	300	305.6	3535	8	80	89		9.0
SPA 300×6	300	305.6	3535	9	95	89	3.0
SPA 315×1	315	320.6	2012	13	20	32		12.0
SPA 315×2	315	320.6	2517	13	35	45		10.0
SPA 315×3	315	320.6	3020	11	50	51		0.5
SPA 315×4	315	320.6	3020	12	65	51	7
SPA 315×5	315	320.6	3535	10	80	89		4.5
SPA 315×6	315	320.6	3535	9	95	89	3
SPA 335×1	335	340.6	2517	11	20	45		12.5
SPA 335×2	335	340.6	2517	11	35	45		5.0
SPA 335×3	335	340.6	3020	11	50	51		0.5
SPA 335×4	335	340.6	3020	12	65	51	7
SPA 355×1	355	360.6	2012	13	20	32		12.0
SPA 355×2	355	360.6	2517	13	35	45		10.0
SPA 355×3	355	360.6	3020	11	50	51		0.5
SPA 355×4	355	360.6	3020	12	65	51	7
SPA 355×5	355	360.6	3525	11	80	89		4.5
SPA 355×6	355	360.6	3535	12	95	89	3
SPA 375×1-G	375	380.6	2012	11	20	32		6.0
SPA 375×2-G	375	380.6	2517	11	35	45		5.0
SPA 375×3-G	375	380.6	3020	11	50	51		0.5
SPA 375×4	375	380.6	3020	12	65	51	7
SPA 375×5	375	380.6	3535	11	80	89		4.5
SPA 400×1	400	405.6	2012	13	20	32		12.0
SPA 400×2	400	405.6	2517	13	35	45		10.0
SPA 400×3	400	405.6	3020	13	50	51		1.0
SPA 400×4	400	405.6	3020	12	65	51	7
SPA 400×5	400	405.6	3535	11	80	89		4.5
SPA 400×6	400	405.6	3535	12	95	89	3
SPA 425×1-G	425	430.6	2517	11	20	45		12.5
SPA 425×2-G	425	430.6	2517	11	35	45		5.0
SPA 425×3	425	430.6	3020	13	50	51		1.0
SPA 425×4	425	430.6	3020	12	65	51	7
SPA 450×1	450	455.6	2012	13	20	32		12.0
SPA 450×2	450	455.6	2517	13	35	45		10.0
SPA 450×3	450	455.6	3020	13	50	51		1.0
SPA 450×4	450	455.6	3020	12	65	51	7
SPA 450×5	450	455.6	3535	11	80	89		4.5
SPA 450×6	450	455.6	3535	12	95	89	3
SPA 500×1	500	505.6	2517	13	20	45		25.0
SPA 500×2	500	505.6	2517	13	35	45		10.0
SPA 500×3	500	505.6	3020	13	50	51		1.0
SPA 500×4	500	505.6	3020	12	65	51	7
SPA 500×5	500	505.6	3535	11	80	89		4.5
SPA 500×6	500	505.6	3535	12	95	89	3
SPA 560×2	560	565.6	3020	13	35	51		16.0
SPA 560×3	560	565.6	3020	13	50	51		1.0
SPA 560×4	560	565.6	3535	11	65	89		12.0
SPA 560×5	560	565.6	3535	11	80	89		4.5
SPA 560×6	560	565.6	3535	12	95	89	3
SPA 630×1	630	635.6	2517	11	20	45		12.5
SPA 630×2	630	635.6	3020	11	35	51		8.0
SPA 630×3	630	635.6	3020	13	50	51		1.0
SPA 630×4	630	635.6	3535	11	65	89		12.0
SPA 630×5	630	635.6	3535	11	80	89		4.5
SPA 630×6	630	635.6	4040	11	95	102		3.5
SPA 800×2	800	805.6	3535	11	35	89		27.0
SPA 800×3	800	805.6	3535	11	50	89		19.5
SPA 800×4	800	805.6	3535	11	65	89		12.0
SPA 800×5	800	805.6	4040	11	80	102		11.0
SPA 800×6	800	805.6	4040	11	95	102		3.5
SPA 900×3	900	905.6	3535	11	50	89		19.5
SPA 900×4	900	905.6	3535	11	65	89		12.0
SPA 900×5	900	905.6	4040	11	80	102		11.0
SPA 900×6	900	905.6	4040	11	95	102		3.5
SPA 1000×3	1000	1005.6	3535	11	50	89		19.5
SPA 1000×4	1000	1005.6	4040	11	65	102		18.5
SPA 1000×5	1000	1005.6	4545	11	80	114		17.0
SPA 1000×6	1000	1005.6	4545	11	95	114		9.5

Die zugehörigen Einbaumaße (E / L / F / R / P usw.) und alle verbindlichen Daten entnehmen Sie bitte dem PDF-Datenblatt.
