Produkt · Drehbewegung

Kettenräder

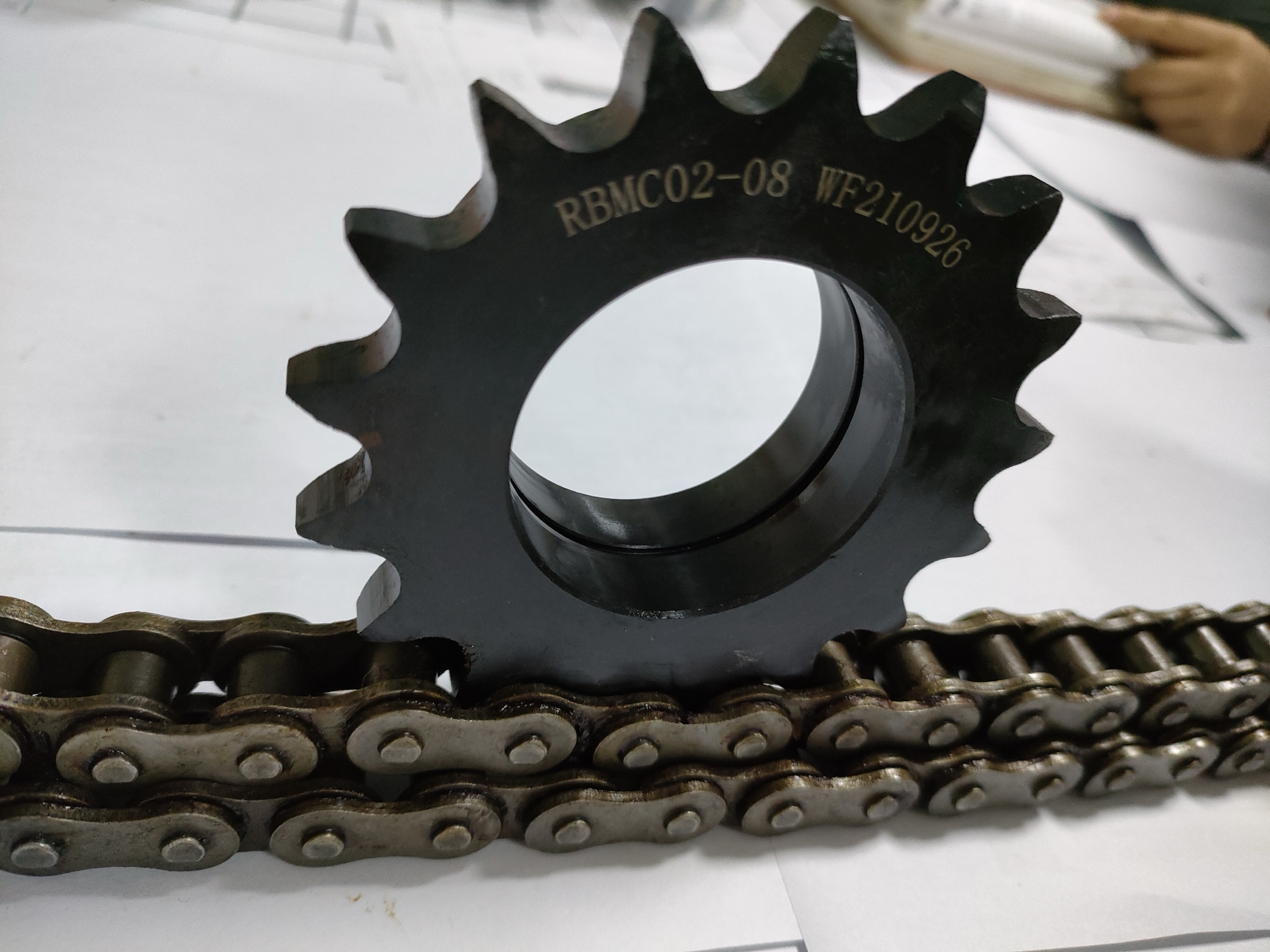

Kettenräder für Rollenketten und kundenspezifische Industriekettenräder – mit gehärteten Zähnen und Sondernaben.

Wolfer fertigt ein-, zwei- und dreireihige Kettenräder für Rollenketten von ANSI #25 bis #240, mit Teilungen von rund 6,35 mm bis 76,2 mm. Die Zahnflanken lassen sich zur Erhöhung der Standzeit induktionshärten; die Nabe drehen wir passend zu Wellendurchmesser, Passfedernut und Gewindestiftanordnung des Kunden.

ANGEBOT ANFORDERN Mit einem Ingenieur sprechen →

Galerie

Produktübersicht

Klicken Sie auf eine Kategorie, um das zugehörige Datenblatt (PDF) zu öffnen; Kategorien ohne Foto bleiben leer.

Kettenräder mit Nabe Datenblatt PDF →

Kettenräder mit angeformter Nabe: Bohrung, Passfedernut und Gewindestift sitzen in der Nabe; hohe Steifigkeit, direkte Montage auf der Welle. Für An- und Abtriebsräder in allgemeinen Kettenantrieben und überall dort, wo direkt auf der Welle montiert wird.

Kettenradscheiben Datenblatt PDF →

Nabenlose Kettenradscheiben – flach, leicht und günstig, zum Anschweißen oder Anschrauben an Flansch oder Nabe. Für Kettenantriebe mit großem Durchmesser, für Abtriebsräder oder für kundenspezifische Montagelösungen.

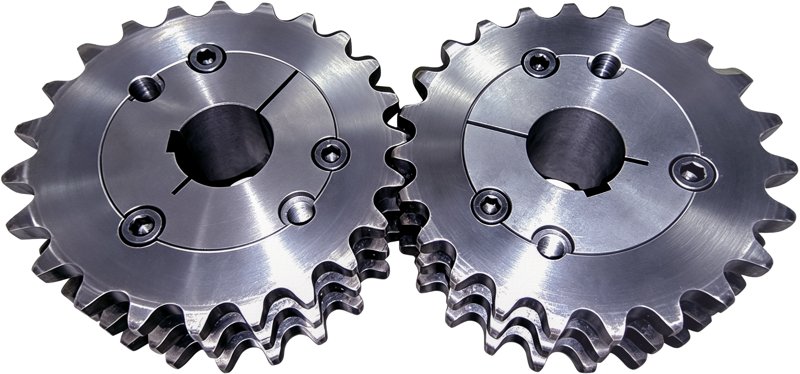

Kettenräder für Spannbuchsen Datenblatt PDF →

Montage über Taper-Lock-Spannbuchse: passfederfrei, schnell zu montieren und zu demontieren, gut zentriert – und ein Radkörper passt auf mehrere Wellendurchmesser. Für Kettenantriebe mit schnellem Wechsel und häufiger Wartung.

Außerdem: Kennwerte von Rollenketten und Antriebsauslegung (PDF) →

Kettenteilung

ANSI #25 – #240
Zähnezahl

8 – 120+ Zähne
Nabenform

Typ A · Typ B · Typ C · Typ D
Härte

Zahnflanke HRC 50–55

Was wir fertigen

Kettenräder nach Zeichnung

Typ A – Flachscheibe

Ohne Nabe – Wellenmontage über Klemmelement oder Buchse

Typ B – einseitige Nabe

Nabe auf einer Seite, Flachscheibe auf der anderen

Typ C – beidseitige Nabe

Nabe auf beiden Seiten – für höher belastete Wellen

Typ D – geteilte Nabe

Abnehmbare Nabe auf einer verzahnten Kettenradscheibe – für die Montage mit Spannbuchse

Zwei- / dreireihige Kettenräder

Zwei- oder dreireihige Ketten für Antriebe höherer Leistung

Umlenkkettenräder

Mit Lagerbohrung – für Spannrollen

Kettenräder für Rollenketten sind in Förderanlagen, Verpackungsmaschinen, Landmaschinen und Fahrgeschäften zu Hause und gehören zu den verbreitetsten Grundbauteilen der Antriebstechnik. Wir liefern vier Nabenformen: Typ A als Flachscheibe, Typ B mit einseitiger Nabe, Typ C mit beidseitiger Nabe und Typ D mit geteilter, abnehmbarer Nabe – die Zähnezahl ist jeweils frei wählbar.

Die Zahnflanken lassen sich auf HRC 50–55 induktionshärten, sodass die Kettenrollen dauerhaft auf einer harten Flanke laufen und der Verschleißwiderstand steigt. Die Nabenbohrung reiben oder räumen wir nach Zeichnung; Gewindestiftflächen, Passfedernuten und Presspassungen sind möglich.

Für Sonderteilungen – große Industrierollenketten oder Kettenräder für Ketten mit Mitnehmern – genügt uns die Angabe der Kettenspezifikation; wir fertigen auch Einzelstücke.

Normen

Gefertigt nach internationalen Toleranznormen.

ANSI B29.1, Norm für Rollenketten & Kettenräder
ISO 606
DIN 8187 / DIN 8188

Prüfung

Jedes Teil wird vor dem Versand gemessen.

Zahnprofilprojektor: Prüfung von Teilung und Fußrundung
KMG: Prüfung von Nabenkonzentrizität und Rundlauf
Härteprüfgerät nach Rockwell

Anwendungen

Wo diese Kettenräder eingesetzt werden

01 / 03

Industrieautomation

Förderantriebe, Taktmechanismen in Verpackungslinien

02 / 03

Werkzeugmaschinen

Fördermechanismen für den Werkzeugwechsel, Rundschalttische

03 / 03

Robotik

Für kostengünstigere Roboterachsen, bei denen etwas Flankenspiel zulässig ist

FAQ

Die häufigsten Fragen von Ingenieuren beim Einkauf von Kettenrädern

Fertigen Sie Kettenräder für Sonderketten?

Ja. Senden Sie uns das Datenblatt der Kette oder direkt ein Kettenmuster, dann fertigen wir das passende Kettenrad. Häufig angefragt werden Ketten mit Anbauteilen, große Landmaschinenketten und Sonderketten für Fördertechnik.

Liefern Sie die passende Kette mit?

Unser Schwerpunkt liegt auf der Fertigung von Kettenrädern. Wird ein komplettes Set aus Kettenrad und Kette benötigt, arbeiten wir mit führenden chinesischen Kettenherstellern wie Donghua zusammen. Teilen Sie uns Betriebsbedingungen und Einsatzdauer mit, dann empfehlen wir die passende Kettenqualität.
