Schmalkeilriemenscheiben SPC – für Spannbuchse · DP 200–1250 mm

Name: Schmalkeilriemenscheiben SPC – für Spannbuchse · DP 200–1250 mm
Brand: Wolfer

Technische Daten · Auswahl

Auswahl Schmalkeilriemenscheiben SPC

All 138 standard sizes from the catalogue PDF. Search by model or filter by grooves, datum Ø (DP), bush no. or type. All dimensions in mm.

DIN 2211 narrow V-belt pulley SPC · taper-bush mounting (matching bush no., quick fit/removal) · cast iron · Model code: datum Ø × grooves (e.g. SPC 90×3 = 90 mm datum, 3 grooves) · all dimensions in mm

Typensuche

Rillen

Richtdurchmesser DP

–

Buchsen-Nr.

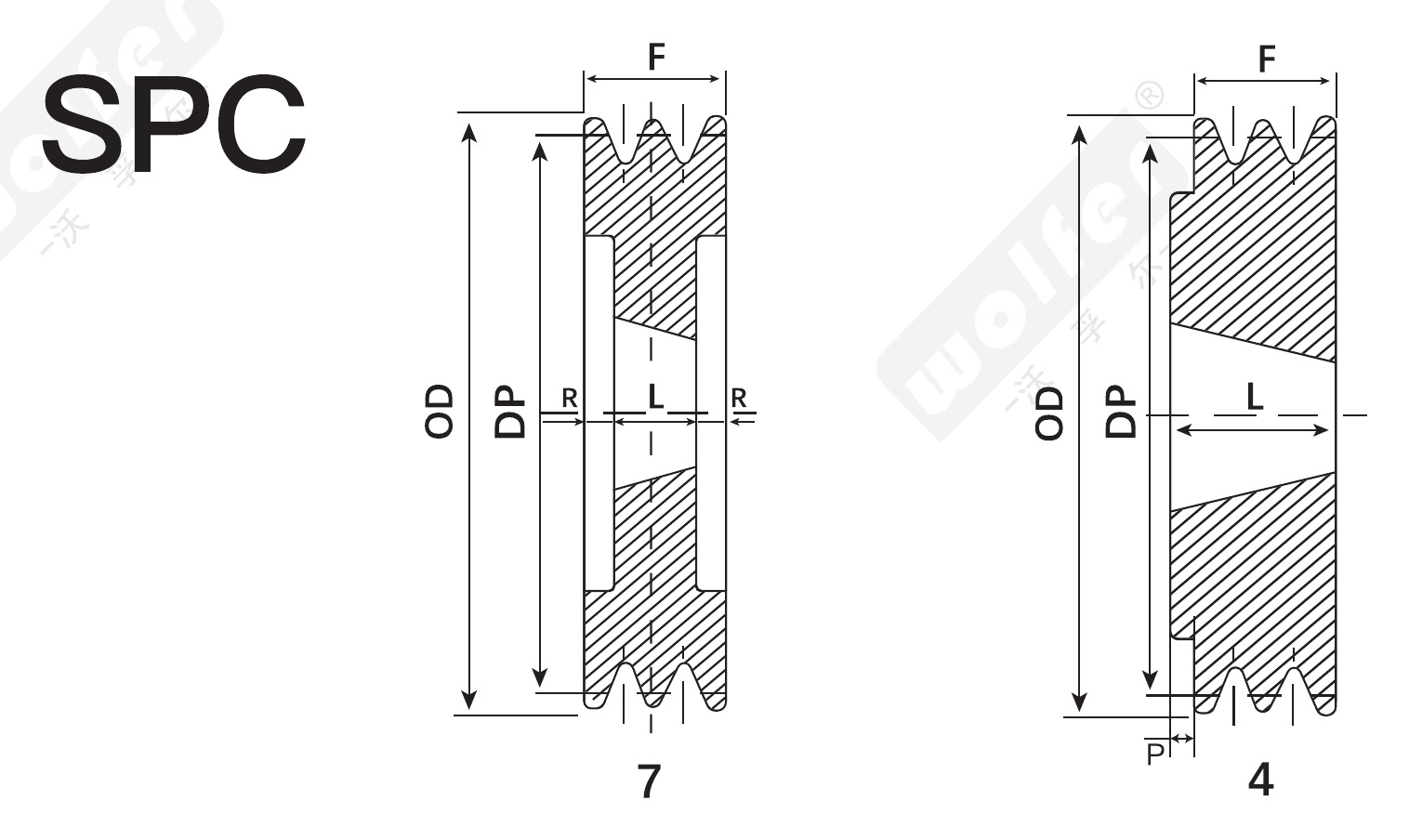

Bauart (Zeichnung anklicken zum Filtern)

Vollständige Maßtabelle · 138 Größen (statische Version zum Drucken und für die Volltextsuche)

Auswahl Schmalkeilriemenscheiben SPC (138)
Größe	Richtdurchmesser DP	Außen-Ø OD	Spannbuchse Nr.	Bauform	F	L	R	P
SPC 200×3	200	209.6	2517	7	85	45	20	—
SPC 200×4	200	209.6	3020	7	110.6	51	29.8	—
SPC 200×5	200	209.6	3535	7	136	89	23.5	—
SPC 200×6	200	209.6	3535	7	161.6	89	36.3	—
SPC 200×8	200	209.6	3535	7	212.6	89	61.8	—
SPC 212×3	212	221.6	3020	7	85	51	17	—
SPC 212×4	212	221.6	3020	7	110.5	51	29.8	—
SPC 212×5	212	221.6	3535	7	136	89	23.5	—
SPC 212×6	212	221.6	3535	7	161.5	89	36.3	—
SPC 212×8	212	221.6	3535	7	212.5	89	61.8	—
SPC 224×3	224	233.6	3020	7	85	51	17	—
SPC 224×4	224	233.6	3535	7	110.5	89	10.8	—
SPC 224×5	224	233.6	3535	7	136	89	23.5	—
SPC 224×6	224	233.6	3535	7	161.5	89	36.3	—
SPC 224×8	224	233.6	3535	7	212.5	89	61.8	—
SPC 224×10	224	233.6	4040	7	263.5	102	80.8	—
SPC 236×3	236	245.6	3020	7	85	51	17	—
SPC 236×4	236	245.6	3535	7	110.5	89	10.8	—
SPC 236×5	236	245.6	3535	7	136	89	23.5	—
SPC 236×6	236	245.6	3535	7	161.5	89	36.3	—
SPC 236×8	236	245.6	3535	7	212.5	89	61.8	—
SPC 236×10	236	245.6	4040	7	263.5	102	80.8	—
SPC 250×3	250	259.6	3020	7	85	51	17	—
SPC 250×4	250	259.6	3535	7	110.5	89	10.8	—
SPC 250×5	250	259.6	3535	7	136	89	23.5	—
SPC 250×6	250	259.6	3535	7	161.5	89	36.3	—
SPC 250×8	250	259.6	3535	7	212.5	89	61.8	—
SPC 250×10	250	259.6	4040	7	263.5	102	80.8	—
SPC 265×3	265	274.6	3535	4	85	89	—	4
SPC 265×4	265	274.6	3535	7	110.5	89	10.8	—
SPC 265×5	265	274.6	3535	7	136	89	23.5	—
SPC 265×6	265	274.6	3535	7	161.5	89	36.3	—
SPC 265×8	265	274.6	3535	7	212.5	89	61.8	—
SPC 265×10	265	274.6	4040	7	263.5	102	80.8	—
SPC 280×3	280	289.6	3535	8	85	89	—	4
SPC 280×4	280	289.6	3535	9	110.5	89	10.8	—
SPC 280×5	280	289.6	3535	9	136	89	23.5	—
SPC 280×6	280	289.6	3535	7	161.5	89	36.3	—
SPC 280×8	280	289.6	3535	7	212.5	89	61.8	—
SPC 280×10	280	289.6	4040	7	263.5	102	80.8	—
SPC 300×3	300	309.6	3535	10	85	89	—	2
SPC 300×4	300	309.6	3535	9	110.5	89	10.8	—
SPC 300×5	300	309.6	3535	9	136	89	23.5	—
SPC 300×6	300	309.6	3535	9	161.5	89	36.3	—
SPC 300×8	300	309.6	4040	7	212.5	102	55.3	—
SPC 300×10	300	309.6	4545	7	263.5	114	74.8	—
SPC 315×3	315	324.6	3535	10	85	89	—	2
SPC 315×4	315	324.6	3535	9	110.5	89	10.8	—
SPC 315×5	315	324.6	3535	9	136	89	23.5	—
SPC 315×6	315	324.6	3535	9	161.5	89	36.3	—
SPC 315×8	315	324.6	4040	7	212.5	102	55.3	—
SPC 315×10	315	324.6	4545	7	263.5	114	74.8	—
SPC 335×3	335	344.6	3535	11	85	89	—	2
SPC 335×4	335	344.6	3535	12	110.5	89	10.8	—
SPC 335×5	335	344.6	3535	9	136	89	23.5	—
SPC 335×6	335	344.6	3535	9	161.5	89	36.3	—
SPC 335×8	335	344.6	4040	9	212.5	102	55.3	—
SPC 335×10	335	344.6	4545	7	263.5	114	74.8	—
SPC 355×3	355	364.6	3535	11	85	89	—	2
SPC 355×4	355	364.6	3535	12	110.5	89	10.8	—
SPC 355×5	355	364.6	3535	12	136	89	23.5	—
SPC 355×6	355	364.6	3535	9	161.5	89	36.3	—
SPC 355×8	355	364.6	4040	9	212.5	102	55.3	—
SPC 355×10	355	364.6	4545	7	263.5	102	80.8	—
SPC 375×3	375	384.6	3535	11	85	89	—	2
SPC 375×4	375	384.6	3535	12	110.5	89	10.8	—
SPC 375×5	375	384.6	3535	12	136	89	23.5	—
SPC 375×6	375	384.6	4040	9	161.5	102	29.8	—
SPC 375×8	375	384.6	4545	9	212.5	114	49.3	—
SPC 375×10	375	384.6	4545	9	263.5	114	74.8	—
SPC 400×3	400	409.6	3535	11	85	89	—	2
SPC 400×4	400	409.6	3535	12	110.5	89	10.8	—
SPC 400×5	400	409.6	3535	12	136	89	23.5	—
SPC 400×6	400	409.6	4040	9	161.5	102	29.8	—
SPC 400×8	400	409.6	4545	9	212.5	114	49.3	—
SPC 400×10	400	409.6	5050	9	263.5	127	68.3	—
SPC 425×3	425	434.6	3535	11	85	89	—	2
SPC 425×4	425	434.6	3535	12	110.5	89	10.8	—
SPC 425×5	425	434.6	3535	12	136	89	23.5	—
SPC 425×6	425	434.6	4040	9	161.5	102	29.8	—
SPC 425×8	425	434.6	4545	9	212.5	114	49.3	—
SPC 450×3	450	459.6	3535	11	85	89	—	2
SPC 450×4	450	459.6	3535	12	110.5	89	10.8	—
SPC 450×5	450	459.6	4040	12	136	102	17	—
SPC 450×6	450	459.6	4545	9	161.5	114	23.8	—
SPC 450×8	450	459.6	5050	9	212.5	127	42.8	—
SPC 450×10	450	459.6	5050	9	263.5	127	68.3	—
SPC 475×3	475	484.6	3535	11	85	89	—	2
SPC 475×4	475	484.6	3535	12	110.5	89	10.8	—
SPC 475×5	475	484.6	4040	12	136	102	17	—
SPC 475×6	475	484.6	4545	9	161.5	114	23.8	—
SPC 475×8	475	484.6	5050	9	212.5	127	42.8	—
SPC 475×10	475	484.6	5050	9	263.5	127	68.3	—
SPC 500×3	500	509.6	3535	11	85	89	—	2
SPC 500×4	500	509.6	3535	12	110.5	89	10.8	—
SPC 500×5	500	509.6	4040	12	136	102	17	—
SPC 500×6	500	509.6	4545	12	161.5	114	23.8	—
SPC 500×8	500	509.6	5050	9	212.5	127	42.8	—
SPC 500×10	500	509.6	5050	9	263.5	127	68.3	—
SPC 530×3	530	539.6	3535	11	85	89	—	2
SPC 530×4	530	539.6	4040	12	110.5	102	4.3	—
SPC 530×5	530	539.6	4545	12	136	114	11	—
SPC 530×6	530	539.6	5050	12	161.5	127	17.3	—
SPC 530×8	530	539.6	5050	9	212.5	127	42.8	—
SPC 530×10	530	539.6	5050	9	263.5	127	68.3	—
SPC 560×3	560	569.6	3535	11	85	89	—	2
SPC 560×4	560	569.6	4040	12	110.5	102	4.3	—
SPC 560×5	560	569.6	4545	12	136	114	11	—
SPC 560×6	560	569.6	5050	12	161.5	127	17.3	—
SPC 560×8	560	569.6	5050	12	212.5	127	42.8	—
SPC 560×10	560	569.6	5050	12	263.5	127	68.3	—
SPC 630×3	630	639.6	4040	11	85	102	—	8.5
SPC 630×4	630	639.6	4545	11	110.5	114	—	1.8
SPC 630×5	630	639.6	5050	12	136	127	4.5	—
SPC 630×6	630	639.6	5050	12	161.5	114	17.3	—
SPC 630×8	630	639.6	5050	12	212.5	127	42.8	—
SPC 630×10	630	639.6	5050	12	263.5	127	68.3	—
SPC 710×3	710	719.6	4040	11	85	102	—	8.5
SPC 710×4	710	719.6	4040	12	110.5	102	4.3	—
SPC 710×5	710	719.6	5050	12	136	127	4.5	—
SPC 710×6	710	719.6	5050	12	161.5	127	17.3	—
SPC 710×8	710	719.6	5050	12	212.5	127	42.8	—
SPC 710×10	710	719.6	5050	12	263.5	127	68.3	—
SPC 800×3	800	809.6	4545	11	85	114	—	14.5
SPC 800×4	800	809.6	5050	11	110.5	127	—	8.3
SPC 800×5	800	809.6	5050	12	136	127	4.5	—
SPC 800×6	800	809.6	5050	12	161.5	127	17.3	—
SPC 800×8	800	809.6	5050	12	212.5	127	42.8	—
SPC 800×10	800	809.6	5050	12	263.5	127	68.3	—
SPC 1000×3	1000	1009.6	5050	11	85	127	—	21
SPC 1000×4	1000	1009.6	5050	11	110.5	127	—	8.3
SPC 1000×5	1000	1009.6	5050	12	136	127	4.5	—
SPC 1000×6	1000	1009.6	5050	12	161.5	127	17.3	—
SPC 1000×8	1000	1009.6	5050	12	212.5	127	42.8	—
SPC 1000×10	1000	1009.6	5050	12	263.5	127	68.3	—
SPC 1250×5	1250	1259.6	5050	12	136	127	4.5	—
SPC 1250×6	1250	1259.6	5050	12	161.5	127	17.3	—
SPC 1250×8	1250	1259.6	5050	12	212.5	127	42.8	—

Statische Kopie der Auswahldaten zum Nachschlagen und Drucken; zum Filtern, Sortieren und Anfragen bitte die interaktive Auswahl oben verwenden. Alle Maße in mm; vollständiges Programm und Toleranzen laut PDF-Katalog.

Spaltentitel anklicken zum Sortieren. Befestigung mit Spannbuchse — Buchsen-Nr. und Wellenbohrung angeben. Quelle: Wolfer-Keilriemenscheibenkatalog. PDF-Katalog herunterladen ↗

FAQ

Häufige Fragen zu dieser Baureihe

Schmalkeilriemenscheibe SPC: Welchen Größenbereich deckt die Tabelle ab?

Die Tabelle enthält 138 Standard-SPC-Scheiben: Richtdurchmesser 200–1250 mm, 3–10 Rillen, alle für Taper-Lock-Spannbuchsen (Buchsengrößen 2517 / 3020 / 3535 / 4040 / 4545 / 5050). Die Rillen entsprechen DIN 2211 / ISO 4183; andere Durchmesser, Rillenzahlen und Vollnabenausführungen nach Zeichnung.

Schmalkeilriemenscheibe SPC: Was ist das und wann ist es die richtige Wahl?

Schmalkeilriemenscheiben SPC (für Taper-Bush-Spannbuchse), Wirkdurchmesser DP 200–1250 mm, 3–12 Rillen; Montage über Taper-Lock-Spannbuchse, passfederfrei und schnell. Wählen Sie das Profil nach Leistung und Scheibengröße: SPZ ist das schmalste Profil für kompakte Antriebe kleiner bis mittlerer Leistung, SPA und SPB decken Lüfter, Pumpen und Kompressoren im mittleren Bereich ab, SPC ist für schwere, leistungsstarke Antriebe mit vielen Rillen. Alle Scheiben sitzen auf einer Taper-Lock-Spannbuchse – eine Scheibe passt auf viele Wellendurchmesser und lässt sich ohne Abzieher demontieren.

Schmalkeilriemenscheibe SPC: Kann ich eine Größe bestellen, die nicht in der Tabelle steht – auch als Einzelstück?

Ja. Alles auf dieser Seite wird nach Zeichnung gefertigt; die Tabelle zeigt nur die Standardgrößen des Katalogs. Die Mindestbestellmenge ist ein Stück – wir fertigen regelmäßig einzelne Ersatzteile für OEMs, deren ursprünglicher Lieferant das Teil eingestellt hat. Senden Sie eine DWG-, STEP- oder PDF-Zeichnung (oder ein Musterteil): Sie erhalten innerhalb von 24 Stunden nach Vorliegen aller Angaben ein verbindliches Angebot, das Erstmuster wird innerhalb von 30 Tagen nach Zeichnungsfreigabe mit Prüfprotokoll geliefert.

Schmalkeilriemenscheibe SPC: Welche Angaben brauchen Sie für ein Angebot?

Senden Sie die Zeichnung oder: Riemenprofil (SPZ/SPA/SPB/SPC oder klassisch A/B/C), Richtdurchmesser, Rillenzahl, Taper-Lock-Buchsengröße und Bohrung (oder Vollnabe mit Bohrung und Nut), Werkstoff, Auswuchtanforderung und Stückzahl. Bei einem bestehenden Antrieb helfen Größe der Gegenscheibe und Riemenlänge, die Übersetzung zu prüfen.
