HTD-Zahnriemenscheiben mit zylindrischer Bohrung

Name: HTD-Zahnriemenscheiben mit zylindrischer Bohrung
Brand: Wolfer

Technische Daten · Auswahl

Auswahl HTD-Zahnriemenscheiben mit Vorbohrung

Alle 301 Standardgrößen aus dem Katalog (PDF). Zahnprofil / Teilung über die Reiter wechseln; per Typ suchen oder filtern nach Zähnezahl, Werkstoff, Bauart. Alle Maße in mm.

Nach Zahnprofil / Teilung wählen

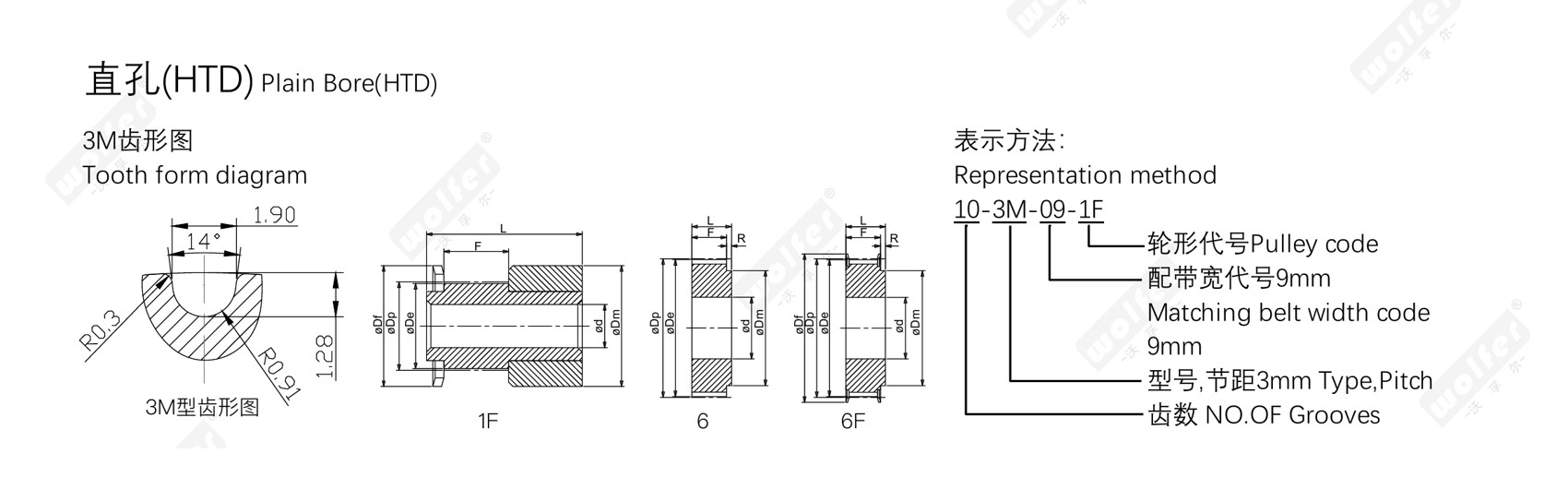

HTD-Rundprofil · Teilung 3M / 5M / 8M / 14M · Vorbohrung (Fertigbohrung und Passfedernut nach Ihren Angaben) · Aluminium / Stahl / Grauguss · Artikelcode: Zähnezahl-Profil-Breite-Bauart

Auswahl HTD-Zahnriemenscheiben mit Vorbohrung

Typensuche

Zähnezahl

–

Werkstoff

Bauart (Zeichnung anklicken zum Filtern)

Vollständige Maßtabelle · 301 Größen (statische Version zum Drucken und für die Volltextsuche)

Auswahl HTD-Zahnriemenscheiben mit Vorbohrung — 3M (60)
Artikel Code	Zähnezahl z	Bauform	Werkst.	Dp	De	Df	Dm	Di	F	L	d	Bordscheibe
10-3M-06	10	1F	AL	9.55	8.79	13	13	—	7.2	14.5	—	501
12-3M-06	12	1F	AL	11.46	10.7	15	15	—	7.2	14.5	—	502
14-3M-06	14	1F	AL	13.37	12.61	16	16	—	7.2	14.5	—	503
15-3M-06	15	1F	AL	14.32	13.56	17.5	17.5	—	7.2	14.5	—	516
16-3M-06	16	6F	AL	15.28	14.52	17.5	10	—	9.8	17.5	—	504
18-3M-06	18	6F	AL	17.19	16.43	20	11	—	9.8	17.5	—	505
20-3M-06	20	6F	AL	19.1	18.34	23	13	—	9.8	17.5	—	517
21-3M-06	21	6F	AL	20.05	19.29	25	13	—	9.8	17.5	—	518
22-3M-06	22	6F	AL	21.01	20.25	25	13	—	9.8	17.5	—	518
24-3M-06	24	6F	AL	22.92	22.16	25	13	—	9.8	17.5	—	518
26-3M-06	26	6F	AL	24.83	24.07	28	16	—	9.8	17.5	—	508
28-3M-06	28	6F	AL	26.74	25.98	32	18	—	9.8	17.5	—	509
30-3M-06	30	6F	AL	28.65	27.89	32	20	—	9.8	17.5	—	509
32-3M-06	32	6F	AL	30.56	29.8	36	22	—	9.8	17.5	—	510
36-3M-06	36	6F	AL	34.38	33.62	39	26	—	10.3	18	—	519
40-3M-06	40	6F	AL	38.2	37.44	42	28	—	10.3	18	—	513
44-3M-06	44	6F	AL	42.02	41.26	48	33	—	10.3	18	—	520
48-3M-06	48	6	AL	45.84	45.08	—	33	—	10.3	18.6	8	—
60-3M-06	60	6	AL	57.3	56.54	—	33	—	10.3	18.6	8	—
72-3M-06	72	6	AL	68.75	67.99	—	33	—	10.3	18.6	8	—
10-3M-09	10	1F	AL	9.55	8.79	13	13	—	10.2	17.5	—	501
12-3M-09	12	1F	AL	11.46	10.7	15	15	—	10.2	17.5	—	502
14-3M-09	14	1F	AL	13.37	12.61	16	16	—	10.2	17.5	—	503
15-3M-09	15	1F	AL	14.32	13.56	17.5	17.5	—	10.2	17.5	—	516
16-3M-09	16	6F	AL	15.28	14.52	17.5	10	—	12.8	20.6	—	504
18-3M-09	18	6F	AL	17.19	16.43	20	11	—	12.8	20.6	—	505
20-3M-09	20	6F	AL	19.1	18.34	23	13	—	12.8	20.6	—	517
21-3M-09	21	6F	AL	20.05	19.29	25	13	—	12.8	20.6	—	518
22-3M-09	22	6F	AL	21.01	20.25	25	13	—	12.8	20.6	—	518
24-3M-09	24	6F	AL	22.92	22.16	25	13	—	12.8	20.6	—	518
26-3M-09	26	6F	AL	24.83	24.07	28	16	—	12.8	20.6	—	508
28-3M-09	28	6F	AL	26.74	25.98	32	18	—	12.8	20.6	—	509
30-3M-09	30	6F	AL	28.65	27.89	32	20	—	12.8	20.6	—	509
32-3M-09	32	6F	AL	30.56	29.8	36	22	—	12.8	20.6	—	510
36-3M-09	36	6F	AL	34.38	33.62	39	26	—	13.4	22.2	—	519
40-3M-09	40	6F	AL	38.2	37.44	42	28	—	13.4	22.2	—	513
44-3M-09	44	6F	AL	42.02	41.26	48	33	—	13.4	22.2	—	520
48-3M-09	48	6	AL	45.84	45.08	—	33	—	13.4	22.2	8	—
60-3M-09	60	6	AL	57.3	56.54	—	33	—	13.4	22.2	8	—
72-3M-09	72	6	AL	68.75	67.99	—	33	—	13.4	22.2	8	—
10-3M-15	10	1F	AL	9.55	8.79	13	13	—	17	26	—	501
12-3M-15	12	1F	AL	11.46	10.7	15	15	—	17	26	—	502
14-3M-15	14	1F	AL	13.37	12.61	16	16	—	17	26	—	503
15-3M-15	15	1F	AL	14.32	13.56	17.5	17.5	—	17	26	—	516
16-3M-15	16	6F	AL	15.28	14.52	17.5	10	—	19.5	26	—	504
18-3M-15	18	6F	AL	17.19	16.43	20	10.6	—	19.5	26	—	505
20-3M-15	20	6F	AL	19.1	18.34	23	12.4	—	19.5	26	—	517
21-3M-15	21	6F	AL	20.05	19.29	25	13	—	19.5	26	—	518
22-3M-15	22	6F	AL	21.01	20.25	25	13	—	19.5	26	—	518
24-3M-15	24	6F	AL	22.92	22.16	25	13	—	19.5	26	—	518
26-3M-15	26	6F	AL	24.83	24.07	28	16	—	19.5	26	—	508
28-3M-15	28	6F	AL	26.74	25.98	32	18	—	19.5	26	—	509
30-3M-15	30	6F	AL	28.65	27.89	32	20	—	19.5	26	—	509
32-3M-15	32	6F	AL	30.56	29.8	36	22	—	19.5	26	—	510
36-3M-15	36	6F	AL	34.38	33.62	39	26	—	20	30	—	519
40-3M-15	40	6F	AL	38.2	37.44	42	28	—	20	30	—	513
44-3M-15	44	6F	AL	42.02	41.26	48	33	—	20	30	—	520
48-3M-15	48	6	AL	45.84	45.08	—	33	—	20	30	8	—
60-3M-15	60	6	AL	57.3	56.54	—	33	—	20	30	8	—
72-3M-15	72	6	AL	68.75	67.99	—	33	—	20	30	8	—

Auswahl HTD-Zahnriemenscheiben mit Vorbohrung — 5M (57)
Artikel Code	Zähnezahl z	Bauform	Werkst.	Dp	De	Df	Dm	Di	F	L	d	Bordscheibe
12-5M-09	12	6F	STEEL	19.1	17.96	23	12	—	14.5	20	—	14
14-5M-09	14	6F	STEEL	22.28	21.14	25	13	—	14.5	20	—	2
15-5M-09	15	6F	STEEL	23.87	22.73	28	16	—	14.5	20	—	4
16-5M-09	16	6F	STEEL	25.46	24.32	28	16.2	—	14.5	20	—	4
18-5M-09	18	6F	STEEL	28.65	27.51	32	20	—	14.5	20	—	6
20-5M-09	20	6F	STEEL	31.83	30.69	36	23	—	14.5	22.5	—	8
21-5M-09	21	6F	STEEL	33.42	32.28	38	24	—	14.5	22.5	—	9
22-5M-09	22	6F	STEEL	35.01	33.87	39	25.5	—	14.5	22.5	—	15
24-5M-09	24	6F	STEEL	38.2	37.06	42	27	—	14.5	22.5	—	13
26-5M-09	26	6F	STEEL	41.38	40.24	44	30	—	14.5	22.5	—	12
28-5M-09	28	6F	STEEL	44.56	43.42	48	30.5	—	14.5	22.5	—	11
30-5M-09	30	6F	STEEL	47.75	46.6	51	35	—	14.5	22.5	—	16
32-5M-09	32	6F	STEEL	50.93	49.79	54	38	—	14.5	22.5	8	18
36-5M-09	36	6F	STEEL	57.3	56.16	60	38	—	14.5	22.5	8	21
40-5M-09	40	6F	STEEL	63.66	62.52	71	38	—	14.5	22.5	8	25
44-5M-09	44	6w	AL	70.03	68.89	—	38	54	14.5	25.5	8	—
48-5M-09	48	6w	AL	76.39	75.25	—	45	61	14.5	25.5	8	—
60-5M-09	60	6w	AL	95.49	94.35	—	45	80	14.5	25.5	8	—
72-5M-09	72	6w	AL	114.59	113.45	—	45	100	14.5	25.5	8	—
12-5M-15	12	6F	STEEL	19.1	17.96	23	12	—	20.5	26	—	14
14-5M-15	14	6F	STEEL	22.28	21.14	25	13	—	20.5	26	—	2
15-5M-15	15	6F	STEEL	23.87	22.73	28	16	—	20.5	26	—	4
16-5M-15	16	6F	STEEL	25.46	24.32	28	16.2	—	20.5	26	—	4
18-5M-15	18	6F	STEEL	28.65	27.51	32	20	—	20.5	26	—	6
20-5M-15	20	6F	STEEL	31.83	30.69	36	23	—	20.5	26	—	8
21-5M-15	21	6F	STEEL	33.42	32.28	38	24	—	20.5	26	—	9
22-5M-15	22	6F	STEEL	35.01	33.87	39	25.5	—	20.5	26	—	15
24-5M-15	24	6F	STEEL	38.2	37.06	42	27	—	20.5	28	—	13
26-5M-15	26	6F	STEEL	41.38	40.24	44	30	—	20.5	28	—	12
28-5M-15	28	6F	STEEL	44.56	43.42	48	30.5	—	20.5	28	—	11
30-5M-15	30	6F	STEEL	47.75	46.6	51	35	—	20.5	28	—	16
32-5M-15	32	6F	STEEL	50.93	49.79	54	38	—	20.5	28	8	18
36-5M-15	36	6F	STEEL	57.3	56.16	60	38	—	20.5	28	8	21
40-5M-15	40	6F	STEEL	63.66	62.52	71	38	—	20.5	28	8	25
44-5M-15	44	6w	AL	70.03	68.89	—	38	54	20.5	30	8	—
48-5M-15	48	6w	AL	76.39	75.25	—	45	61	20.5	30	8	—
60-5M-15	60	6w	AL	95.49	94.35	—	45	80	20.5	30	8	—
72-5M-15	72	6w	AL	114.59	113.45	—	45	100	20.5	30	8	—
12-5M-25	12	6F	STEEL	19.1	17.96	23	12	—	30.5	36	—	14
14-5M-25	14	6F	STEEL	22.28	21.14	25	13	—	30.5	36	—	2
15-5M-25	15	6F	STEEL	23.87	22.73	28	16	—	30.5	36	—	4
16-5M-25	16	6F	STEEl	25.46	24.32	28	16.2	—	30.5	36	—	4
18-5M-25	18	6F	STEEL	28.65	27.51	32	20	—	30.5	36	—	6
20-5M-25	20	6F	STEEL	31.83	30.69	36	23	—	30.5	36	—	8
21-5M-25	21	6F	STEEL	33.42	32.28	38	24	—	30.5	38.5	—	9
22-5M-25	22	6F	STEEL	35.01	33.87	39	25.5	—	30.5	38.5	—	15
24-5M-25	24	6F	STEEL	38.2	37.06	42	27	—	30.5	38.5	—	13
26-5M-25	26	6F	STEEL	41.38	40.24	44	30	—	30.5	38.5	—	12
28-5M-25	28	6F	STEEl	44.56	43.42	48	30.5	—	30.5	38.5	—	11
30-5M-25	30	6F	STEEL	47.75	46.6	51	35	—	30.5	38.5	—	16
32-5M-25	32	6F	STEEL	50.93	49.79	54	38	—	30.5	38.5	8	18
36-5M-25	36	6F	STEEL	57.3	56.16	60	38	—	30.5	38.5	8	21
40-5M-25	40	6F	STEEL	63.66	62.52	71	38	—	30.5	38.5	8	25
44-5M-25	44	6w	AL	70.03	68.89	—	38	54	30.5	40.5	8	—
48-5M-25	48	6w	AL	76.39	75.25	—	45	61	30.5	40.5	8	—
60-5M-25	60	6w	AL	95.49	94.35	—	45	80	30.5	40.5	8	—
72-5M-25	72	6w	AL	114.59	113.45	—	45	100	30.5	40.5	8	—

Auswahl HTD-Zahnriemenscheiben mit Vorbohrung — 8M (84)
Artikel Code	Zähnezahl z	Bauform	Werkst.	Dp	De	Df	Dm	Di	F	L	d	Bordscheibe
22-8M-20	22	6F	STEEL	56.02	54.65	60	43	—	28	38	15	53
24-8M-20	24	6F	STEEL	61.12	59.75	66	45	—	28	38	15	69
26-8M-20	26	6F	STEEL	66.21	64.84	70	48	—	28	38	15	61
28-8M-20	28	6F	STEEL	71.3	69.92	75	50	—	28	38	15	79
30-8M-20	30	6F	STEEL	76.39	75.02	83	55	—	28	38	15	73
32-8M-20	32	6F	STEEL	81.49	80.16	87	60	—	28	38	15	76
34-8M-20	34	6F	STEEL	86.58	85.22	91	70	—	28	38	15	66
36-8M-20	36	6F	STEEL	91.67	90.3	97	75	—	28	38	15	68
38-8M-20	38	6F	STEEL	96.77	95.39	102	75	—	28	38	15	70
40-8M-20	40	6F	STEEL	101.86	100.49	106	75	—	28	38	15	77
44-8M-20	44	6F	STEEL	112.05	110.67	120	75	—	28	38	15	75
48-8M-20	48	6F	STEEL	122.23	120.86	128	75	—	28	38	15	78
56-8M-20	56	6WF	STEEL	142.6	141.23	150	80	116	28	38	15	85
64-8M-20	64	6WF	STEEL	162.97	161.6	168	80	137	28	38	15	90
72-8M-20	72	6WF	STEEL	183.35	181.97	192	80	158	28	38	15	97
80-8M-20	80	6W	CAST IRON	203.72	202.35	—	90	180	28	38	15	—
90-8M-20	90	6A	CAST IRON	229.18	227.81	—	90	204	28	38	15	—
112-8M-20	112	6A	CAST IRON	285.21	283.83	—	90	254	28	38	18	—
144-8M-20	144	6A	CAST IRON	366.69	365.32	—	90	336	28	38	20	—
168-8M-20	168	6A	CAST IRON	427.81	426.44	—	100	400	28	38	20	—
192-8M-20	192	6A	CAST IRON	488.92	487.55	—	100	460	28	38	20	—
22-8M-30	22	6F	STEEL	56.02	54.65	60	43	—	38	48	12	53
24-8M-30	24	6F	STEEL	61.12	59.75	66	45	—	38	48	12	69
26-8M-30	26	6F	STEEL	66.21	64.84	70	48	—	38	48	12	61
28-8M-30	28	6F	STEEL	71.3	69.92	75	50	—	38	48	15	79
30-8M-30	30	6F	STEEL	76.39	75.02	83	55	—	38	48	15	73
32-8M-30	32	6F	STEEL	81.49	80.16	87	60	—	38	48	15	76
34-8M-30	34	6F	STEEL	86.58	85.22	91	70	—	38	48	15	66
36-8M-30	36	6F	STEEL	91.67	90.3	97	75	—	38	48	15	68
38-8M-30	38	6F	STEEL	96.77	95.39	102	75	—	38	48	15	70
40-8M-30	40	6F	STEEL	101.86	100.49	106	75	—	38	48	15	77
44-8M-30	44	6F	STEEL	112.05	110.67	120	75	—	38	48	15	75
48-8M-30	48	6F	STEEL	122.23	120.86	128	75	—	38	48	15	78
56-8M-30	56	6WF	STEEL	142.6	141.23	150	90	116	38	48	15	85
64-8M-30	64	6WF	STEEL	162.97	161.6	168	90	137	38	48	15	90
72-8M-30	72	6WF	STEEL	183.35	181.97	192	95	158	38	48	15	97
80-8M-30	80	6W	CAST IRON	203.72	202.35	—	100	180	38	48	15	—
90-8M-30	90	6A	CAST IRON	229.18	227.81	—	100	204	38	48	15	—
112-8M-30	112	6A	CAST IRON	285.21	283.83	—	100	254	38	48	18	—
144-8M-30	144	6A	CAST IRON	366.69	365.32	—	100	336	38	48	20	—
168-8M-30	168	6A	CAST IRON	427.81	426.44	—	100	400	38	48	20	—
192-8M-30	192	6A	CAST IRON	488.92	487.55	—	100	460	38	48	20	—
22-8M-50	22	6F	STEEL	56.02	54.65	60	43	—	60	70	12	53
24-8M-50	24	6F	STEEL	61.12	59.75	66	45	—	60	70	12	69
26-8M-50	26	6F	STEEL	66.21	64.84	70	48	—	60	70	15	61
28-8M-50	28	6F	STEEL	71.3	69.92	75	50	—	60	70	15	79
30-8M-50	30	6F	STEEL	76.39	75.02	83	55	—	60	70	15	73
32-8M-50	32	6F	STEEL	81.49	80.16	87	60	—	60	70	15	76
34-8M-50	34	6F	STEEL	86.58	85.22	91	70	—	60	70	15	66
36-8M-50	36	6F	STEEL	91.67	90.3	97	75	—	60	70	15	68
38-8M-50	38	6F	STEEL	96.77	95.39	102	75	—	60	70	15	70
40-8M-50	40	6F	STEEL	101.86	100.49	106	75	—	60	70	18	77
44-8M-50	44	6F	STEEL	112.05	110.67	120	75	—	60	70	18	75
48-8M-50	48	6F	STEEL	122.23	120.86	128	75	—	60	70	18	78
56-8M-50	56	10WF	STEEL	142.6	141.23	150	80	116	60	60	18	85
64-8M-50	64	10WF	STEEL	162.97	161.6	168	80	137	60	60	18	90
72-8M-50	72	10WF	STEEL	183.35	181.97	192	80	158	60	60	18	97
80-8M-50	80	10W	CAST IRON	203.72	202.35	—	110	180	60	60	18	—
90-8M-50	90	10A	CAST IRON	229.18	227.81	—	110	204	60	60	18	—
112-8M-50	112	10A	CAST IRON	285.21	283.83	—	110	254	60	60	18	—
144-8M-50	144	10A	CAST IRON	366.69	365.32	—	110	336	60	60	20	—
168-8M-50	168	10A	CAST IRON	427.81	426.44	—	120	400	60	60	20	—
192-8M-50	192	10A	CAST IRON	488.92	487.55	—	130	460	60	60	20	—
22-8M-85	22	6F	STEEL	56.02	54.65	60	43	—	95	105	12	53
24-8M-85	24	6F	STEEL	61.12	59.75	66	45	—	95	105	12	69
26-8M-85	26	6F	STEEL	66.21	64.84	70	48	—	95	105	12	61
28-8M-85	28	6F	STEEL	71.3	69.92	75	50	—	95	105	15	79
30-8M-85	30	6F	STEEL	76.39	75.02	83	55	—	95	105	15	73
32-8M-85	32	6F	STEEL	81.49	80.16	87	60	—	95	105	15	76
34-8M-85	34	6F	STEEL	86.58	85.22	91	66	—	95	105	15	66
36-8M-85	36	6F	STEEL	91.67	90.3	97	70	—	95	105	15	68
38-8M-85	38	6F	STEEL	96.77	95.39	102	75	—	95	105	15	70
40-8M-85	40	6F	STEEL	101.86	100.49	106	75	—	95	105	18	77
44-8M-85	44	6F	STEEL	112.05	110.67	120	75	—	95	105	18	75
48-8M-85	48	6F	STEEL	122.23	120.86	128	80	—	95	105	18	78
56-8M-85	56	6F	STEEL	142.6	141.23	150	90	—	95	105	18	85
64-8M-85	64	10WF	STEEL	162.97	161.6	168	100	137	95	95	20	90
72-8M-85	72	10WF	STEEL	183.35	181.97	192	100	158	95	95	20	97
80-8M-85	80	10W	CAST IRON	203.72	202.35	—	110	180	95	95	20	—
90-8M-85	90	10A	CAST IRON	229.18	227.81	—	110	204	95	95	20	—
112-8M-85	112	10A	CAST IRON	285.21	283.83	—	110	254	95	95	24	—
144-8M-85	144	10A	CAST IRON	366.69	365.32	—	110	336	95	95	24	—
168-8M-85	168	10A	CAST IRON	427.81	426.44	—	120	400	95	95	24	—
192-8M-85	192	10A	CAST IRON	488.92	487.55	—	130	460	95	95	24	—

Auswahl HTD-Zahnriemenscheiben mit Vorbohrung — 14M (100)
Artikel Code	Zähnezahl z	Bauform	Werkst.	Dp	De	Df	Dm	Di	F	L	d	Bordscheibe
28-14M-40	28	6F	STEEL	124.78	121.92	128	100	—	54	69	24	153
29-14M-40	29	6F	STEEL	129.23	126.43	138	100	—	54	69	24	154
30-14M-40	30	6F	STEEL	133.69	130.89	138	100	—	54	69	24	154
32-14M-40	32	6F	STEEL	142.6	139.88	154	100	—	54	69	24	160
34-14M-40	34	6F	STEEL	151.52	148.79	160	100	—	54	69	24	166
36-14M-40	36	6F	STEEL	160.43	157.68	168	100	—	54	69	24	168
38-14M-40	38	6F	STEEL	169.34	166.6	183	120	—	54	69	24	172
40-14M-40	40	6F	STEEL	178.25	175.49	188	120	—	54	69	24	162
44-14M-40	44	6F	STEEL	196.08	193.28	211	120	—	54	69	24	175
48-14M-40	48	6WF	CAST IRON	213.9	211.11	226	135	170	54	69	24	180
56-14M-40	56	6WF	CAST IRON	249.55	246.76	256	135	207	54	69	28	182
64-14M-40	64	6WF	CAST IRON	285.21	282.41	296	135	240	54	69	28	184
72-14M-40	72	6A	CAST IRON	320.86	318.06	—	135	280	54	69	28	—
80-14M-40	80	6A	CAST IRON	356.51	353.71	—	135	314	54	69	28	—
90-14M-40	90	6A	CAST IRON	401.07	398.28	—	135	358	54	69	28	—
112-14M-40	112	6A	CAST IRON	499.11	496.32	—	135	456	54	69	28	—
144-14M-40	144	6A	CAST IRON	641.71	638.92	—	135	600	54	69	28	—
168-14M-40	168	6A	CAST IRON	748.66	745.87	—	135	706	54	69	28	—
192-14M-40	192	6A	CAST IRON	855.62	852.82	—	135	813	54	69	28	—
216-14M-40	216	6A	CAST IRON	962.57	959.76	—	150	920	54	69	28	—
28-14M-55	28	6F	STEEL	124.78	121.92	128	100	—	70	85	24	153
29-14M-55	29	6F	STEEL	129.23	126.43	138	100	—	70	85	24	154
30-14M-55	30	6F	STEEL	133.69	130.89	138	100	—	70	85	24	154
32-14M-55	32	6F	STEEL	142.6	139.88	154	100	—	70	85	24	160
34-14M-55	34	6F	STEEL	151.52	148.79	160	100	—	70	85	24	166
36-14M-55	36	6F	STEEL	160.43	157.68	168	100	—	70	85	24	168
38-14M-55	38	6F	STEEL	169.34	166.6	183	120	—	70	85	24	172
40-14M-55	40	6F	STEEL	178.25	175.49	188	120	—	70	85	24	162
44-14M-55	44	6F	STEEL	196.08	193.28	211	120	—	70	85	24	175
48-14M-55	48	10WF	CAST IRON	213.9	211.11	226	135	170	70	70	24	180
56-14M-55	56	10WF	CAST IRON	249.55	246.76	256	135	207	70	70	28	182
64-14M-55	64	10WF	CAST IRON	285.21	282.41	296	135	240	70	70	28	184
72-14M-55	72	10A	CAST IRON	320.86	318.06	—	135	280	70	70	28	—
80-14M-55	80	10A	CAST IRON	356.51	353.71	—	135	314	70	70	28	—
90-14M-55	90	10A	CAST IRON	401.07	398.28	—	135	358	70	70	28	—
112-14M-55	112	10A	CAST IRON	499.11	496.32	—	135	456	70	70	28	—
144-14M-55	144	10A	CAST IRON	641.71	638.92	—	135	600	70	70	28	—
168-14M-55	168	10A	CAST IRON	748.66	745.87	—	135	706	70	70	28	—
192-14M-55	192	10A	CAST IRON	855.62	852.82	—	135	813	70	70	28	—
216-14M-55	216	10A	CAST IRON	962.57	959.76	—	150	920	70	70	28	—
28-14M-85	28	6F	STEEL	124.78	121.92	128	100	—	102	117	24	153
29-14M-85	29	6F	STEEL	129.23	126.43	138	100	—	102	117	24	154
30-14M-85	30	6F	STEEL	133.69	130.89	138	100	—	102	117	24	154
32-14M-85	32	6F	STEEL	142.6	139.88	154	100	—	102	117	24	160
34-14M-85	34	6F	STEEL	151.52	148.79	160	100	—	102	117	24	166
36-14M-85	36	6F	STEEL	160.43	157.68	168	100	—	102	117	32	168
38-14M-85	38	6F	STEEL	169.34	166.6	183	120	—	102	117	32	172
40-14M-85	40	6F	STEEL	178.25	175.49	188	135	—	102	117	32	162
44-14M-85	44	6F	STEEL	196.08	193.28	211	135	—	102	117	32	175
48-14M-85	48	6F	STEEL	213.9	211.11	226	150	—	102	117	32	180
56-14M-85	56	10WF	CAST IRON	249.55	246.76	256	150	207	102	117	32	182
64-14M-85	64	10WF	CAST IRON	285.21	282.41	296	150	240	102	102	32	184
72-14M-85	72	10A	CAST IRON	320.86	318.06	—	150	278	102	102	32	—
80-14M-85	80	10A	CAST IRON	356.51	353.71	—	150	314	102	102	32	—
90-14M-85	90	10A	CAST IRON	401.07	398.28	—	150	358	102	102	32	—
112-14M-85	112	10A	CAST IRON	499.11	496.32	—	150	456	102	102	32	—
144-14M-85	144	10A	CAST IRON	641.71	638.92	—	150	600	102	102	32	—
168-14M-85	168	10A	CAST IRON	748.66	745.87	—	150	706	102	102	32	—
192-14M-85	192	10A	CAST IRON	855.62	852.82	—	165	813	102	102	32	—
216-14M-85	216	10A	CAST IRON	962.57	959.76	—	160	920	133	102	32	—
28-14M-115	28	6F	STEEL	124.78	121.92	128	100	—	133	148	32	153
29-14M-115	29	6F	STEEL	129.23	126.43	138	100	—	133	148	32	154
30-14M-115	30	6F	STEEL	133.69	130.89	138	100	—	133	148	32	154
32-14M-115	32	6F	STEEL	142.6	139.88	154	100	—	133	148	32	160
34-14M-115	34	6F	STEEL	151.52	148.79	160	100	—	133	148	32	166
36-14M-115	36	6F	STEEL	160.43	157.68	168	100	—	133	148	32	168
38-14M-115	38	6F	STEEL	169.34	166.6	183	120	—	133	148	32	172
40-14M-115	40	6F	STEEL	178.25	175.49	188	135	—	133	148	32	162
44-14M-115	44	6F	STEEL	196.08	193.28	211	140	—	133	148	32	175
48-14M-115	48	6F	STEEL	213.9	211.11	226	150	—	133	148	32	180
56-14M-115	56	6F	STEEL	249.55	246.76	256	150	—	133	148	32	182
64-14M-115	64	10WF	CAST IRON	285.21	282.41	296	150	240	133	133	32	184
72-14M-115	72	10A	CAST IRON	320.86	318.06	—	150	278	133	133	32	—
80-14M-115	80	10A	CAST IRON	356.51	353.71	—	150	314	133	133	32	—
90-14M-115	90	10A	CAST IRON	401.07	398.28	—	150	358	133	133	32	—
112-14M-115	112	10A	CAST IRON	499.11	496.32	—	150	456	133	133	32	—
144-14M-115	144	10A	CAST IRON	641.71	638.92	—	165	600	133	133	32	—
168-14M-115	168	10A	CAST IRON	748.66	745.87	—	165	706	133	133	32	—
192-14M-115	192	10A	CAST IRON	855.62	852.82	—	165	813	133	133	32	—
216-14M-115	216	10A	CAST IRON	962.57	959.76	—	165	920	133	133	32	—
28-14M-170	28	6F	STEEL	124.78	121.92	128	100	—	187	202	32	153
29-14M-170	29	6F	STEEL	129.23	126.43	138	100	—	187	202	32	154
30-14M-170	30	6F	STEEL	133.69	130.89	138	100	—	187	202	32	154
32-14M-170	32	6F	STEEL	142.6	139.88	154	100	—	187	202	32	160
34-14M-170	34	6F	STEEL	151.52	148.79	160	100	—	187	202	32	166
36-14M-170	36	6F	STEEL	160.43	157.68	168	100	—	187	202	32	168
38-14M-170	38	6F	STEEL	169.34	166.6	183	120	—	187	202	32	172
40-14M-170	40	6F	STEEL	178.25	175.49	188	135	—	187	202	32	162
44-14M-170	44	6F	STEEL	196.08	193.28	211	140	—	187	202	32	175
48-14M-170	48	6F	CAST IRON	213.9	211.11	226	150	—	187	202	32	180
56-14M-170	56	6F	CAST IRON	249.55	246.76	256	150	—	187	202	32	182
64-14M-170	64	10WF	CAST IRON	285.21	282.41	296	150	240	187	187	32	184
72-14M-170	72	10A	CAST IRON	320.86	318.06	—	150	278	187	187	32	—
80-14M-170	80	10A	CAST IRON	356.51	353.71	—	150	314	187	187	32	—
90-14M-170	90	10A	CAST IRON	401.07	398.28	—	150	358	187	187	32	—
112-14M-170	112	10A	CAST IRON	499.11	496.32	—	150	456	187	187	32	—
144-14M-170	144	10A	CAST IRON	641.71	638.92	—	165	600	187	187	32	—
168-14M-170	168	10A	CAST IRON	748.66	745.87	—	165	706	187	187	32	—
192-14M-170	192	10A	CAST IRON	855.62	852.82	—	165	813	187	187	32	—
216-14M-170	216	10A	CAST IRON	962.57	959.76	—	165	920	187	187	32	—

Statische Kopie der Auswahldaten zum Nachschlagen und Drucken; zum Filtern, Sortieren und Anfragen bitte die interaktive Auswahl oben verwenden. Alle Maße in mm; vollständiges Programm und Toleranzen laut PDF-Katalog.

Spaltentitel anklicken zum Sortieren. Maße in mm. Quelle: Wolfer-Zahnriemenscheibenkatalog. PDF-Katalog herunterladen ↗

Drehbewegung

Synchronantriebskomponenten

Lineare Antriebstechnik

Wellenverbindung & Schutz

Branchen, die wir bedienen

Bewährte Anwendungslösungen

Spiralkegelräder: −56 % Kosten gegenüber japanischem OEM

Über uns

Kompetenzen

Qualität

Hauptsitz Guangzhou + Werk Foshan

Wissen

News & Medien

Support

ISO 1328 Klasse 5 vs. AGMA Q12
