Zahnräder

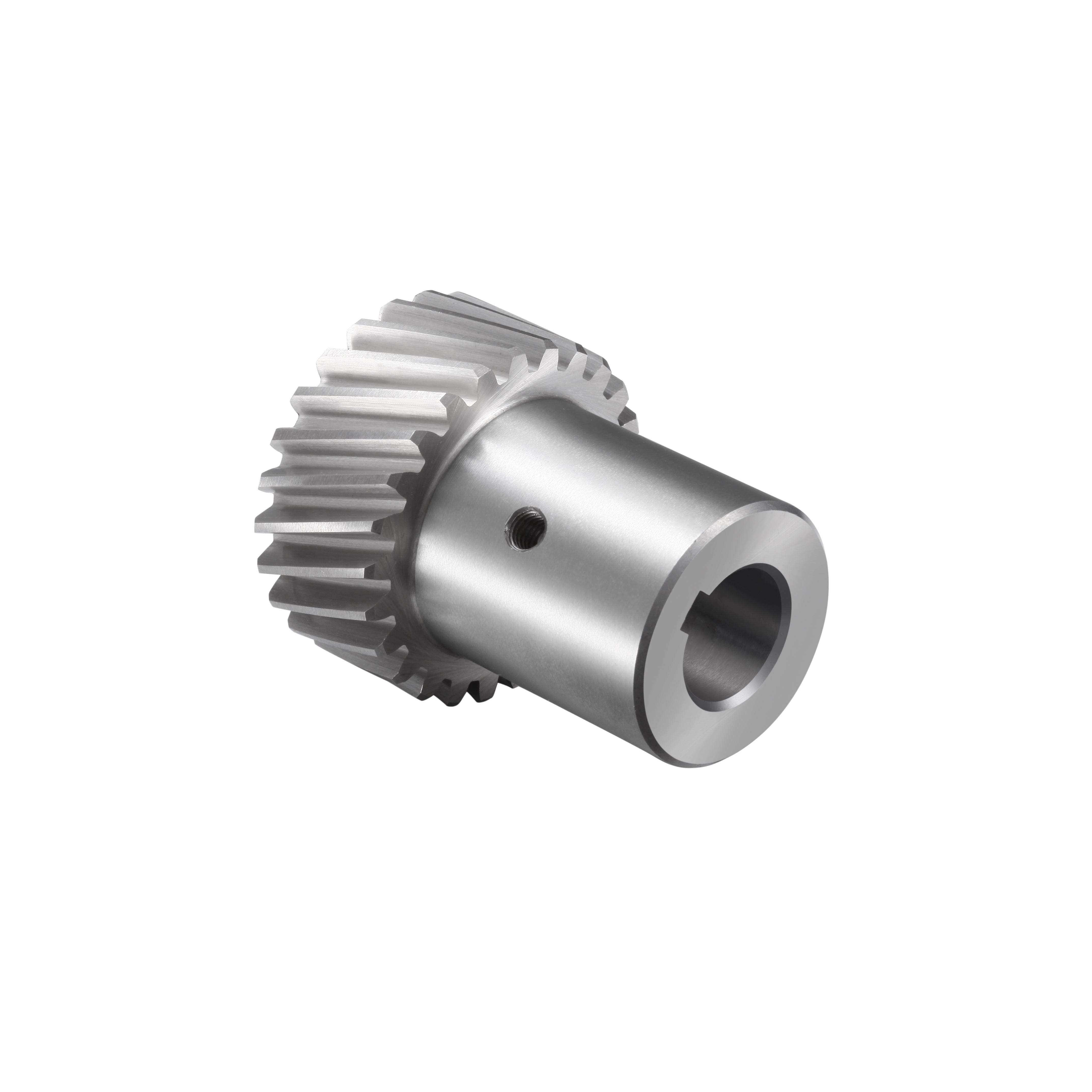

Präzisionszahnräder nach Maß, gefertigt nach Ihren Zeichnungen – Stirn-, Schräg-, Kegel-, Schnecken- und Innenverzahnung.
Wir fertigen Zahnräder in kleinen und mittleren Stückzahlen. Senden Sie uns eine DWG, STEP oder PDF – wir bieten innerhalb von 24 Stunden an und liefern ein Erstmuster binnen 30 Tagen nach Zeichnungsfreigabe. Standardgenauigkeit ist ISO 1328 Klasse 6; Klasse 5 ist bei geschliffenen Zahnrädern verfügbar.
Zuletzt aktualisiert Geprüft von Luo Genwen, Leiter des Produktionswerks
Galerie
Produktübersicht
Klicken Sie auf eine Kategorie, um das Datenblatt (PDF) zu öffnen.
Einfacher Aufbau, leichte Fertigung, exaktes Übersetzungsverhältnis und hoher Wirkungsgrad, ohne Axialkraft. Geeignet für Antriebe zwischen parallelen Wellen bei niedrigen bis mittleren Drehzahlen und kleiner bis mittlerer Leistung – Getriebe, Werkzeugmaschinen und Automatisierung.
Hohe Überdeckung für ruhigen, geräuscharmen Lauf, hohe Tragfähigkeit und lange Lebensdauer (erzeugt im Betrieb eine Axialkraft). Geeignet für Parallelwellen-Antriebe mit häufigem Anlauf, mittleren bis hohen Drehzahlen und breitem Leistungsbereich bei Anforderung an geringe Geräusche und ruhigen Lauf.
Einfacher Aufbau, einfache Fertigung und Montage, exaktes Übersetzungsverhältnis und geringere Kosten. Geeignet für niedrige bis mittlere Drehzahlen zwischen sich schneidenden Wellen (meist 90°) über einen breiten Leistungsbereich – Differenziale, Land- und Allgemeinmaschinen.
Bogenverzahnung mit mehr im Eingriff stehenden Zähnen – ruhiger, geräuscharmer Lauf, hohe Tragfähigkeit und lange Lebensdauer. Geeignet für Antriebe zwischen sich schneidenden Wellen mit häufigem Anlauf, häufigem Reversieren, mittleren bis hohen Drehzahlen und breitem Leistungsbereich, z. B. Achsantriebe und Präzisionsmaschinen.
-
Präzision
ISO 1328 Klasse 5–8
-
Außendurchmesser
Bis Ø 600 mm
-
Modulbereich
m 0.5 – m 12
-
Lieferzeit
≤ 30 Tage nach Freigabe
Was wir fertigen
Zahnräder, gefertigt nach Zeichnung.

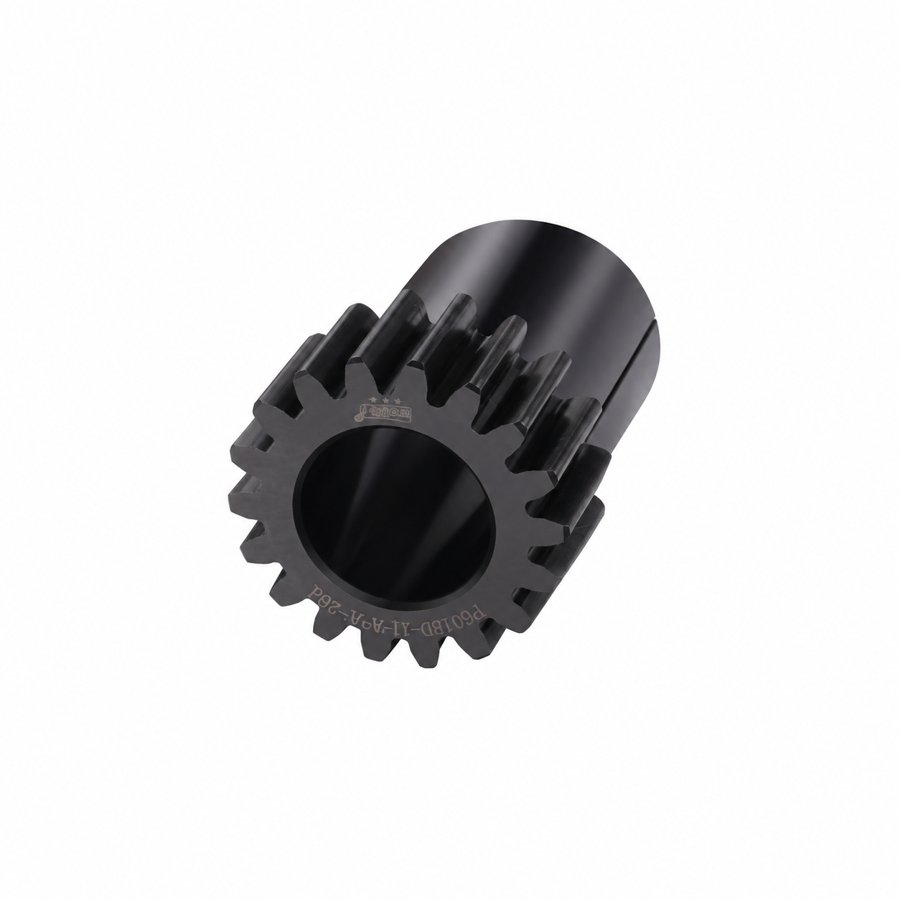

Stirnräder
Außen und innen · m 0,5 – m 12 · Außendurchmesser bis Ø 600 mm

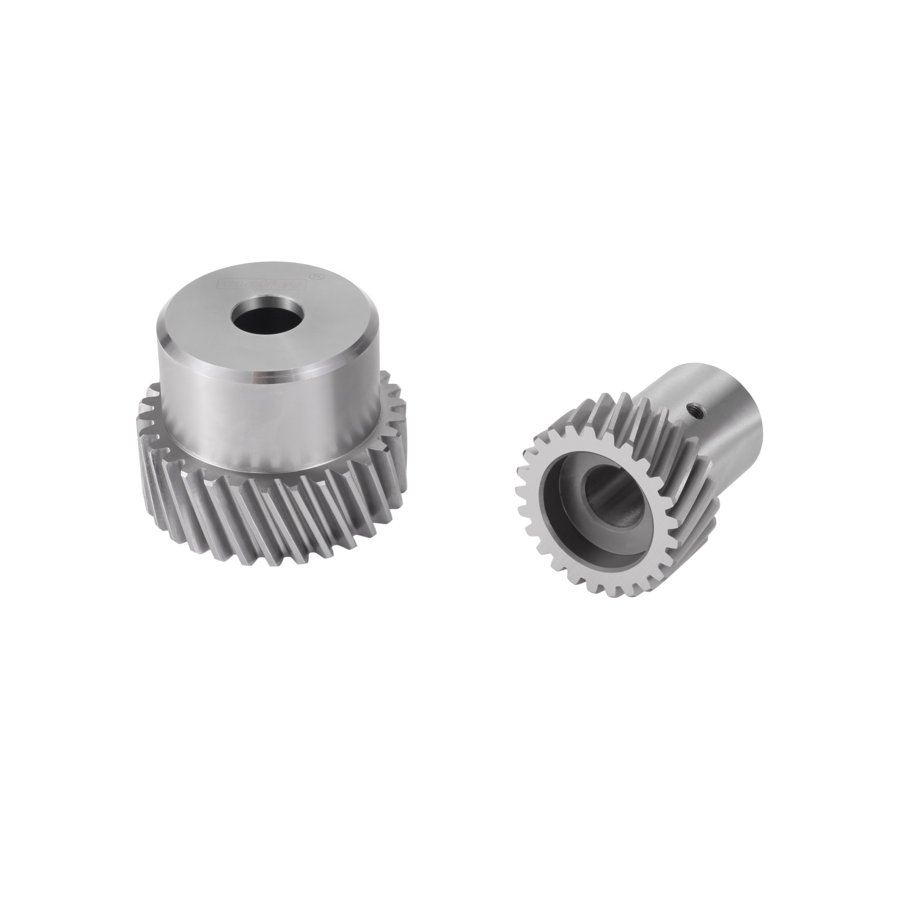

Schrägstirnräder
Einfach- und Doppelschräg / Pfeilverzahnung · Schrägungswinkel nach Vorgabe

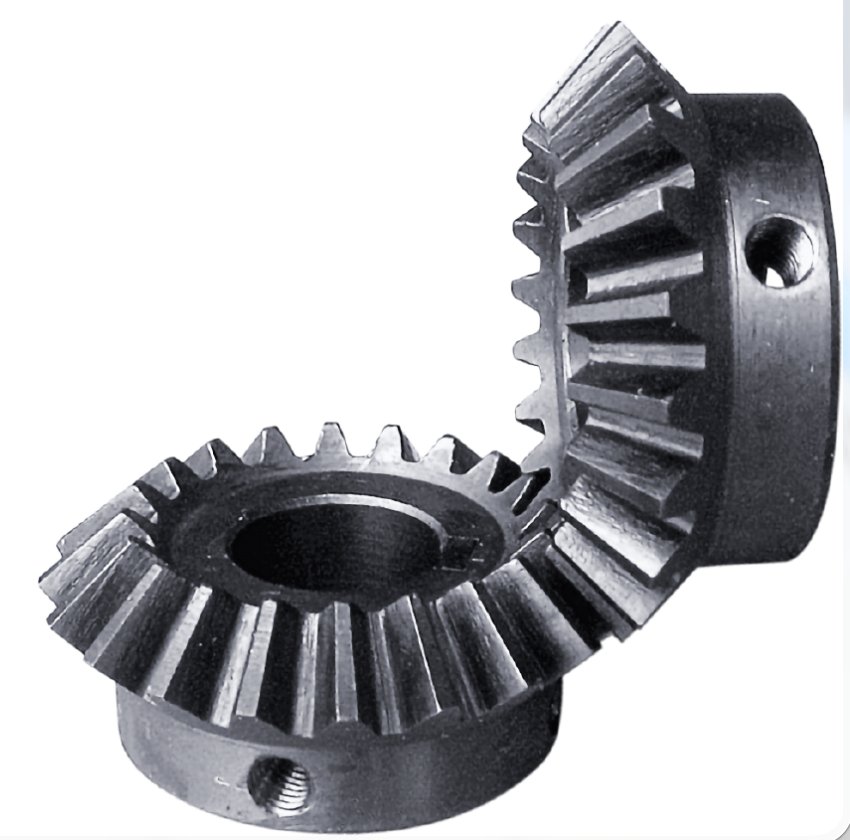

Kegelräder
Gerad- und Spiralkegelräder · für rechtwinklig kreuzende Achsen
Schnecken & Schneckenräder
Ein-, zwei- und mehrgängige Schnecken · Schneckenräder aus Bronze
Hohlräder
Für Planetenstufen und Baugruppen mit großem Außendurchmesser
Wolfer ist auf Antriebszahnräder für Medizinroboter, Werkzeugmaschinen, Laseranlagen und Industrieautomation spezialisiert. Wir führen keine Katalogzahnräder – jedes Teil wird nach Kundenzeichnung gefertigt.
Die Zerspanung erfolgt auf Wälzfräszentren von Push Ningjiang / Maitelite und Verzahnungsschleifmaschinen von Qinchuan/Xinghe; unser Verzahnungsmesszentrum PREC60 (Klingelnberg-Typ) prüft Teilung, Profil, Flankenlinie und Rundlauf nach ISO-1328-Toleranzen vor dem Versand. Wärmebehandlung (Einsatzhärten, Nitrieren, Induktionshärten) und Schleifen laufen im Haus ab – das gelieferte Zahnrad ist das von uns gemessene.
Normen
Gefertigt nach internationalen Toleranznormen.
- ISO 1328-1:2013 (Genauigkeit von Stirnrädern)
- DIN 3962 / DIN 3963
- AGMA 2000-A88 / AGMA 2015
- JIS B 1702-1
Prüfung
Jedes Teil wird vor dem Versand gemessen.
- Verzahnungsmesszentrum PREC60 (Klingelnberg-Typ) – Teilung, Profil, Flankenlinie, Rundlauf
- Koordinatenmessgerät (KMG) – Messbereich Ø 0–800 mm
- Optischer Profilprojektor
- Rauheitsmessgerät (Mitutoyo SJ-410)
- Werkstoffhärte (Rockwell, Vickers, Brinell)
Anwendungen
Wo diese Zahnräder eingesetzt werden
01 / 05
Medizintechnik
Gelenkgetriebe für Chirurgieroboter, Laborautomation
02 / 05
Werkzeugmaschinen
Spindelantriebe, ATC-Werkzeugwechsler, Rundtische
03 / 05
Laseranlagen
Galvo-Scanner-Antriebe, Portalpositionierung
04 / 05
Robotik
Gelenkantriebsgetriebe, Endeffektor-Radsätze
05 / 05
Industrieautomation
Förderantriebe, Schalttische, Verpackungslinien
FAQ
Die häufigsten Fragen von Ingenieuren beim Einkauf von Zahnrädern
Welche Verzahnungsqualität erreicht Wolfer?
Wolfer fertigt routinemäßig wälzgefräste Zahnräder der ISO-1328-Klasse 6 und geschliffene Zahnräder der Klasse 5. Klasse 5 erfordert Verzahnungsschleifen nach der Wärmebehandlung und verlängert die Lieferzeit um rund 5–7 Tage.
Was ist der maximale Außendurchmesser?
Der Standardbereich reicht bis Ø 600 mm AD. Für größere Zahnräder (bis Ø 1.200 mm) arbeiten wir mit unserer Großmaschinen-Werkstatt in Foshan zusammen – bitte senden Sie die Zeichnung zur Machbarkeitsprüfung.
Fertigen Sie Kunststoffzahnräder?
Ja – wir zerspanen Zahnräder aus POM und PA66 (Nylon) für geräuscharme, trockenlaufende Anwendungen. Für höhere Stückzahlen spritzgießen wir Kunststoffzahnräder über Partner-Werkzeuge.
Verwandte Produkte
Häufig zusammen angefragt.
Zahnwellen
Einteilige Zahnwellen: Die Verzahnung sitzt direkt auf der Welle – eine Fügestelle weniger, eine Fehlerquelle weniger.
Produkt ansehen →Zahnstangen
Gerade und schräge Zahnstangen, geschliffen auf Klasse 6, in einteiligen Längen bis 2 m.
Produkt ansehen →Zahnriemenscheiben
Zahnriemenscheiben mit Sonderbohrung in allen gängigen Zahnprofilen – HTD, GT, MXL bis XH.
Produkt ansehen →Bereit für Ihr Zahnrad-Projekt?
Angebot in 24 Stunden · technische Prüfung binnen eines Werktags · Versand in ≤ 30 Tagen nach Freigabe.
