Zahnwellen

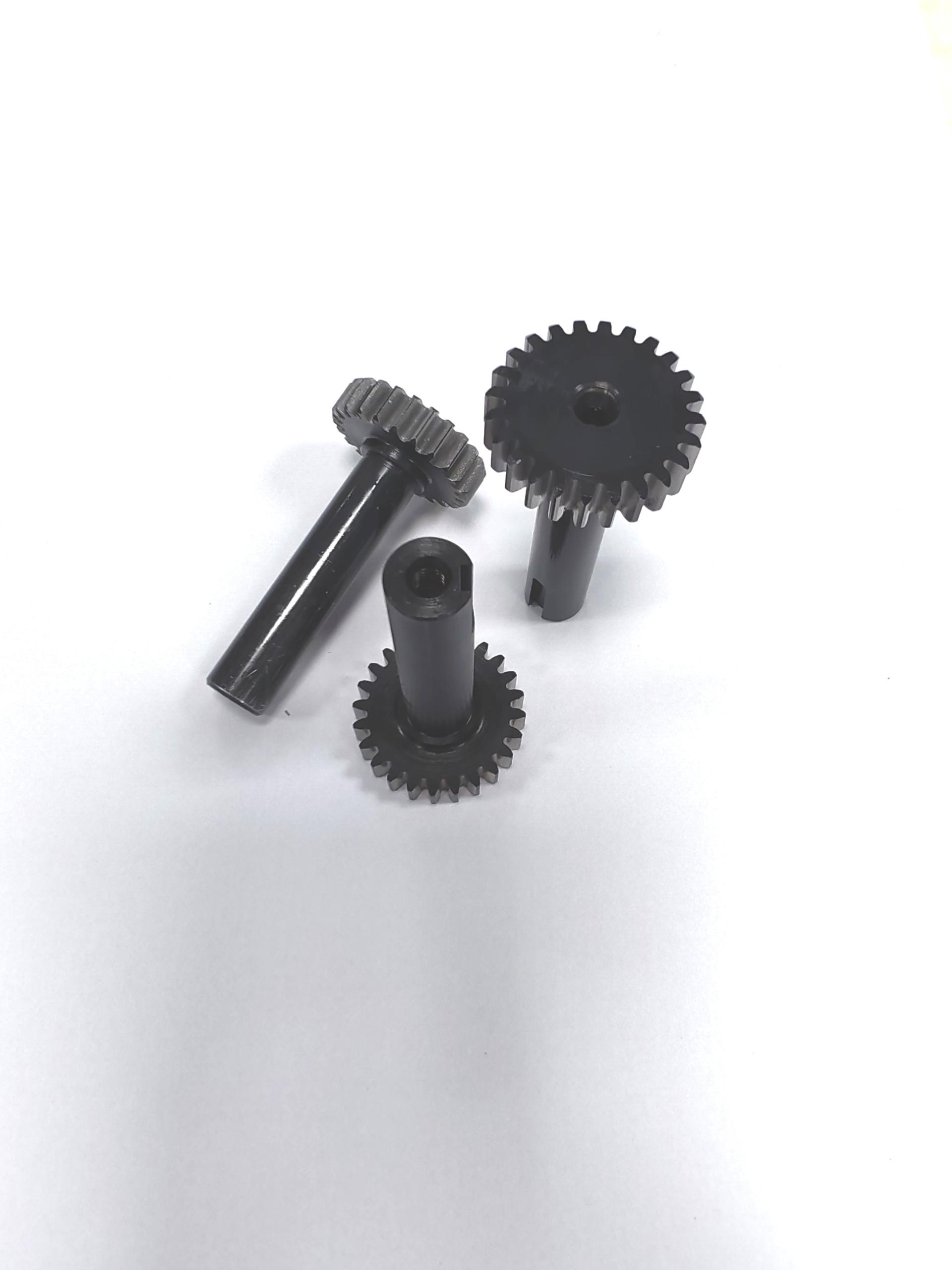

Einteilige Zahnwellen: Die Verzahnung sitzt direkt auf der Welle – eine Fügestelle weniger, eine Fehlerquelle weniger.
Wird die Verzahnung direkt auf den Wellenkörper gearbeitet, entfallen eine Passfederverbindung, eine Presspassung über eine Spannbuchse und eine ganze Kette von Rundlaufabweichungen. Wolfer fertigt einteilige Zahnwellen ebenso wie Keilwellen, Motorwellen und abgesetzte Wellen – aus Vergütungs- oder Einsatzstahl, nach der Wärmebehandlung geschliffen.
Zuletzt aktualisiert Geprüft von Luo Genwen, Leiter des Produktionswerks
-
Länge
bis 1.500 mm
-
Durchmesser
Ø8 – Ø200 mm
-
Rundlauf
≤ 0,01 mm, geschliffen
-
Härte
HRC 28–62, je nach Wärmebehandlung
Was wir fertigen
Zahnwellen nach Zeichnung
Einteilige Zahnwellen
Ein oder mehrere Verzahnungsabschnitte direkt auf dem Wellenkörper
Keilwelle
Evolventen-Keilverzahnung nach ISO 4156 oder Keilwellenprofil nach DIN 5462 / 5463
Motorwelle
Kundenspezifische Motorabtriebswellen, mit Encoderbohrung und Passfedernut
Endenbearbeitung an Kugelgewindetrieben
Wellenenden für Kugelgewindetriebe nach Zeichnung bearbeitet
Abgesetzte Welle
Mehrfach abgesetzte Wellen für gestapelte Lageranordnungen
Unter „Zahnwelle“ verstehen Ingenieure Unterschiedliches – Wolfer deckt die drei wichtigsten Varianten ab: erstens die einteilige Zahnwelle, bei der die Verzahnung direkt auf den Wellenkörper gearbeitet wird und keine Passfederverbindung nötig ist; zweitens die Keilwelle mit genormten oder kundenspezifischen Evolventen- und Keilprofilen; drittens die abgesetzte Welle beziehungsweise Motorwelle – gedreht, geschliffen und gewuchtet, passend zum jeweiligen Motorlagerschild.
Funktionsflächen wie Lagersitze, Teilkreisdurchmesser der Verzahnung sowie Außen- und Innendurchmesser der Keilverzahnung werden nach der Wärmebehandlung geschliffen. Der Gesamtrundlauf an den Lagersitzen lässt sich üblicherweise auf ≤ 0,01 mm halten, geschliffene Lagersitze erreichen eine Oberflächenrauheit von Ra 0,4.
Wenn die Kundenzeichnung es verlangt, wuchten wir lange Wellen auf einer Zweiebenen-Auswuchtmaschine; die typische Wuchtgüte ist G2.5 nach ISO 1940.
Normen
Gefertigt nach internationalen Toleranznormen.
- ISO 4156, Evolventen-Keilverzahnung
- DIN 5462 / 5463, Keilwellenprofil mit geraden Flanken
- ISO 1940, Norm für das dynamische Auswuchten
Prüfung
Jedes Teil wird vor dem Versand gemessen.
- Präzisionsdrehmaschine: Rundlaufprüfung zwischen Spitzen
- KMG: Konzentrizität von Teilkreisdurchmesser und Lagersitzen
- Auswuchtmaschine: Haimer / Tonsong
- Rauheitsmessgerät
Anwendungen
Wo diese Zahnwellen eingesetzt werden
01 / 04
Werkzeugmaschinen
Spindelwellen, Wellen für automatische Werkzeugwechsler (ATC)
02 / 04
Robotik
Abtriebswellen von Gelenkantrieben, Encoderwellen
03 / 04
Industrieautomation
Antriebswellen für Förderlinien, Abtriebswellen von Rundschalttischen
04 / 04
Medizintechnik
Gelenkwellen für Operationsroboter, aus nichtrostendem Stahl
FAQ
Die häufigsten Fragen von Ingenieuren beim Einkauf von Zahnwellen
Warum eine einteilige Zahnwelle statt Zahnrad mit Passfederverbindung?
Dafür gibt es zwei Gründe: Flankenspiel und Rundlaufsummierung. Eine einteilige Zahnwelle hat kein Passfedernutspiel, sodass das Flankenspiel allein von der Zahnflankengenauigkeit bestimmt wird. Zudem werden Teilkreis und Lagersitz auf dieselbe Mitte bearbeitet, was die Koaxialität verbessert und den Gesamtrundlauf verringert.
Können Sie eine Welle mit zwei unterschiedlichen Moduln fertigen?
Ja. Zahnwellen mit zwei Verzahnungen gehören zu unserem Standardprogramm, etwa mit Ritzel m1,5 auf der Antriebsseite und m3 auf der Abtriebsseite. Beide Verzahnungsabschnitte werden in derselben Aufspannung wälzgefräst und nach der Wärmebehandlung geschliffen.
