Reiblamellen-Überlastkupplungen

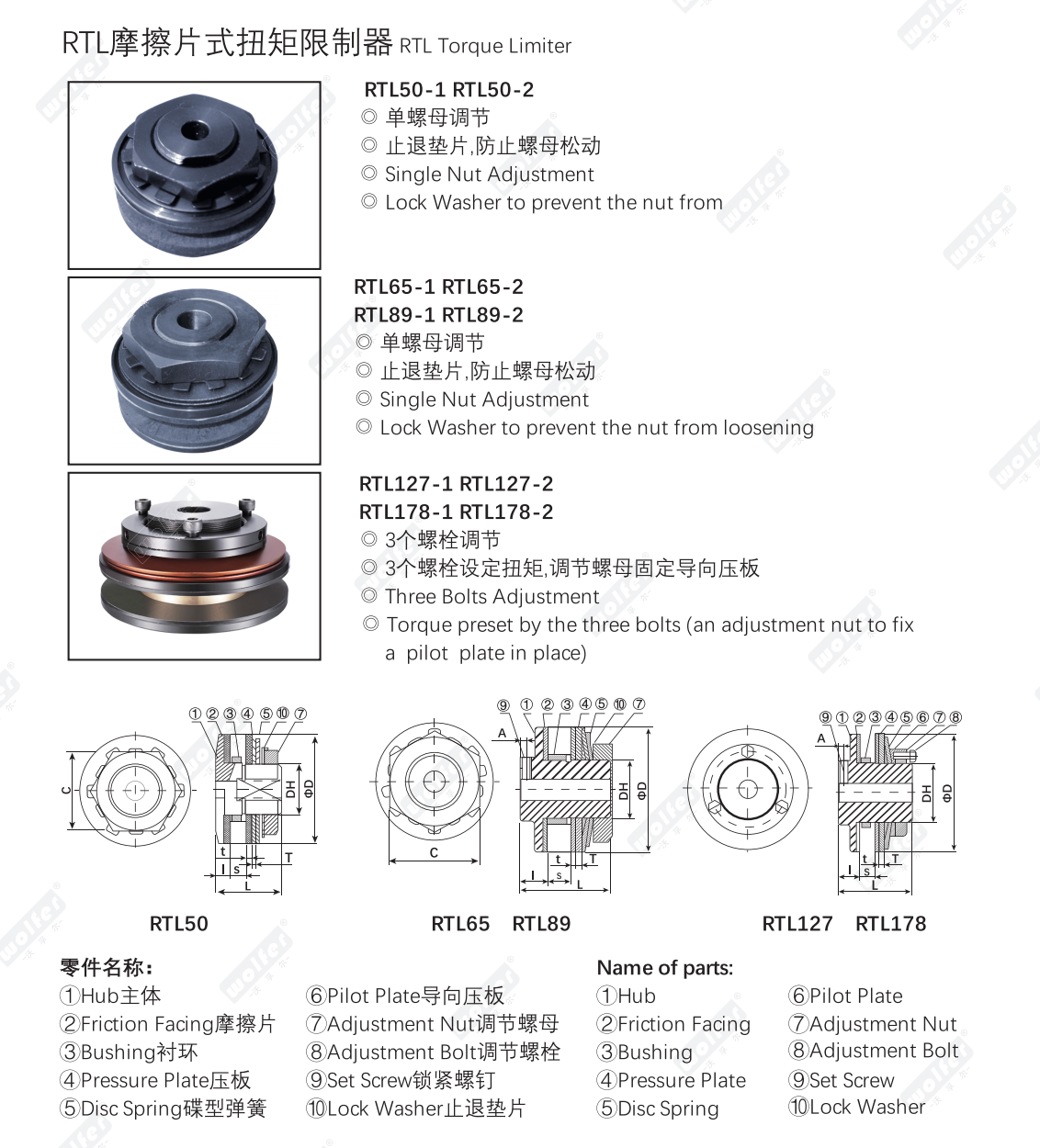

Die Reiblamellen-Überlastkupplung der Bauart RTL wird von Tellerfedern vorgespannt und überträgt das Drehmoment über Reiblamellen. RTL50 / 65 / 89 werden über eine einzelne Mutter eingestellt, RTL127 / 178 über drei Schrauben. Sie eignet sich auch für hohe Temperaturen und wird verbreitet in Förder-, Verpackungs- und Werkzeugmaschinenantrieben mit Überlastschutz eingesetzt. Drehmomentbereich 2,94–1087,8 N·m, 5 Baugrößen in je zwei Stufen.
Zuletzt aktualisiert Geprüft von Luo Genwen, Leiter des Produktionswerks

Technische Daten · Auswahl
Maßtabelle Reiblamellen-Überlastkupplungen
Nach den Kriterien unten filtern oder suchen, Spaltentitel anklicken zum Sortieren; Anfrage mit einem Klick. Maße gemäß Katalog.
Vollständige Maßtabelle · 15 Größen (statische Version zum Drucken und für die Volltextsuche)
| Size | N·m | Bore | Max | Bush Length | OD | OD.of Bush (tol.) | Bore for Center Member | Bore for Center Member (tol.) | D | DH | L | l | T | t | S (Max) | A | c | Adjust Nut | Adjust Bolt | Set Screw | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RTL50-1 | 2.94~9.80 | 8 | 15 | 3.8 4.5 6.0 | 30 | -0.020 -0.041 | 30 | +0.033 0 | 50 | M24 | 29 | 6.5 | 1.6 | 2.5 | 7 | - | 36 | M24 P1.0 | - | - | 0.248 |
| RTL50-2 | 6.86~19.60 | 8 | 15 | 3.8 4.5 6.0 | 30 | -0.020 -0.041 | 30 | +0.033 0 | 50 | M24 | 29 | 6.5 | 1.6 | 2.5 | 7 | - | 36 | M24 P1.0 | - | - | 0.256 |
| RTL65-1 | 6.86~27.44 | 10 | 22 | 4.5 6.0 8.0 | 41 | -0.025 -0.050 | 41 | +0.039 0 | 65 | M35 | 48 | 16.0 | 4.0 | 3.2 | 9 | 4.0 | 50 | M35 P1.5 | - | M5 | 0.721 |
| RTL65-2 | 13.72~53.90 | 10 | 22 | 4.5 6.0 8.0 | 41 | -0.025 -0.050 | 41 | +0.039 0 | 65 | M35 | 48 | 16.0 | 4.0 | 3.2 | 9 | 4.0 | 50 | M35 P1.5 | - | M5 | 0.739 |
| RTL89-1 | 19.60~74.48 | 17 | 28 | 6.0 8.0 9.5 14.5 | 49 | -0.025 -0.050 | 49 | +0.039 0 | 89 | M42 | 62 | 19.0 | 4.0 | 3.2 | 16 | 5.0 | 65 | M42 P1.5 | - | M6 | 2.417 |
| RTL89-2 | 34.30~148.96 | 17 | 28 | 6.0 8.0 9.5 14.5 | 49 | -0.025 -0.050 | 49 | +0.039 0 | 89 | M42 | 62 | 19.0 | 4.0 | 3.2 | 16 | 5.0 | 65 | M42 P1.5 | - | M6 | 2.477 |
| RTL127-1 | 46.08~209.72 | 20 | 45 | 6.0 8.0 8.5 9.5 14.5 | 74 | -0.030 -0.060 | 74 | +0.046 0 | 127 | M65 | 76 | 22.0 | 6.0 | 3.2 | 16 | 6.0 | - | M65 P1.5 | M8 P1.0 3PCS | M8 | 3.692 |
| RTL127-2 | 88.20~420.42 | 20 | 45 | 6.0 8.0 8.5 9.5 14.5 | 74 | -0.030 -0.060 | 74 | +0.046 0 | 127 | M65 | 76 | 22.0 | 6.0 | 3.2 | 16 | 6.0 | - | M65 P1.5 | M8 P1.0 3PCS | M8 | 3.858 |
| RTL178-1 | 115.64~569.38 | 30 | 65 | 8.0 9.5 12.0 14.5 17.0 22.0 | 105 | -0.036 -0.071 | 105 | +0.054 0 | 178 | M95 | 98 | 24.0 | 7.0 | 3.2 | 29 | 6.5 | - | M95 P1.5 | M10 P1.0 3PCS | M10 | 9.033 |
| RTL178-2 | 223.44~1087.80 | 30 | 65 | 8.0 9.5 12.0 14.5 17.0 22.0 | 105 | -0.036 -0.071 | 105 | +0.054 0 | 178 | M95 | 98 | 24.0 | 7.0 | 3.2 | 29 | 6.5 | - | M95 P1.5 | M10 P1.0 3PCS | M10 | 9.436 |
| Größe des Mittelelements Size | Bohrungsdurchmesser (mm) Bore of Center Member (mm) | 9.525-06B Mindestzähnezahl des Kettenrads Sprocket MinTeeth | Buchsenlänge (mm) Bush Length (mm) | 12.7-08B Mindestzähnezahl des Kettenrads Sprocket MinTeeth | Buchsenlänge (mm) Bush Length (mm) | 15.875-10B Mindestzähnezahl des Kettenrads Sprocket MinTeeth | Buchsenlänge (mm) Bush Length (mm) | 19.05-12B Mindestzähnezahl des Kettenrads Sprocket MinTeeth | Buchsenlänge (mm) Bush Length (mm) | 25.4-16B Mindestzähnezahl des Kettenrads Sprocket MinTeeth | Buchsenlänge (mm) Bush Length (mm) | 31.75-20B Mindestzähnezahl des Kettenrads Sprocket MinTeeth | Buchsenlänge (mm) Bush Length (mm) | 38.1-24B Mindestzähnezahl des Kettenrads Sprocket MinTeeth | Buchsenlänge (mm) Bush Length (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RTL50 | 30 | 20 | 3.8 | 16 | 6 | - | - | - | - | - | - | - | - | - | - |
| RTL65 | 41 | - | - | 20 | 6 | 17 | 8 | - | - | - | - | - | - | - | - |
| RTL89 | 49 | - | - | 26 | 6 | 21 | 8 | 18 | 9.5 | 15 | 14.5 | - | - | - | - |
| RTL127 | 74 | - | - | 35 | 6 | 29 | 8 | 25 | 9.5 | 19 | 14.5 | - | - | - | - |
| RTL178 | 105 | - | - | - | - | 39 | 8 | 33 | 9.5 | 26 | 14.5 | 21 | 17 | 18 | 22 |
Statische Kopie der Auswahldaten zum Nachschlagen und Drucken; zum Filtern, Sortieren und Anfragen bitte die interaktive Auswahl oben verwenden. Alle Maße in mm; vollständiges Programm und Toleranzen laut PDF-Katalog.
Spaltentitel anklicken zum Sortieren · Anfrage mit einem Klick · vollständiges Programm und Toleranzen gemäß PDF-Katalog. PDF-Katalog herunterladen ↗
FAQ
Häufige Fragen zu dieser Baureihe
Reiblamellen-Überlastkupplungen: Welchen Größenbereich deckt die Tabelle ab?
Die Tabelle enthält 10 Größen mit Auslösedrehmoment von 2,94 bis 1087,8 N·m, Bohrungen bis Ø65 mm. Das Rutschmoment wird innerhalb des Bereichs der jeweiligen Größe direkt an der Maschine eingestellt; andere Bohrungen sowie Kombinationen mit Kettenrad / Riemenscheibe / Kupplung nach Zeichnung.
Reiblamellen-Überlastkupplungen: Was ist das und wann ist es die richtige Wahl?
Die Reiblamellen-Überlastkupplung der Bauart RTL wird von Tellerfedern vorgespannt und überträgt das Drehmoment über Reiblamellen. RTL50 / 65 / 89 werden über eine einzelne Mutter eingestellt, RTL127 / 178 über drei Schrauben. Sie eignet sich auch für hohe Temperaturen und wird verbreitet in Förder-, Verpackungs- und Werkzeugmaschinenantrieben mit Überlastschutz eingesetzt. Drehmomentbereich 2,94–1087,8 N·m, 5 Baugrößen in je zwei Stufen. Der RTL ist der bewährte Reibungs-Drehmomentbegrenzer für schwere Antriebe mit häufigen Überlasten: Tellerfedern pressen mehrere Reibflächen zusammen, das Rutschmoment ist weit einstellbar (eine Mutter bei RTL50/65/89, drei Schrauben bei RTL127/178) und Hitze wird vertragen. Auf dem Mittelteil sitzt Kettenrad, Riemenscheibe oder Zahnrad – bei Blockieren rutscht der Begrenzer, statt den Antrieb zu zerstören.
Reiblamellen-Überlastkupplungen: Kann ich eine Größe bestellen, die nicht in der Tabelle steht – auch als Einzelstück?
Ja. Alles auf dieser Seite wird nach Zeichnung gefertigt; die Tabelle zeigt nur die Standardgrößen des Katalogs. Die Mindestbestellmenge ist ein Stück – wir fertigen regelmäßig einzelne Ersatzteile für OEMs, deren ursprünglicher Lieferant das Teil eingestellt hat. Senden Sie eine DWG-, STEP- oder PDF-Zeichnung (oder ein Musterteil): Sie erhalten innerhalb von 24 Stunden nach Vorliegen aller Angaben ein verbindliches Angebot, das Erstmuster wird innerhalb von 30 Tagen nach Zeichnungsfreigabe mit Prüfprotokoll geliefert.
Reiblamellen-Überlastkupplungen: Welche Angaben brauchen Sie für ein Angebot?
Bitte angeben: das Drehmoment, bei dem der Antrieb durchrutschen soll (oder Motorleistung und Drehzahl zur Berechnung), Bohrungen und Nuten, Drehzahl, Einsatzbedingungen (Häufigkeit der Überlasten), verfügbarer Bauraum, Betriebstemperatur und ob Kettenrad, Riemenscheibe, Zahnrad oder Kupplung auf dem Begrenzer aufgebaut werden soll. Wir bestätigen die Größe und stellen das Auslösemoment vor dem Versand ein.
