Spannsatz R37

Die Tabelle enthält 12 Größen: Wellendurchmesser Ø100–Ø220 mm, Nabenbohrungen Ø145–Ø285 mm, übertragbares Drehmoment 14,4–109 kN·m beim angegebenen Schraubenanzugsmoment. Zwischen- und größere Größen fertigen wir aus dem Vollen nach Ihren Wellen- und Nabenmaßen.

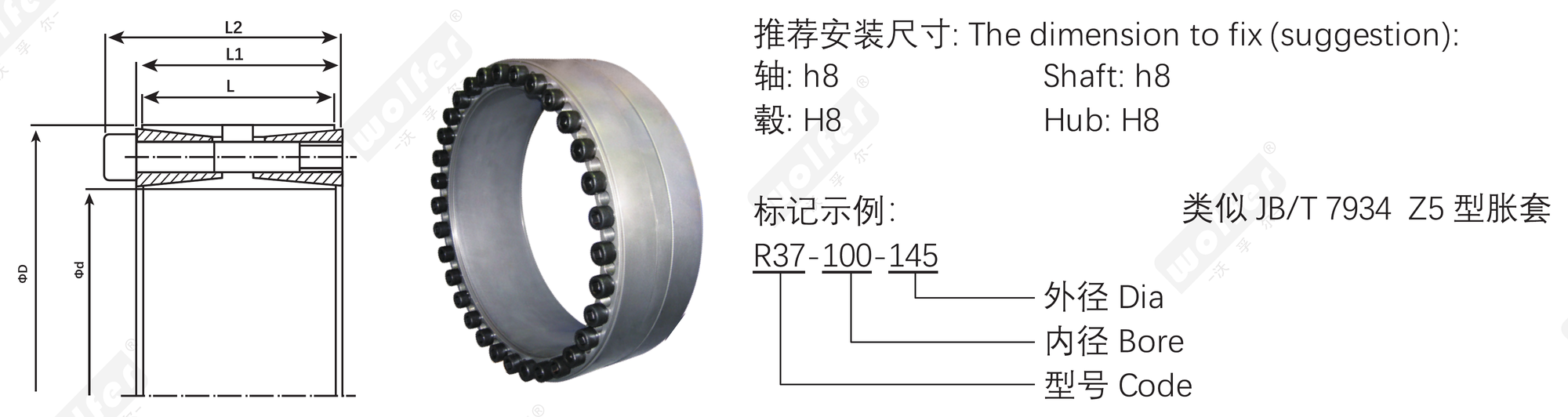

Spannsatz R37 (schlüssellose Welle-Nabe-Verbindung): Beim Anziehen der Spannschrauben pressen sich Innen- und Außenring über ihre Kegelflächen gegeneinander und verspannen Welle und Nabe radial. Das Drehmoment wird spielfrei in beiden Drehrichtungen übertragen; die Verbindung ist selbstzentrierend und wiederholt lös- und montierbar. Entspricht JB/T 7934 Typ Z5. Empfohlene Passungen: Welle h8 / Nabe H8. Die Tabelle unten führt Abmessungen, übertragbares Drehmoment und Axialkraft, Flächenpressung sowie die Spannschrauben nach DIN 912-12.9 für jede Baugröße auf. Alle Spannsätze der R-Reihe arbeiten nach demselben Prinzip – beim Anziehen der Schrauben werden die Kegelringe gegeneinander gepresst und spannen Welle und Nabe spielfrei, selbstzentrierend und wiederholt lösbar –, die Typen unterscheiden sich in der Bauform: Außendurchmesser bei gegebener Welle, Baulänge, ob die Nabe einen Bund oder Flansch braucht und das erforderliche Anzugsmoment. Vergleichen Sie Ø d / Ø D / L und das übertragbare Drehmoment Mt auf dieser Seite mit Ihrer Welle und Nabe und wählen Sie den kleinsten passenden Typ.

Ja. Alles auf dieser Seite wird nach Zeichnung gefertigt; die Tabelle zeigt nur die Standardgrößen des Katalogs. Die Mindestbestellmenge ist ein Stück – wir fertigen regelmäßig einzelne Ersatzteile für OEMs, deren ursprünglicher Lieferant das Teil eingestellt hat. Senden Sie eine DWG-, STEP- oder PDF-Zeichnung (oder ein Musterteil): Sie erhalten innerhalb von 24 Stunden nach Vorliegen aller Angaben ein verbindliches Angebot, das Erstmuster wird innerhalb von 30 Tagen nach Zeichnungsfreigabe mit Prüfprotokoll geliefert.

Bitte angeben: Wellendurchmesser mit Toleranz, Nabenbohrung und -außendurchmesser, verfügbare Nabenlänge, zu übertragendes Drehmoment (und ggf. Axialkraft), Drehzahl, ob die Nabe einen Bund oder Flansch haben kann, und Stückzahl. Wir bestätigen Typ und Größe und prüfen die Flächenpressung gegen Ihren Nabenwerkstoff.
