Spannsatz R06

Zuletzt aktualisiert 16.09.2026 Geprüft von Luo Genwen, Leiter des Produktionswerks

PDF-Datenblatt herunterladen → ANGEBOT ANFORDERN

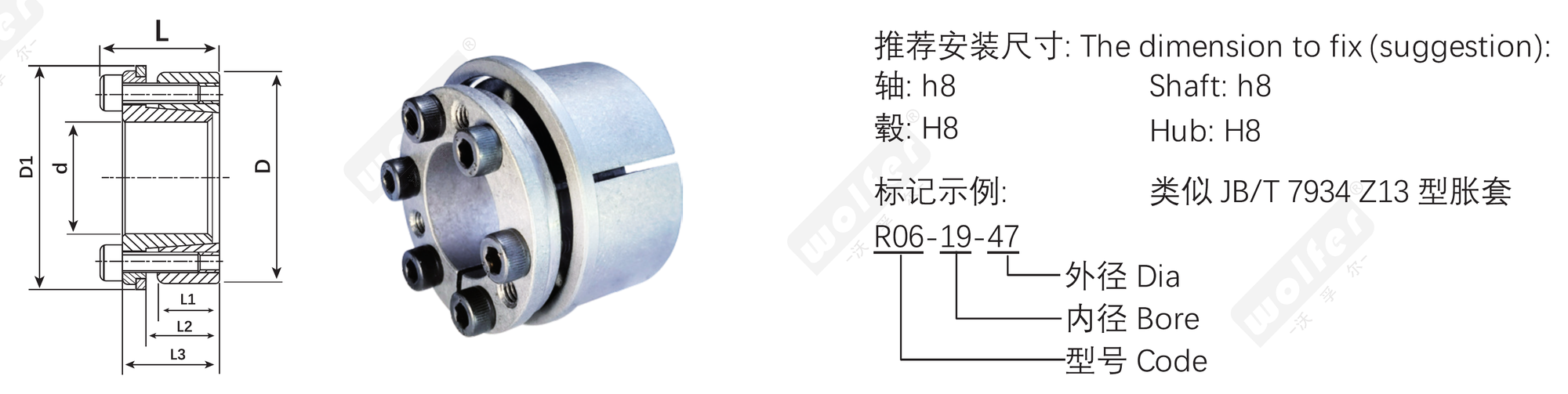

Spannsatz R06 Maßzeichnung — R06 Schnittbild und Produktfoto · Φd / ΦD / L1 / L2 / L · empfohlene Passungen und Kennzeichnungsbeispiel

Technische Daten · Auswahl

Spannsatz R06 Datentabelle

Nach den Kriterien unten filtern oder suchen, Spaltentitel anklicken zum Sortieren; Anfrage mit einem Klick. Maße gemäß Katalog.

Vollständige Maßtabelle · 33 Größen (statische Version zum Drucken und für die Volltextsuche)

Spannsatz R06 Datentabelle — R06 Abmessungen und Leistungsdaten (Einheiten siehe Tabellenkopf)
Φd mm	ΦD mm	ΦD1 mm	L1 mm	L2 mm	L3 mm	L mm	Ft kN	Mt N·m	P N/mm²	P1 N/mm²	Qty.	Size	TS N·m
19	47	53	26	31	39	45	21	202	127	51	4	M6x20	17
20	47	53	26	31	39	45	21	213	121	51	4	M6x20	17
22	47	53	26	31	39	45	21	234	110	51	4	M6x20	17
24	50	56	26	31	39	45	32	384	151	73	6	M6x20	17
25	50	56	26	31	39	45	32	400	145	73	6	M6x20	17
28	55	61	26	31	39	45	32	448	129	66	6	M6x20	17
30	55	61	26	31	39	45	32	480	121	66	6	M6x20	17
32	60	66	26	31	39	45	43	683	151	81	8	M6x20	17
35	60	66	26	31	39	45	43	747	138	81	8	M6x20	17
38	65	71	26	31	39	45	43	811	127	74	8	M6x20	17
40	65	71	26	31	39	45	43	853	121	74	8	M6x20	17
42	75	81	30	36	47	55	58	1216	135	76	6	M8x30	41
45	75	81	30	36	47	55	58	1302	126	76	6	M8x30	41
48	80	86	30	36	47	55	58	1389	119	71	6	M8x30	41
50	80	86	30	36	47	55	58	1447	114	71	6	M8x30	41
55	85	91	30	36	47	55	77	2124	138	89	8	M8x30	41
60	90	96	30	36	47	55	77	2317	127	84	8	M8x30	41
65	95	101	30	36	47	55	77	2510	117	80	8	M8x30	41
70	110	116	40	46	57	67	125	4381	132	84	8	M10x35	83
75	115	121	40	46	62	72	125	4694	123	80	8	M10x35	83
80	120	126	40	46	62	72	125	5007	115	77	8	M10x35	83
85	125	131	40	46	62	72	156	6651	136	92	10	M10x35	83
90	130	136	40	46	62	72	156	7042	128	89	10	M10x35	83
95	135	141	40	46	62	72	156	7433	121	85	10	M10x35	83
100	145	151	46	52	77	89	182	9104	117	81	8	M12x45	145
110	155	161	46	52	77	89	182	10015	106	75	8	M12x45	145
120	165	171	46	52	77	89	228	13653	122	88	10	M12x45	145
130	180	186	46	52	77	89	273	17747	135	97	12	M12x45	145
140	190	196	51	59	84	98	248	17328	102	75	8	M14x45	230
150	200	206	51	59	84	98	309	23207	119	89	10	M14x45	230
160	210	216	51	59	84	98	309	24754	112	85	10	M14x45	230
170	225	231	51	59	84	98	371	31561	126	95	12	M14x45	230
180	235	241	51	59	84	98	371	33417	119	91	12	M14x45	230

Statische Kopie der Auswahldaten zum Nachschlagen und Drucken; zum Filtern, Sortieren und Anfragen bitte die interaktive Auswahl oben verwenden. Alle Maße in mm; vollständiges Programm und Toleranzen laut PDF-Katalog.

Spaltentitel anklicken zum Sortieren · Anfrage mit einem Klick · vollständiges Programm und Toleranzen gemäß PDF-Katalog. PDF-Katalog herunterladen ↗

FAQ

Häufige Fragen zu dieser Baureihe

Spannsatz R06: Welchen Größenbereich deckt die Tabelle ab?

Die Tabelle enthält 33 Größen: Wellendurchmesser Ø19–Ø180 mm, Nabenbohrungen Ø47–Ø235 mm, übertragbares Drehmoment 0,202–33,4 kN·m beim angegebenen Schraubenanzugsmoment. Zwischen- und größere Größen fertigen wir aus dem Vollen nach Ihren Wellen- und Nabenmaßen.

Spannsatz R06: Was ist das und wann ist es die richtige Wahl?

Spannsatz R06 (schlüssellose Welle-Nabe-Verbindung): Beim Anziehen der Spannschrauben pressen sich Innen- und Außenring über ihre Kegelflächen gegeneinander und verspannen Welle und Nabe radial. Das Drehmoment wird spielfrei in beiden Drehrichtungen übertragen; die Verbindung ist selbstzentrierend und wiederholt lös- und montierbar. Entspricht JB/T 7934 Typ Z13. Empfohlene Passungen: Welle h8 / Nabe H8. Die Tabelle unten führt Abmessungen, übertragbares Drehmoment und Axialkraft, Flächenpressung sowie die Spannschrauben nach DIN 912-12.9 für jede Baugröße auf. Alle Spannsätze der R-Reihe arbeiten nach demselben Prinzip – beim Anziehen der Schrauben werden die Kegelringe gegeneinander gepresst und spannen Welle und Nabe spielfrei, selbstzentrierend und wiederholt lösbar –, die Typen unterscheiden sich in der Bauform: Außendurchmesser bei gegebener Welle, Baulänge, ob die Nabe einen Bund oder Flansch braucht und das erforderliche Anzugsmoment. Vergleichen Sie Ø d / Ø D / L und das übertragbare Drehmoment Mt auf dieser Seite mit Ihrer Welle und Nabe und wählen Sie den kleinsten passenden Typ.

Spannsatz R06: Kann ich eine Größe bestellen, die nicht in der Tabelle steht – auch als Einzelstück?

Ja. Alles auf dieser Seite wird nach Zeichnung gefertigt; die Tabelle zeigt nur die Standardgrößen des Katalogs. Die Mindestbestellmenge ist ein Stück – wir fertigen regelmäßig einzelne Ersatzteile für OEMs, deren ursprünglicher Lieferant das Teil eingestellt hat. Senden Sie eine DWG-, STEP- oder PDF-Zeichnung (oder ein Musterteil): Sie erhalten innerhalb von 24 Stunden nach Vorliegen aller Angaben ein verbindliches Angebot, das Erstmuster wird innerhalb von 30 Tagen nach Zeichnungsfreigabe mit Prüfprotokoll geliefert.

Spannsatz R06: Welche Angaben brauchen Sie für ein Angebot?

Bitte angeben: Wellendurchmesser mit Toleranz, Nabenbohrung und -außendurchmesser, verfügbare Nabenlänge, zu übertragendes Drehmoment (und ggf. Axialkraft), Drehzahl, ob die Nabe einen Bund oder Flansch haben kann, und Stückzahl. Wir bestätigen Typ und Größe und prüfen die Flächenpressung gegen Ihren Nabenwerkstoff.
