Spannsatz R04

Name: Kundenspezifische Präzisionszahnräder
Brand: Wolfer

Spannsatz R04 (schlüssellose Welle-Nabe-Verbindung): Beim Anziehen der Spannschrauben pressen sich Innen- und Außenring über ihre Kegelflächen gegeneinander und verspannen Welle und Nabe radial. Das Drehmoment wird spielfrei in beiden Drehrichtungen übertragen; die Verbindung ist selbstzentrierend und wiederholt lös- und montierbar. Entspricht JB/T 7934 Typ Z3 in Langausführung. Empfohlene Passungen: Welle h8 / Nabe H8. Die Tabelle unten führt Abmessungen, übertragbares Drehmoment und Axialkraft, Flächenpressung sowie die Spannschrauben nach DIN 912-12.9 für jede Baugröße auf.

PDF-Datenblatt herunterladen → ANGEBOT ANFORDERN

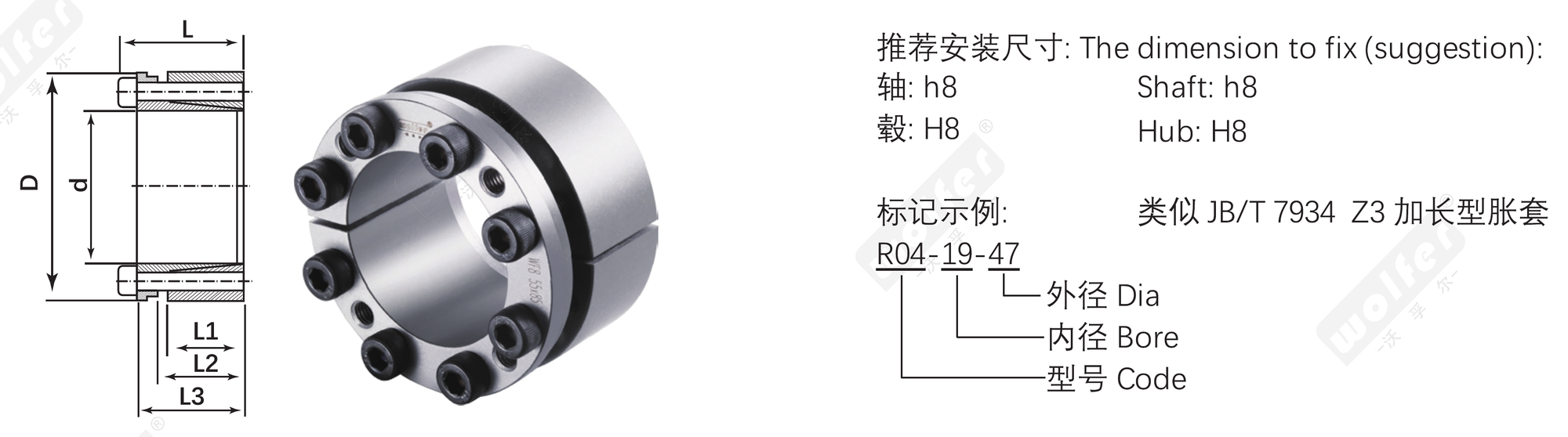

Spannsatz R04 Maßzeichnung — R04 Schnittbild und Produktfoto · Φd / ΦD / L1 / L2 / L · empfohlene Passungen und Kennzeichnungsbeispiel

Spezifikationen

Spannsatz R04 Datentabelle

Daten automatisch aus dem Wolfer-Produktkatalog extrahiert; die Tabelle lässt sich vertikal und horizontal scrollen. Vollständiges Programm und Toleranzen im PDF.

R04 Abmessungen und Leistungsdaten (Einheiten siehe Tabellenkopf)

Φd mm	ΦD mm	L1 mm	L2 mm	L3 mm	L mm	Ft kN	Mt N·m	P N/mm²	P1 N/mm²	Qty.	Size	TS N·m	kg
19	47	26	31	39	45	32	307	193	78	4	M6x25	17	0.37
20	47	26	31	39	45	32	323	183	78	4	M6x25	17	0.37
22	47	26	31	39	45	32	355	166	78	4	M6x25	17	0.35
24	50	26	31	39	45	48	582	229	110	6	M6x25	17	0.40
25	50	26	31	39	45	48	606	220	110	6	M6x25	17	0.38
28	55	26	31	39	45	48	679	196	100	6	M6x25	17	0.45
30	55	26	31	39	45	48	727	183	100	6	M6x25	17	0.43
32	60	26	31	39	45	65	1033	229	122	8	M6x25	17	0.53
35	60	26	31	39	45	65	1130	209	122	8	M6x25	17	0.50
38	65	26	31	39	45	65	1227	193	113	8	M6x25	17	0.60
40	65	26	31	39	45	65	1292	183	113	8	M6x25	17	0.56
42	75	30	36	47	55	87	1835	204	115	6	M8x30	41	0.95
45	75	30	36	47	55	87	1966	191	115	6	M8x30	41	0.92
48	80	30	36	47	55	87	2097	179	107	6	M8x30	41	1.10
50	80	30	36	47	55	87	2184	172	107	6	M8x30	41	1.00
55	85	30	36	47	55	116	3202	208	135	8	M8x30	41	1.10
60	90	30	36	47	55	116	3493	191	127	8	M8x30	41	1.16
65	95	30	36	47	55	116	3784	176	120	8	M8x30	41	1.20
70	110	40	46	57	67	189	6607	199	127	8	M10x35	83	2.30
75	115	40	46	62	72	189	7079	186	121	8	M10x35	83	2.50
80	120	40	46	62	72	189	7551	174	116	8	M10x35	83	2.70
85	125	40	46	62	72	236	10029	205	139	10	M10x35	83	2.90
90	130	40	46	62	72	236	10619	193	134	10	M10x35	83	3.20
95	135	40	46	62	72	236	11209	183	129	10	M10x35	83	3.50
100	145	46	52	77	89	275	13738	176	121	8	M12x45	145	4.00
110	155	46	52	77	89	275	15111	160	114	8	M12x45	145	4.30
120	165	46	52	77	89	343	20606	183	133	10	M12x45	145	4.40
130	180	46	52	77	89	412	26788	203	147	12	M12x45	145	5.70
140	190	51	59	84	98	373	26142	154	114	8	M14x45	230	6.70
150	200	51	59	84	98	467	35016	180	135	10	M14x45	230	7.00
160	210	51	59	84	98	467	37351	169	129	10	M14x45	230	7.00
170	225	51	59	84	98	560	47617	191	144	12	M14x45	230	8.50
180	235	51	59	84	98	560	50418	180	138	12	M14x45	230	9.00
