Spannsatz R03

Zuletzt aktualisiert 16.09.2026 Geprüft von Luo Genwen, Leiter des Produktionswerks

PDF-Datenblatt herunterladen → ANGEBOT ANFORDERN

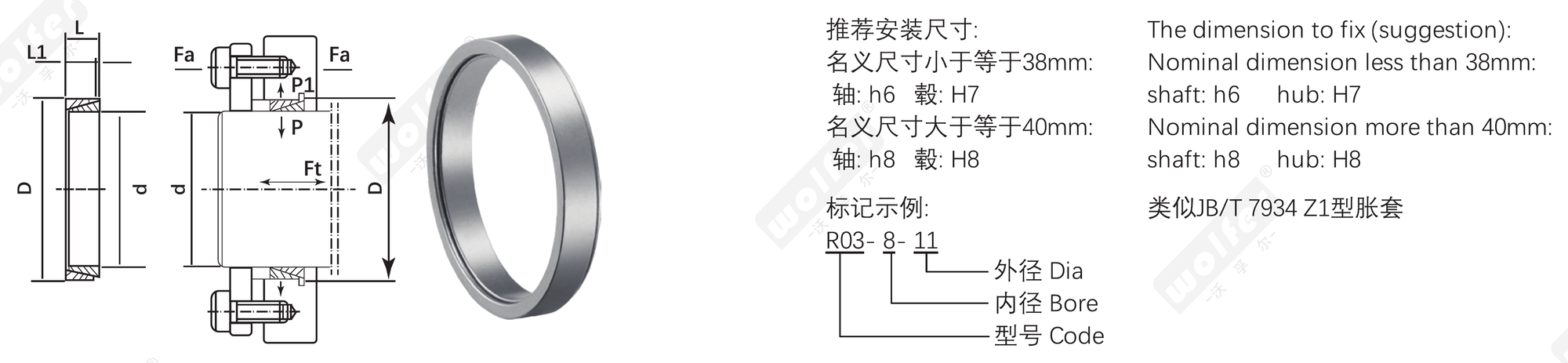

Spannsatz R03 Maßzeichnung — R03 Schnittbild und Produktfoto · Φd / ΦD / L1 / L2 / L · empfohlene Passungen und Kennzeichnungsbeispiel

Technische Daten · Auswahl

Spannsatz R03 Datentabelle

Nach den Kriterien unten filtern oder suchen, Spaltentitel anklicken zum Sortieren; Anfrage mit einem Klick. Maße gemäß Katalog.

Vollständige Maßtabelle · 41 Größen (statische Version zum Drucken und für die Volltextsuche)

Spannsatz R03 Datentabelle — R03 Abmessungen und Leistungsdaten (Einheiten siehe Tabellenkopf)
Φd mm	ΦD mm	L mm	L1 mm	Fa kN	Ft kN	Mt N·m	P N/mm²	P1 N/mm²	kg
8	11	4.5	3.7	9.1	1.09	4.3	98	72	0.002
10	13	4.5	3.7	12.1	1.37	6.9	98	75	0.002
12	15	4.5	3.7	12.4	1.64	9.8	98	78	0.002
13	16	4.5	3.7	12.7	1.80	12.0	98	79	0.002
14	18	6.3	5.3	20.4	2.74	19.2	98	76	0.005
15	19	6.3	5.3	23.5	2.94	22.1	98	77	0.005
16	20	6.3	5.3	23.9	3.14	25.1	98	78	0.006
17	21	6.3	5.3	24.2	3.33	28.3	98	79	0.006
18	22	6.3	5.3	24.8	3.53	31.8	98	80	0.007
19	24	6.3	5.3	29.1	3.72	35.3	98	77	0.007
20	25	6.3	5.3	29.5	3.92	39.2	98	78	0.009
22	26	6.3	5.3	28.3	4.31	47.0	98	83	0.007
24	28	6.3	5.3	29.4	4.70	56.8	98	84	0.008
25	30	6.3	5.3	31.8	4.90	60.8	98	81	0.009
28	32	6.3	5.3	31.9	5.49	76.4	98	86	0.010
30	35	6.3	5.3	34.8	5.88	88.2	98	84	0.011
32	36	6.3	5.3	35.9	6.27	100.0	98	87	0.011
35	40	7.0	6.0	44.8	7.74	136.0	98	86	0.016
36	42	7.0	6.0	47.3	7.94	144.0	98	84	0.019
38	44	7.0	6.0	48.8	8.43	160.0	98	84	0.021
40	45	8.0	6.6	57.6	9.75	195.0	98	87	0.021
42	48	8.0	6.6	61.4	10.30	216.0	98	86	0.026
45	52	10.0	8.6	90.3	14.30	321.0	98	85	0.045
48	55	10.0	8.6	92.7	15.30	367.0	98	85	0.043
50	57	10.0	8.6	94.7	15.90	397.0	98	86	0.045
55	62	10.0	8.6	99.7	17.40	480.0	98	87	0.049
56	64	12.0	10.4	125.6	21.60	603.0	98	86	0.070
60	68	12.0	10.4	130.9	23.00	692.0	98	86	0.070
63	71	12.0	10.4	134.6	24.20	764.0	98	87	0.080
65	73	12.0	10.4	134.9	25.00	813.0	98	87	0.090
70	79	14.0	12.2	172.4	31.60	1110.0	98	87	0.115
71	80	14.0	12.2	174.0	32.00	1140.0	98	87	0.110
75	84	14.0	12.2	185.7	33.80	1260.0	98	87	0.120
80	91	17.0	15.0	247.1	44.10	1770.0	98	86	0.210
90	101	17.0	15.0	266.2	50.00	2240.0	98	87	0.220
100	114	21.0	18.7	370.8	69.60	3450.0	98	86	0.390
110	124	21.0	18.7	406.1	76.40	4170.0	98	87	0.420
120	134	21.0	18.7	432.0	83.30	4950.0	98	88	0.460
130	148	28.0	25.3	640.8	122.00	7840.0	98	86	0.860
140	158	28.0	25.3	676.5	131.00	9110.0	98	87	0.960
150	168	28.0	25.3	713.0	140.00	10500.0	98	87	1.000

Statische Kopie der Auswahldaten zum Nachschlagen und Drucken; zum Filtern, Sortieren und Anfragen bitte die interaktive Auswahl oben verwenden. Alle Maße in mm; vollständiges Programm und Toleranzen laut PDF-Katalog.

Spaltentitel anklicken zum Sortieren · Anfrage mit einem Klick · vollständiges Programm und Toleranzen gemäß PDF-Katalog. PDF-Katalog herunterladen ↗

FAQ

Häufige Fragen zu dieser Baureihe

Spannsatz R03: Welchen Größenbereich deckt die Tabelle ab?

Die Tabelle enthält 41 Größen: Wellendurchmesser Ø8–Ø150 mm, Nabenbohrungen Ø11–Ø168 mm, übertragbares Drehmoment 4,3–10 500 N·m beim angegebenen Schraubenanzugsmoment. Zwischen- und größere Größen fertigen wir aus dem Vollen nach Ihren Wellen- und Nabenmaßen.

Spannsatz R03: Was ist das und wann ist es die richtige Wahl?

Spannsatz R03 (schlüssellose Welle-Nabe-Verbindung): Beim Anziehen der Spannschrauben pressen sich Innen- und Außenring über ihre Kegelflächen gegeneinander und verspannen Welle und Nabe radial. Das Drehmoment wird spielfrei in beiden Drehrichtungen übertragen; die Verbindung ist selbstzentrierend und wiederholt lös- und montierbar. Entspricht JB/T 7934 Typ Z1. Die empfohlenen Passungen richten sich nach der Nenngröße (h6/H7 bzw. h8/H8, siehe Zeichnung). Die Tabelle unten führt Abmessungen, übertragbares Drehmoment und Axialkraft, Flächenpressung sowie die Spannschrauben nach DIN 912-12.9 für jede Baugröße auf. Alle Spannsätze der R-Reihe arbeiten nach demselben Prinzip – beim Anziehen der Schrauben werden die Kegelringe gegeneinander gepresst und spannen Welle und Nabe spielfrei, selbstzentrierend und wiederholt lösbar –, die Typen unterscheiden sich in der Bauform: Außendurchmesser bei gegebener Welle, Baulänge, ob die Nabe einen Bund oder Flansch braucht und das erforderliche Anzugsmoment. Vergleichen Sie Ø d / Ø D / L und das übertragbare Drehmoment Mt auf dieser Seite mit Ihrer Welle und Nabe und wählen Sie den kleinsten passenden Typ.

Spannsatz R03: Kann ich eine Größe bestellen, die nicht in der Tabelle steht – auch als Einzelstück?

Ja. Alles auf dieser Seite wird nach Zeichnung gefertigt; die Tabelle zeigt nur die Standardgrößen des Katalogs. Die Mindestbestellmenge ist ein Stück – wir fertigen regelmäßig einzelne Ersatzteile für OEMs, deren ursprünglicher Lieferant das Teil eingestellt hat. Senden Sie eine DWG-, STEP- oder PDF-Zeichnung (oder ein Musterteil): Sie erhalten innerhalb von 24 Stunden nach Vorliegen aller Angaben ein verbindliches Angebot, das Erstmuster wird innerhalb von 30 Tagen nach Zeichnungsfreigabe mit Prüfprotokoll geliefert.

Spannsatz R03: Welche Angaben brauchen Sie für ein Angebot?

Bitte angeben: Wellendurchmesser mit Toleranz, Nabenbohrung und -außendurchmesser, verfügbare Nabenlänge, zu übertragendes Drehmoment (und ggf. Axialkraft), Drehzahl, ob die Nabe einen Bund oder Flansch haben kann, und Stückzahl. Wir bestätigen Typ und Größe und prüfen die Flächenpressung gegen Ihren Nabenwerkstoff.
