Spannsatz R02

Zuletzt aktualisiert 16.09.2026 Geprüft von Luo Genwen, Leiter des Produktionswerks

PDF-Datenblatt herunterladen → ANGEBOT ANFORDERN

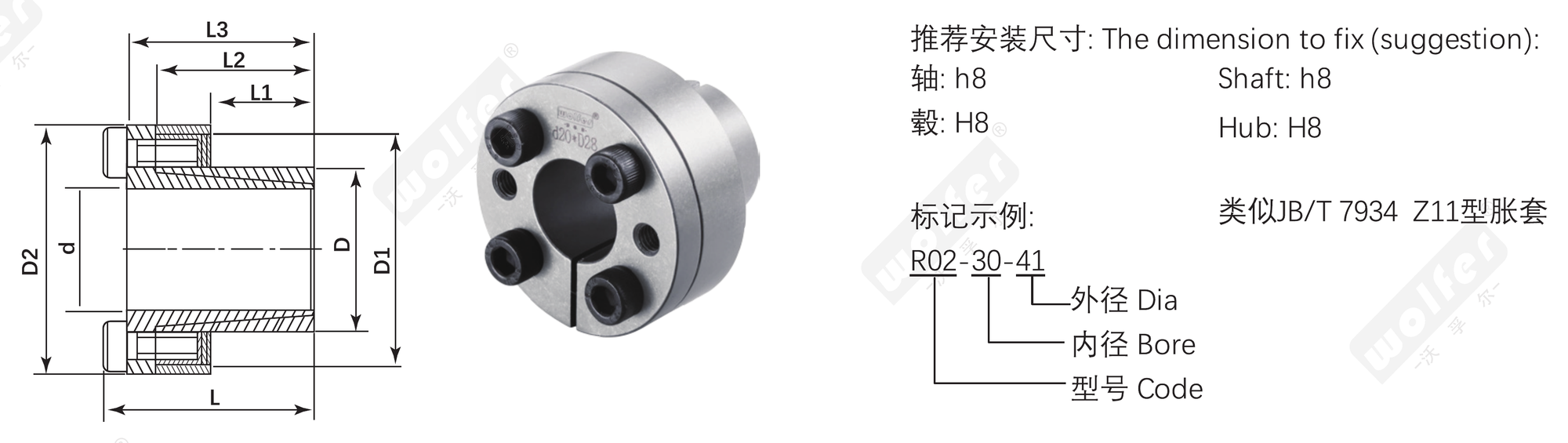

Spannsatz R02 Maßzeichnung — R02 Schnittbild und Produktfoto · Φd / ΦD / L1 / L2 / L · empfohlene Passungen und Kennzeichnungsbeispiel

Technische Daten · Auswahl

Spannsatz R02 Datentabelle

Nach den Kriterien unten filtern oder suchen, Spaltentitel anklicken zum Sortieren; Anfrage mit einem Klick. Maße gemäß Katalog.

Vollständige Maßtabelle · 40 Größen (statische Version zum Drucken und für die Volltextsuche)

Spannsatz R02 Datentabelle — R02 Abmessungen und Leistungsdaten (Einheiten siehe Tabellenkopf)
Φd mm	ΦD mm	L1 mm	L2 mm	L3 mm	L mm	ΦD2 mm	ΦD1 mm	Ft kN	Mt N·m	P N/mm²	P1 N/mm²	Qty.	Size	TS N·m	kg
6	14	10	19	21	24	25	21	4	12	185	80	3	M3x10	2.0	0.05
8	15	12	21	24	28	32	28	10	39	299	159	4	M4x10	5.2	0.07
9	16	14	23	27	31	32	28	10	44	227	128	4	M4x12	5.2	0.07
10	16	14	23	27	31	32	28	10	49	205	128	4	M4x12	5.2	0.07
11	18	14	23	27	31	34	30	10	53	186	114	4	M4x12	5.2	0.07
12	18	14	23	27	31	34	30	10	58	171	114	4	M4x12	5.2	0.08
14	23	14	23	27	31	39	35	10	68	146	89	4	M4x12	5.2	0.11
15	24	16	29	36	42	45	40	16	120	196	123	4	M6x18	17.0	0.22
16	24	16	29	36	42	45	40	16	128	184	123	4	M6x18	17.0	0.22
18	26	18	31	38	44	47	42	21	191	194	134	4	M6x18	17.0	0.23
19	27	18	31	38	44	48	43	21	202	183	129	4	M6x18	17.0	0.25
20	28	18	31	38	44	49	44	21	213	174	124	4	M6x18	17.0	0.26
22	32	25	38	45	51	54	48	21	234	114	78	4	M6x18	17.0	0.35
24	34	25	38	45	51	56	50	21	255	105	74	4	M6x18	17.0	0.36
25	34	25	38	45	51	56	50	21	266	100	74	4	M6x18	17.0	0.34
28	39	25	38	45	51	61	55	27	373	112	81	5	M6x18	17.0	0.42
30	41	25	38	45	51	63	57	32	480	126	92	6	M6x18	17.0	0.43
32	43	30	43	50	56	65	59	32	511	98	73	6	M6x18	17.0	0.49
35	47	30	43	50	56	69	63	43	747	120	89	8	M6x18	17.0	0.55
38	50	30	43	50	56	72	66	43	811	110	84	8	M6x18	17.0	0.62
40	53	32	45	52	58	75	69	48	959	110	83	9	M6x18	17.0	0.64
42	55	32	45	52	58	77	71	48	1007	105	80	9	M6x18	17.0	0.85
45	59	40	56	64	72	85	79	79	1781	130	99	8	M8x22	42.0	1.05
48	62	40	56	64	72	88	82	79	1900	122	94	8	M8x22	42.0	1.13
50	65	50	66	74	82	92	85	99	2473	117	90	10	M8x22	42.0	1.26
55	71	50	66	74	82	98	91	99	2721	106	82	10	M8x22	42.0	1.53
60	77	50	66	74	82	104	97	99	2968	97	76	10	M8x22	42.0	1.66
65	84	50	66	74	82	111	104	99	3215	90	69	10	M8x22	42.0	1.90
70	90	60	80	91	101	122	115	127	4430	89	69	8	M10x25	84.0	3.00
75	95	60	80	91	101	126	119	142	5338	93	74	9	M10x25	84.0	3.10
80	100	65	85	96	106	131	124	190	7595	108	86	12	M10x25	84.0	3.30
85	106	65	85	96	106	137	130	190	8069	101	81	12	M10x25	84.0	3.60
90	112	65	85	96	106	143	136	222	9968	112	90	14	M10x25	84.0	4.00
95	120	65	85	96	106	153	144	222	10522	106	84	14	M10x25	84.0	4.70
100	125	65	89	102	114	162	153	273	13651	124	99	12	M12x30	145.0	5.20
110	140	70	94	107	119	177	168	273	15016	105	82	12	M12x30	145.0	8.70
120	155	90	114	127	139	195	185	364	21844	99	77	16	M12x30	145.0	10.6
130	165	90	114	127	139	205	195	364	23664	92	72	16	M12x30	145.0	11.3
140	175	90	114	127	139	215	205	364	25485	85	68	16	M12x30	145.0	12.6
150	185	90	114	127	139	225	215	364	27305	80	64	16	M12x30	145.0	14.8

Statische Kopie der Auswahldaten zum Nachschlagen und Drucken; zum Filtern, Sortieren und Anfragen bitte die interaktive Auswahl oben verwenden. Alle Maße in mm; vollständiges Programm und Toleranzen laut PDF-Katalog.

Spaltentitel anklicken zum Sortieren · Anfrage mit einem Klick · vollständiges Programm und Toleranzen gemäß PDF-Katalog. PDF-Katalog herunterladen ↗

FAQ

Häufige Fragen zu dieser Baureihe

Spannsatz R02: Welchen Größenbereich deckt die Tabelle ab?

Die Tabelle enthält 40 Größen: Wellendurchmesser Ø6–Ø150 mm, Nabenbohrungen Ø14–Ø185 mm, übertragbares Drehmoment 12–27 305 N·m beim angegebenen Schraubenanzugsmoment. Zwischen- und größere Größen fertigen wir aus dem Vollen nach Ihren Wellen- und Nabenmaßen.

Spannsatz R02: Was ist das und wann ist es die richtige Wahl?

Spannsatz R02 (schlüssellose Welle-Nabe-Verbindung): Beim Anziehen der Spannschrauben pressen sich Innen- und Außenring über ihre Kegelflächen gegeneinander und verspannen Welle und Nabe radial. Das Drehmoment wird spielfrei in beiden Drehrichtungen übertragen; die Verbindung ist selbstzentrierend und wiederholt lös- und montierbar. Entspricht JB/T 7934 Typ Z11. Empfohlene Passungen: Welle h8 / Nabe H8. Die Tabelle unten führt Abmessungen, übertragbares Drehmoment und Axialkraft, Flächenpressung sowie die Spannschrauben nach DIN 912-12.9 für jede Baugröße auf. Alle Spannsätze der R-Reihe arbeiten nach demselben Prinzip – beim Anziehen der Schrauben werden die Kegelringe gegeneinander gepresst und spannen Welle und Nabe spielfrei, selbstzentrierend und wiederholt lösbar –, die Typen unterscheiden sich in der Bauform: Außendurchmesser bei gegebener Welle, Baulänge, ob die Nabe einen Bund oder Flansch braucht und das erforderliche Anzugsmoment. Vergleichen Sie Ø d / Ø D / L und das übertragbare Drehmoment Mt auf dieser Seite mit Ihrer Welle und Nabe und wählen Sie den kleinsten passenden Typ.

Spannsatz R02: Kann ich eine Größe bestellen, die nicht in der Tabelle steht – auch als Einzelstück?

Ja. Alles auf dieser Seite wird nach Zeichnung gefertigt; die Tabelle zeigt nur die Standardgrößen des Katalogs. Die Mindestbestellmenge ist ein Stück – wir fertigen regelmäßig einzelne Ersatzteile für OEMs, deren ursprünglicher Lieferant das Teil eingestellt hat. Senden Sie eine DWG-, STEP- oder PDF-Zeichnung (oder ein Musterteil): Sie erhalten innerhalb von 24 Stunden nach Vorliegen aller Angaben ein verbindliches Angebot, das Erstmuster wird innerhalb von 30 Tagen nach Zeichnungsfreigabe mit Prüfprotokoll geliefert.

Spannsatz R02: Welche Angaben brauchen Sie für ein Angebot?

Bitte angeben: Wellendurchmesser mit Toleranz, Nabenbohrung und -außendurchmesser, verfügbare Nabenlänge, zu übertragendes Drehmoment (und ggf. Axialkraft), Drehzahl, ob die Nabe einen Bund oder Flansch haben kann, und Stückzahl. Wir bestätigen Typ und Größe und prüfen die Flächenpressung gegen Ihren Nabenwerkstoff.
