Spannsatz R01

Name: Kundenspezifische Präzisionszahnräder
Brand: Wolfer

Spannsatz R01 (schlüssellose Welle-Nabe-Verbindung): Beim Anziehen der Spannschrauben pressen sich Innen- und Außenring über ihre Kegelflächen gegeneinander und verspannen Welle und Nabe radial. Das Drehmoment wird spielfrei in beiden Drehrichtungen übertragen; die Verbindung ist selbstzentrierend und wiederholt lös- und montierbar. Entspricht JB/T 7934 Typ Z2. Empfohlene Passungen: Welle h8 / Nabe H8. Die Tabelle unten führt Abmessungen, übertragbares Drehmoment und Axialkraft, Flächenpressung sowie die Spannschrauben nach DIN 912-12.9 für jede Baugröße auf.

PDF-Datenblatt herunterladen → ANGEBOT ANFORDERN

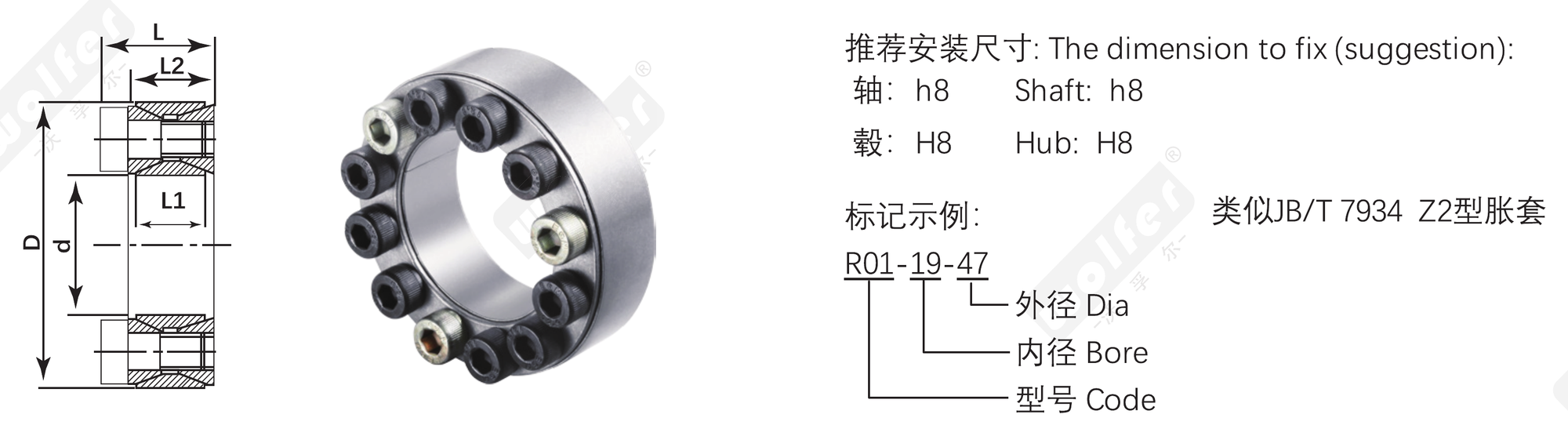

Spannsatz R01 Maßzeichnung — R01 Schnittbild und Produktfoto · Φd / ΦD / L1 / L2 / L · empfohlene Passungen und Kennzeichnungsbeispiel

Spezifikationen

Spannsatz R01 Datentabelle

Daten automatisch aus dem Wolfer-Produktkatalog extrahiert; die Tabelle lässt sich vertikal und horizontal scrollen. Vollständiges Programm und Toleranzen im PDF.

R01 Abmessungen und Leistungsdaten (Einheiten siehe Tabellenkopf)

Φd mm	ΦD mm	L1 mm	L2 mm	L mm	Ft kN	Mt N·m	P N/mm²	P1 N/mm²	Qty.	Size	TS N·m	kg
19	47	17	20	26	31	298	286	116	8	M6x18	14.9	0.20
20	47	17	20	26	31	313	272	116	8	M6x18	14.9	0.22
22	47	17	20	26	31	345	247	116	8	M6x18	14.9	0.23
24	50	17	20	26	35	424	255	123	9	M6x18	14.9	0.23
25	50	17	20	26	35	441	245	123	9	M6x18	14.9	0.23
28	55	17	20	26	39	549	243	124	10	M6x18	14.9	0.27
30	55	17	20	26	39	588	227	124	10	M6x18	14.9	0.26
32	60	17	20	26	47	752	255	136	12	M6x18	14.9	0.28
35	60	17	20	26	47	822	233	136	12	M6x18	14.9	0.30
38	63	17	20	26	47	830	242	140	14	M6x18	14.9	0.31
38	65	17	20	26	55	1042	250	146	14	M6x18	14.9	0.33
40	65	17	20	26	55	1097	238	146	14	M6x18	14.9	0.32
42	75	20	24	32	83	1740	291	163	12	M8x22	35.0	0.57
45	75	20	24	32	83	1864	271	163	12	M8x22	35.0	0.55
48	80	20	24	32	83	1988	254	153	12	M8x22	35.0	0.60
50	80	20	24	32	83	2071	244	153	12	M8x22	35.0	0.56
55	85	20	24	32	97	2658	259	168	14	M8x22	35.0	0.65
60	90	20	24	32	97	2900	238	158	14	M8x22	35.0	0.66
65	95	20	24	32	110	3587	250	171	16	M8x22	35.0	0.72
70	110	24	28	38	153	5345	268	171	14	M10x25	69.0	1.27
75	115	24	28	38	153	5727	250	163	14	M10x25	69.0	1.33
80	120	24	28	38	153	6108	235	156	14	M10x25	69.0	1.35
85	125	24	28	38	175	7417	252	172	16	M10x25	69.0	1.45
90	130	24	28	38	175	7854	238	165	16	M10x25	69.0	1.55
95	135	24	28	38	196	9326	254	179	18	M10x25	69.0	1.65
100	145	26	33	45	227	11362	258	178	14	M12x30	123.3	2.20
110	155	26	33	45	227	12498	234	166	14	M12x30	123.3	2.40
120	165	26	33	45	260	15578	245	178	16	M12x30	123.3	2.60
130	180	34	38	50	325	21095	217	156	20	M12x35	123.3	3.60
140	190	34	38	50	357	24993	221	163	22	M12x35	123.3	3.80
150	200	34	38	50	390	29217	225	169	24	M12x35	123.3	4.10
160	210	34	38	50	422	33756	229	174	26	M12x35	123.3	4.50
170	225	38	44	58	465	39483	212	160	22	M14x40	187.0	5.90
180	235	38	44	58	507	45606	218	167	24	M14x40	187.0	6.10
190	250	46	52	66	591	56163	199	152	28	M14x45	187.0	8.50
200	260	46	52	66	633	63342	203	156	30	M14x45	187.0	9.00
220	285	50	56	72	745	81960	200	154	26	M16x50	290.0	11.00
240	305	50	56	72	860	103162	211	166	30	M16x50	290.0	12.40
260	325	50	56	72	974	126669	221	177	34	M16x50	290.0	19.30
280	355	60	66	84	1124	157339	197	156	32	M18x60	400.0	21.10
300	375	60	66	84	1264	189653	207	166	36	M18x60	400.0	21.50
320	405	72	78	98	1651	264108	211	167	36	M20x70	580.0	29.80
