Poulie trapézoïdale étroite SPZ à douille conique — DP 63–630 mm

Name: Poulie trapézoïdale étroite SPZ à douille conique — DP 63–630 mm
Brand: Wolfer

Caractéristiques · Sélecteur

Sélecteur de poulies à courroies trapézoïdales étroites SPZ

All 181 standard sizes from the catalogue PDF. Search by model or filter by grooves, datum Ø (DP), bush no. or type. All dimensions in mm.

DIN 2211 narrow V-belt pulley SPZ · taper-bush mounting (matching bush no., quick fit/removal) · cast iron · Model code: datum Ø × grooves (e.g. SPZ 90×3 = 90 mm datum, 3 grooves) · all dimensions in mm

Sélecteur de poulies à courroies trapézoïdales étroites SPZ

Recherche par modèle

Gorges

Ø de référence DP

–

N° de douille

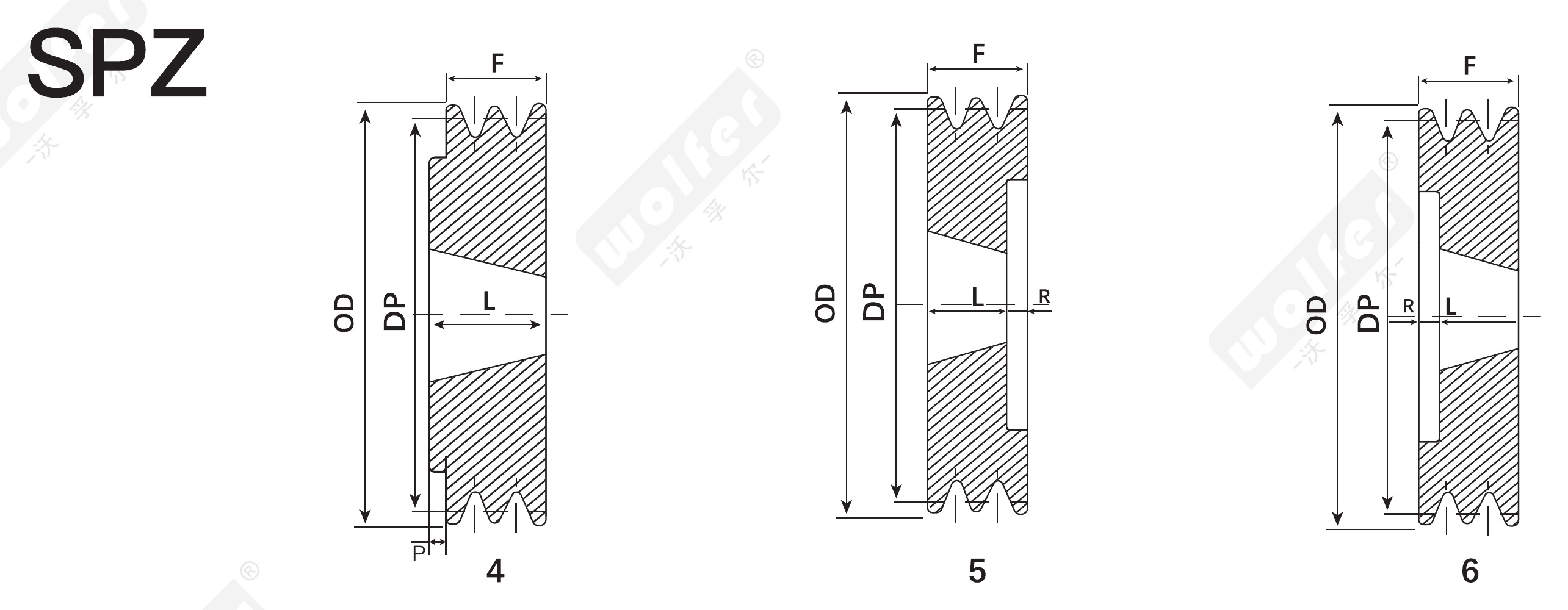

Type (cliquez sur un plan pour filtrer)

Tableau complet des tailles · 181 tailles (version statique pour impression et recherche plein texte)

Sélecteur de poulies à courroies trapézoïdales étroites SPZ (181)
Taille	Ø de référence DP	Ø extérieur OD	Douille N°	Type	F	L	R	P
SPZ 63×1	63	67	1108	4	16	22	—	6
SPZ 63×2	63	67	1108	5	28	22	6	—
SPZ 63×3	63	67	1108	5	40	22	18	—
SPZ 63×4	63	67	1108	5	52	22	30	—
SPZ 67×1	67	71	1108	4	16	22	—	6
SPZ 67×2	67	71	1108	5	28	22	6	—
SPZ 67×3	67	71	1108	5	40	22	18	—
SPZ 67×4	67	71	1108	5	52	22	30	—
SPZ 71×1	71	75	1108	4	16	22	—	6
SPZ 71×2	71	75	1108	5	28	22	6	—
SPZ 71×3	71	75	1108	5	40	22	18	—
SPZ 71×4	71	75	1108	5	52	22	30	—
SPZ 71×5	71	75	1108	5	64	22	42	—
SPZ 75×1	75	79	1108	4	16	22	—	6
SPZ 75×2	75	79	1210	5	28	25	3	—
SPZ 75×3	75	79	1210	5	40	25	15	—
SPZ 75×4	75	79	1210	5	52	25	27	—
SPZ 80×1	80	84	1210	4	16	25	—	9
SPZ 80×2	80	84	1210	5	28	25	3	—
SPZ 80×3	80	84	1210	6	40	25	15	—
SPZ 80×4	80	84	1210	5	52	25	27	—
SPZ 85×1	85	89	1210	4	16	25	—	9
SPZ 85×2	85	89	1610	5	28	25	3	—
SPZ 85×3	85	89	1610	5	40	25	15	—
SPZ 85×4	85	89	1610	5	52	25	27	—
SPZ 85×5	85	89	1610	5	64	25	3	—
SPZ 90×1	90	94	1210	4	16	25	—	9
SPZ 90×2	90	94	1610	5	28	25	3	—
SPZ 90×3	90	94	1610	5	40	25	15	—
SPZ 90×3	90	94	1610	6	40	25	15	—
SPZ 90×4	90	94	1610	5	52	25	27	—
SPZ 90×5	90	94	1610	5	64	25	39	—
SPZ 90×6	90	94	1610	5	76	25	51	—
SPZ 95×1	95	99	1210	4	16	25	—	9
SPZ 95×2	95	99	1610	5	28	25	3	—
SPZ 95×3	95	99	1610	5	40	25	15	—
SPZ 95×4	95	99	1610	5	52	25	27	—
SPZ 95×5	95	99	1610	5	64	25	39	—
SPZ 95×6	95	99	1610	5	76	25	51	—
SPZ 100×1	100	104	1210	4	16	25	—	9
SPZ 100×2	100	104	1610	5	28	25	3	—
SPZ 100×3	100	104	1610	5	40	25	15	—
SPZ 100×4	100	104	1610	5	52	25	27	—
SPZ 100×5	100	104	2012	5	64	32	32	—
SPZ 100×6	100	104	2012	5	76	32	44	—
SPZ 106×1	106	110	1610	4	16	25	—	9
SPZ 106×2	106	110	1610	5	28	25	3	—
SPZ 106×3	106	110	1610	5	40	25	15	—
SPZ 106×4	106	110	1610	5	52	25	27	—
SPZ 106×5	106	110	2012	5	64	32	32	—
SPZ 106×6	106	110	2012	5	76	32	44	—
SPZ 112×1	112	116	1610	4	16	25	—	9
SPZ 112×2	112	116	1610	5	28	25	3	—
SPZ 112×3	112	116	2012	5	40	32	8	—
SPZ 112×4	112	116	2012	5	52	32	20	—
SPZ 112×5	112	116	2012	5	64	32	32	—
SPZ 112×6	112	116	2012	5	76	32	44	—
SPZ 118×1	118	122	1610	4	16	25	—	9
SPZ 118×2	118	122	1610	5	28	25	3	—
SPZ 118×3	118	122	2012	5	40	32	8	—
SPZ 118×4	118	122	2012	5	52	32	20	—
SPZ 118×5	118	122	2012	5	64	32	32	—
SPZ 118×6	118	122	2517	5	76	45	31	—
SPZ 125×1	125	129	1610	4	16	25	—	9
SPZ 125×2	125	129	1610	5	28	25	3	—
SPZ 125×3	125	129	2012	6	40	32	8	—
SPZ 125×4	125	129	2012	6	52	32	20	—
SPZ 125×5	125	129	2012	5	64	32	32	—
SPZ 125×6	125	129	2517	5	76	45	31	—
SPZ 132×1	132	136	1610	4	16	25	—	9
SPZ 132×2	132	136	1610	5	28	25	3	—
SPZ 132×3	132	136	2012	6	40	32	8	—
SPZ 132×4	132	136	2012	6	52	32	20	—
SPZ 132×5	132	136	2517	5	64	45	19	—
SPZ 132×6	132	136	2517	5	76	45	31	—
SPZ 140×1	140	144	1610	8	16	25	—	9
SPZ 140×2	140	144	1610	5	28	25	3	—
SPZ 140×3	140	144	2012	6	40	32	8	—
SPZ 140×4	140	144	2012	6	52	32	20	—
SPZ 140×5	140	144	2517	6	64	45	19	—
SPZ 140×6	140	144	2517	6	76	45	31	—
SPZ 150×1	150	154	1610	8	16	25	—	9
SPZ 150×2	150	154	2012	4	28	32	—	4
SPZ 150×3	150	154	2012	6	40	32	8	—
SPZ 150×4	150	154	2517	6	52	45	7	—
SPZ 150×5	150	154	2517	6	64	45	19	—
SPZ 150×6	150	154	2517	6	76	45	31	—
SPZ 160×1	160	164	1610	8	16	25	—	9
SPZ 160×2	160	164	2012	8	28	32	—	4
SPZ 160×3	160	164	2012	6	40	32	8	—
SPZ 160×4	160	164	2517	6	52	45	7	—
SPZ 160×5	160	164	2517	6	64	45	19	—
SPZ 160×6	160	164	2517	6	76	45	31	—
SPZ 170×1	170	174	1610	8	16	25	—	9
SPZ 170×2	170	174	2012	8	28	32	—	4
SPZ 170×3	170	174	2012	7	40	32	4	—
SPZ 170×4	170	174	2517	6	52	45	7	—
SPZ 170×5	170	174	2517	6	64	45	19	—
SPZ 170×6	170	174	2517	6	76	45	31	—
SPZ 180×1	180	184	1610	8	16	25	—	9
SPZ 180×2	180	184	2012	8	28	32	—	9
SPZ 180×3	180	184	2012	15	40	32	8	—
SPZ 180×4	180	184	2517	6	52	45	7	—
SPZ 180×5	180	184	2517	6	64	45	19	—
SPZ 180×6	180	184	2517	7	76	45	15.5	—
SPZ 190×1	190	194	1610	8	16	25	—	9
SPZ 190×2	190	194	2012	8	28	32	—	4
SPZ 190×3	190	194	2012	9	40	32	4	—
SPZ 190×4	190	194	2517	9	52	45	3.5	—
SPZ 190×5	190	194	2517	9	64	45	9.5	—
SPZ 190×6	190	194	2517	9	76	45	15.5	—
SPZ 200×1	200	204	2012	8	16	32	—	16
SPZ 200×2	200	204	2012	8	28	32	—	4
SPZ 200×3	200	204	2012	9	40	32	4	—
SPZ 200×4	200	204	2517	9	52	45	3.5	—
SPZ 200×5	200	204	2517	9	64	45	9.5	—
SPZ 200×6	200	204	2517	9	76	45	15.5	—
SPZ 212×1	212	216	2012	8	16	32	—	16
SPZ 212×2	212	216	2012	8	28	32	—	4
SPZ 212×3	212	216	2012	9	40	32	4	—
SPZ 212×4	212	216	2517	9	52	45	3.5	—
SPZ 212×5	212	216	2517	9	64	45	9.5	—
SPZ 212×6	212	216	2517	9	76	45	15.5	—
SPZ 224×1	224	228	2012	13	16	32	—	16
SPZ 224×2	224	228	2012	13	28	32	—	4
SPZ 224×3	224	228	2012	9	40	32	4	—
SPZ 224×4	224	228	2517	9	52	45	3.5	—
SPZ 224×5	224	228	2517	9	64	45	9.5	—
SPZ 224×6	224	228	2517	9	76	45	15.5	—
SPZ 250×1	250	254	2012	11	16	32	—	8
SPZ 250×2	250	254	2012	11	28	32	—	2
SPZ 250×3	250	254	2012	12	40	32	4	—
SPZ 250×4	250	254	2517	9	52	45	3.5	—
SPZ 250×5	250	254	2517	9	64	45	9.5	—
SPZ 250×6	250	254	2517	9	76	45	15.5	—
SPZ 265×1	265	269	2012	11	16	32	—	8
SPZ 265×2	265	269	2517	8	28	45	—	17
SPZ 265×3	265	269	2517	8	40	45	—	5
SPZ 265×4	265	269	2517	12	52	45	3.5	—
SPZ 265×5	265	269	2517	12	64	45	9.5	—
SPZ 280×1	280	284	2012	11	16	32	—	8
SPZ 280×2	280	284	2012	11	28	32	—	2
SPZ 280×3	280	284	2517	11	40	45	—	2.5
SPZ 280×4	280	284	2517	12	52	45	3.5	—
SPZ 280×5	280	284	2517	12	64	45	9.5	—
SPZ 280×6	280	284	2517	12	76	45	15.5	—
SPZ 315×1	315	319	2012	11	16	32	—	8
SPZ 315×2	315	319	2012	11	28	32	—	2
SPZ 315×3	315	319	2517	11	40	45	—	2.5
SPZ 315×4	315	319	2517	12	52	45	3.5	—
SPZ 315×5	315	319	2517	12	64	45	9.5	—
SPZ 315×6	315	319	2517	12	76	45	15.5	—
SPZ 355×1	355	359	2012	11	16	32	—	8
SPZ 355×2	355	359	2012	11	28	32	—	2
SPZ 355×3	355	359	2517	11	40	45	—	2.5
SPZ 355×4	355	359	2517	12	52	45	3.5	—
SPZ 355×5	355	359	2517	12	64	45	9.5	—
SPZ 355×6	355	359	2517	12	76	45	15.5	—
SPZ 400×1	400	404	2012	11	16	32	—	8
SPZ 400×2	400	404	2517	11	28	45	—	8.5
SPZ 400×3	400	404	2517	11	40	45	—	2.5
SPZ 400×4	400	404	2517	12	52	45	3.5	—
SPZ 400×5	400	404	3020	12	64	51	6.5	—
SPZ 400×6	400	404	3020	11	76	76	—	0
SPZ 450×2	450	454	2517	11	28	45	—	8.5
SPZ 450×3	450	454	2517	11	40	45	—	2.5
SPZ 450×4	450	454	3020	12	52	51	0.5	—
SPZ 450×5	450	454	3020	12	64	51	6.5	—
SPZ 450×6	450	454	3030	11	76	76	—	0
SPZ 500×2	500	504	2517	11	28	45	—	8.5
SPZ 500×3	500	504	2517	11	40	45	—	2.5
SPZ 500×4	500	504	3020	12	52	51	0.5	—
SPZ 500×5	500	504	3030	11	64	76	—	6
SPZ 500×6	500	504	3030	11	76	76	—	0
SPZ 560×3	560	564	2517	13	40	45	—	5
SPZ 560×4	560	564	3020	12	52	51	0.5	—
SPZ 560×5	560	564	3030	11	64	76	—	6
SPZ 630×2	630	634	3020	11	28	51	—	11.5
SPZ 630×3	630	634	3020	11	40	51	—	5.5
SPZ 630×4	630	634	3030	11	52	76	—	12
SPZ 630×5	630	634	3030	11	64	76	—	6

Copie statique des données du sélecteur pour consultation et impression ; utilisez le sélecteur interactif ci-dessus pour filtrer, trier et demander un devis. Toutes les dimensions en mm ; gamme complète et tolérances selon le catalogue PDF.

Cliquez sur un en-tête de colonne pour trier. Montage à douille conique — préciser le n° de douille et l’alésage. Source : catalogue Wolfer poulies à courroies trapézoïdales. Télécharger le catalogue PDF ↗

FAQ

Questions fréquentes sur cette série

Poulies trapézoïdales étroites SPZ : quelle plage de tailles couvre le tableau ?

Le tableau recense 181 poulies SPZ standard : diamètre primitif 63–630 mm, 1–6 gorges, toutes pour moyeu amovible Taper-Lock (tailles 1108 / 1210 / 1610 / 2012 / 2517 / 3020 / 3030). Gorges selon DIN 2211 / ISO 4183 ; autres diamètres, nombres de gorges et versions à moyeu plein d'après plan.

Poulies trapézoïdales étroites SPZ : de quoi s'agit-il et quand l'utiliser ?

Poulies trapézoïdales étroites SPZ (douille conique Taper-Bush), diamètre primitif DP 63–630 mm, 1 à 6 gorges ; montage rapide sans clavette sur douille Taper-Lock. Choisissez la section selon la puissance et la taille de poulie : SPZ, la plus étroite, pour les transmissions compactes de faible à moyenne puissance ; SPA et SPB pour les ventilateurs, pompes et compresseurs de puissance moyenne ; SPC pour les transmissions lourdes à forte puissance et nombreuses gorges. Toutes ces poulies se montent sur moyeu amovible Taper-Lock : une même poulie s'adapte à plusieurs diamètres d'arbre et se démonte sans extracteur.

Poulies trapézoïdales étroites SPZ : puis-je commander une taille absente du tableau, ou une seule pièce ?

Oui. Tout ce qui figure sur cette page est fabriqué d'après plan ; le tableau ne présente que les tailles standard du catalogue. La quantité minimale est d'une pièce : nous fabriquons régulièrement des pièces de rechange unitaires pour des OEM dont le fournisseur d'origine a arrêté la référence. Envoyez un plan DWG, STEP ou PDF (ou une pièce échantillon) : devis formel sous 24 heures une fois les informations complètes, première pièce expédiée sous 30 jours après validation du plan, avec rapport de contrôle.

Poulies trapézoïdales étroites SPZ : que dois-je fournir pour obtenir un devis ?

Envoyez le plan ou : section de courroie (SPZ/SPA/SPB/SPC ou classique A/B/C), diamètre primitif, nombre de gorges, taille de moyeu Taper-Lock et alésage (ou moyeu plein avec alésage et rainure), matière, exigence d'équilibrage et quantité. Pour une transmission existante, la taille de l'autre poulie et la longueur de courroie nous aident à vérifier le rapport.
