Engrenages coniques droits

Name: Engrenages coniques droits — module 0,5–4 · rabotés · 20°
Brand: Wolfer

Engrenages coniques, module 0,5–4. Coniques droits · denture rabotée · angle de pression 20°. Livrés par paires (roue + pignon).

Dernière mise à jour 16/09/2026 Relu par Luo Genwen, Responsable de l'usine de production

Caractéristiques · Sélecteur

Sélecteur d’engrenages coniques droits

Les 44 tailles standard du catalogue PDF (livrées par paires roue + pignon). Filtrez par module, rapport, nombre de dents ou alésage — ou recherchez par code. Toutes les cotes en mm.

Matériau 40Cr · denture rabotée · dureté 45–55 HRC · engrenages coniques droits livrés par paires (roue + pignon) · angle de pression 20° · code : moduleM-dents-alésage (rapport = rapport d’engrenage)

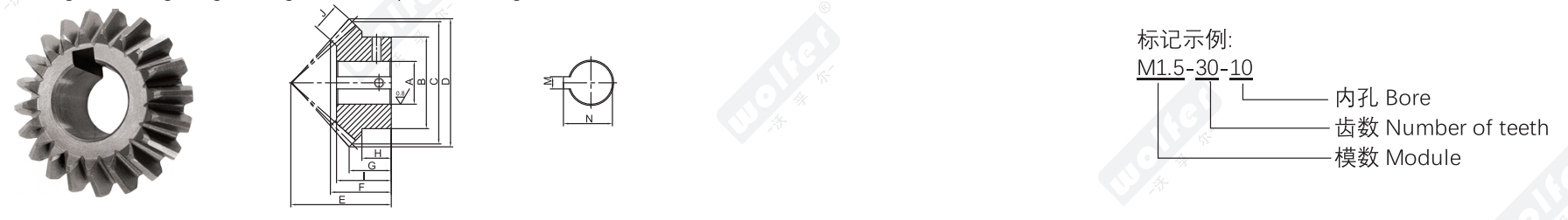

Schéma de construction et de désignation de l’engrenage conique droit

Recherche par modèle

Module

Rapport

Nombre de dents

–

Alésage A

–

Tableau complet des tailles · 44 tailles (version statique pour impression et recherche plein texte)

Sélecteur d’engrenages coniques droits (44)
Modèle Code	Rapport	Module M	Nombre de dents z	Alésage A·H7	Contour B	Ø primitif C	Ø de tête D	Fixation E	Longueur F	Distance de tête G	Moyeu H	Longueur d’alésage I	Largeur de denture J	Jeu de denture mm
M1.5-30	1.5	1.5	30	10	30	45	46.24	28	18.53	13.93	8	16	9	0.05~0.15
M1.5-20	1.5	1.5	20	8	25	30	33.13	33	18.63	11.54	8.83	17	9	0.05~0.15
M2-30	1.5	2	30	10	35	60	61.65	40	26.87	21.24	15	33	11	0.06~0.16
M2-20	1.5	2	20	10	30	40	44.18	45	25.06	16.39	11.67	22	11	0.06~0.16
M2.5-30	1.5	2.5	30	15	45	75	77.07	50	34.22	26.55	18	30	15	0.07~0.17
M2.5-20	1.5	2.5	20	12	35	50	55.22	55	31.06	19.24	12.5	28	15	0.07~0.17
M3-30	1.5	3	30	15	50	90	92.48	55	35.56	26.86	17	31	17	0.08~0.18
M3-20	1.5	3	20	15	45	60	66.27	70	40.48	27.09	20	37	17	0.08~0.18
M4-30	1.5	4	30	20	70	120	123.3	75	47.71	37.48	25	40	20	0.12~0.27
M4-20	1.5	4	20	15	60	80	88.32	90	48.53	32.77	23.33	43	20	0.12~0.27
M5-30	1.5	5	30	25	90	150	154.13	90	58.45	43.14	24	50	30	0.14~0.34
M5-20	1.5	5	20	20	80	100	110.45	110	62.11	38.48	28.33	56	30	0.14~0.34
M1.5-30	2	1.5	30	8	25	45	45.88	25	17.85	14.63	9	15	8	0.05~0.15
M1.5-15	2	1.5	15	6	16	22.5	26.11	32	17.23	10.4	7.88	16	8	0.05~0.15
M2-30	2	2	30	14	30	60	61.17	31	21.6	17.17	10	18	11	0.06~0.16
M2-15	2	2	15	8	22	30	34.81	40	20.59	11.2	8	19	11	0.06~0.16
M2.5-30	2	2.5	30	15	40	75	76.46	40	28.75	22.71	15	24	15	0.07~0.17
M2.5-15	2	2.5	15	12	30	37.5	43.51	55	31.81	19	15.63	29	15	0.07~0.17
M3-30	2	3	30	16	50	90	91.76	50	37.31	29.26	18	30	20	0.08~0.18
M3-15	2	3	15	12	35	45	52.22	70	43.88	26.8	22.5	41	20	0.08~0.18
M4-30	2	4	30	20	60	120	122.34	60	42.4	32.34	20	36	25	0.12~0.27
M4-15	2	4	15	16	50	60	69.62	85	48.74	27.41	22.5	46	25	0.12~0.27
M5-30	2	5	30	20	70	150	152.93	75	52.5	40.43	25	48	30	0.14~0.34
M5-15	2	5	15	20	60	75	87.03	100	63.61	38.04	31.25	58	30	0.14~0.34
M2.5-36	2	2.5	36	15	55	90	91.46	43	28.52	21.96	13	24	16	0.07~0.17
M2.5-18	2	2.5	18	12	38	45	51.01	64	34.27	20.5	17.25	32	16	0.07~0.17
M3-36	2	3	36	20	60	108	109.76	52	34.95	26.76	17	30	20	0.08~0.18
M3-18	2	3	18	16	46	54	61.23	75	40.01	22.81	19	37	20	0.08~0.18
M4-36	2	4	36	20	70	144	146.34	72	49	38.34	25	42	26	0.12~0.27
M4-18	2	4	18	20	60	72	81.62	100	52.77	30.41	25	49	26	0.12~0.27
M1-40	2	1	40	8	25	40	40.59	22	15.07	12.59	8	12	6	0.03~0.13
M1-20	2	1	20	6	16	20	22.41	28	13.78	8.6	7	12	6	0.03~0.13
M1.25-40	2	1.25	40	10	32	50	50.73	27	18.54	15.23	10	16	8	0.14~0.34
M1.25-20	2	1.25	20	8	22	25	28.02	36	18.66	11.75	10.25	17	8	0.14~0.34
M1.5-40	2	1.5	40	10	38	60	60.88	35	25.01	20.88	15	22	10	0.05~0.15
M1.5-20	2	1.5	20	8	25	30	33.61	46	25.54	16.9	14.75	24	10	0.05~0.15
M2-40	2	2	40	12	40	80	81.17	45	32.37	26.17	18	27	15	0.06~0.16
M2-20	2	2	20	12	32	40	44.81	60	34.16	21.2	18	32	15	0.06~0.16
M2.5-40	2	2.5	40	15	50	100	101.46	55	39.73	31.46	20	35	20	0.07~0.17
M2.5-20	2	2.5	20	12	40	50	56.01	75	43.78	26.5	22.5	41	20	0.07~0.17
M3-40	2	3	40	20	60	120	121.76	65	45.85	36.85	24	38	22	0.08~0.18
M3-20	2	3	20	16	50	60	67.22	90	50.81	31.76	27.5	47	22	0.08~0.18
M4-40	2	4	40	20	70	160	162.34	80	53.92	42.34	28	45	28	0.12~0.27
M4-20	2	4	20	20	60	80	89.62	120	66.59	42.41	35	62	28	0.12~0.27

Copie statique des données du sélecteur pour consultation et impression ; utilisez le sélecteur interactif ci-dessus pour filtrer, trier et demander un devis. Toutes les dimensions en mm ; gamme complète et tolérances selon le catalogue PDF.

Cliquez sur un en-tête de colonne pour trier. Les engrenages coniques sont livrés par paires ; le rapport est le rapport d’engrenage. Source : catalogue Wolfer engrenages coniques droits ; la coquille du Ø primitif M4-18 (75) est corrigée en 72 d’après d = m·z. Télécharger le catalogue PDF ↗

FAQ

Questions fréquentes sur cette série

Engrenages coniques droits : quelle plage de tailles couvre le tableau ?

Le tableau recense 44 paires standard (roue + pignon) : module 1–5, rapports 1,5:1, 2:1, 15–40 dents. Les engrenages coniques sont toujours livrés en paires appairées ; autres modules, rapports et alésages d'après plan.

Engrenages coniques droits : de quoi s'agit-il et quand l'utiliser ?

Engrenages coniques, module 0,5–4. Coniques droits · denture rabotée · angle de pression 20°. Livrés par paires (roue + pignon). Les engrenages coniques droits sont le choix économique pour des arbres à 90° à vitesse faible ou moyenne : simples à tailler et à monter, avec un rapport exact. Pour plus de vitesse, de silence ou de charge à taille égale, passez aux engrenages coniques spiraux.

Engrenages coniques droits : puis-je commander une taille absente du tableau, ou une seule pièce ?

Oui. Tout ce qui figure sur cette page est fabriqué d'après plan ; le tableau ne présente que les tailles standard du catalogue. La quantité minimale est d'une pièce : nous fabriquons régulièrement des pièces de rechange unitaires pour des OEM dont le fournisseur d'origine a arrêté la référence. Envoyez un plan DWG, STEP ou PDF (ou une pièce échantillon) : devis formel sous 24 heures une fois les informations complètes, première pièce expédiée sous 30 jours après validation du plan, avec rapport de contrôle.

Engrenages coniques droits : que dois-je fournir pour obtenir un devis ?

Envoyez le plan ou ces données : module (ou DP), nombre de dents, angle de pression, angle et sens d'hélice (hélicoïdal), largeur de denture, alésage avec tolérance et rainure, cotes de moyeu, matière et traitement thermique, classe de précision requise (ISO 1328 / DIN / AGMA / JIS) et quantité. L'idéal est un fichier STEP plus un plan 2D avec les tolérances critiques ; une photo de l'ancienne pièce avec les cotes de base suffit pour un premier devis.
