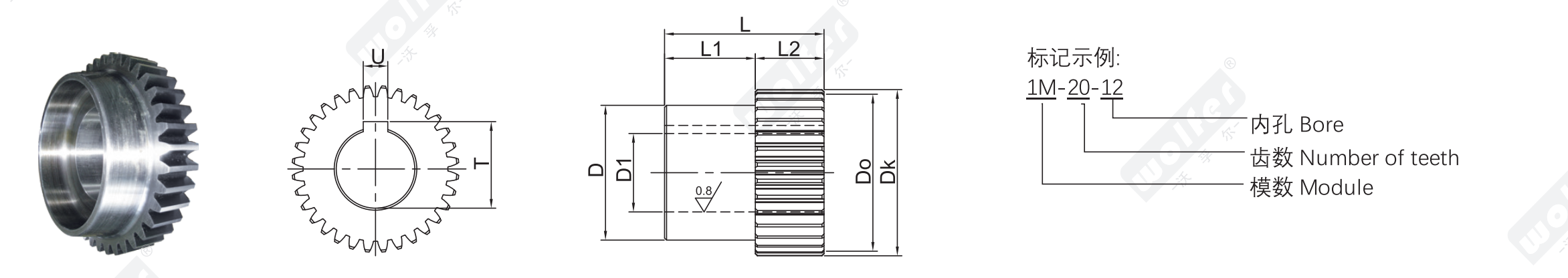

Spécifications des rapports d'épi

Toutes les dimensions en mm. Faites défiler horizontalement pour la table complète.

Modèle Code	Emplacement p	Module Module	Dents z	D1	DK	Do	D	L	L1	L2	T	u	Dosslash (mm)
1M-20	3.141	1	20	12	22	20	17	20	5	15	13.8	4	0.08~0.16
1M-25	3.141	1	25	12	27	25	20	20	5	15	13.8	4	0.08~0.16
1M-30	3.141	1	30	15	32	30	25	20	5	15	16.8	4	0.08~0.16
1M-35	3.141	1	35	15	37	35	30	20	5	15	17.3	5	0.08~0.16
1.5M-25	4.712	1.5	25	16	40.5	37.5	30	46	26	20	18.3	5	0.08~0.16
1.5M-32	4.712	1.5	32	22	51	48	36	48	28	20	24.8	6	0.10~0.18
1.5M-40	4.712	1.5	40	22	63	60	36	48	28	20	24.8	6	0.10~0.20
2M-25	6.283	2	25	16	54	50	30	54	26	28	18.3	5	0.10~0.20
2M-25	6.283	2	25	22	54	50	36	56	28	28	24.8	6	0.10~0.20
2M-28	6.283	2	28	30	60	56	50	60	32	28	33.3	8	0.12~0.22
2M-32	6.283	2	32	16	68	64	30	54	26	28	18.3	5	0.12~0.22
2M-32	6.283	2	32	22	68	64	36	56	28	28	24.8	6	0.12~0.22
2M-32	6.283	2	32	32	68	64	55	65	37	28	35.3	10	0.12~0.22
2M-36	6.283	2	36	40	76	72	62	65	37	28	43.3	12	0.12~0.22
2M-40	6.283	2	40	32	84	80	55	65	37	28	35.3	10	0.12~0.22
2M-50	6.283	2	50	45	104	100	68	65	37	28	48.8	14	0.12~0.22
2.5M-22	7.854	2.5	22	22	60	55	36	56	28	28	24.8	16	0.12~0.22
2.5M-28	7.854	2.5	28	32	75	70	55	65	37	28	35.3	10	0.12~0.22
2.5M-36	7.854	2.5	36	40	95	90	62	65	37	28	43.3	12	0.12~0.22
3M-22	9.425	3	22	22	72	66	36	56	28	28	24.8	6	0.12~0.22
3M-22	9.425	3	22	32	72	66	55	65	37	28	35.3	10	0.12~0.22
3M-25	9.425	3	25	40	81	75	62	65	37	28	43.3	12	0.12~0.22
3M-28	9.425	3	28	22	90	84	36	56	28	28	24.8	6	0.12~0.22
3M-28	9.425	3	28	32	90	84	55	65	37	28	35.3	10	0.12~0.22
3M-32	9.425	3	32	40	102	96	62	65	37	28	43.3	12	0.12~0.22
3M-36	9.425	3	36	45	114	108	68	65	37	28	48.8	14	0.14~0.24
4M-20	12.566	4	20	32	88	80	55	75	35	40	35.3	10	0.14~0.24
4M-20	12.566	4	20	35	88	80	55	75	35	40	38.3	10	0.14~0.24
4M-22	12.566	4	22	45	96	88	68	75	35	40	48.8	14	0.14~0.24
4M-25	12.566	4	25	32	108	100	55	75	35	40	35.3	10	0.14~0.24
4M-25	12.566	4	25	35	108	100	55	75	35	40	38.3	10	0.14~0.24
4M-25	12.566	4	25	55	108	100	80	80	40	40	59.3	16	0.14~0.24
4M-28	12.566	4	28	45	120	112	68	75	35	40	48.8	14	0.14~0.24
4M-32	12.566	4	32	55	136	128	80	80	40	40	59.3	16	0.16~0.26
4M-40	12.566	4	40	75	168	160	110	100	60	40	79.9	20	0.16~0.26
5M-21	15.708	5	21	45	115	105	68	85	35	50	48.8	14	0.16~0.26
5M-25	15.708	5	25	45	135	125	68	85	35	50	48.8	14	0.16~0.26
5M-25	15.708	5	25	55	135	125	80	90	40	50	59.3	16	0.16~0.26
6M-21	18.85	6	21	55	138	126	80	100	40	60	59.3	16	0.16~0.26
6M-25	18.85	6	25	75	162	150	110	120	60	60	79.9	20	0.18~0.26

Classe d'exactitude:(classe JIS 2) DIN 6h25 · Precision (JIS Grade 2) DIN 6h25

Matériau:40Cr · Material 40Cr

Profil de la dent :Épur Type straight

Finition de la surface de la dent:Sol Teeth ground

Dureté:45–55 HRC · Hardness 45–55 HRC

Angle de pression:20° · Pressure angle 20°
