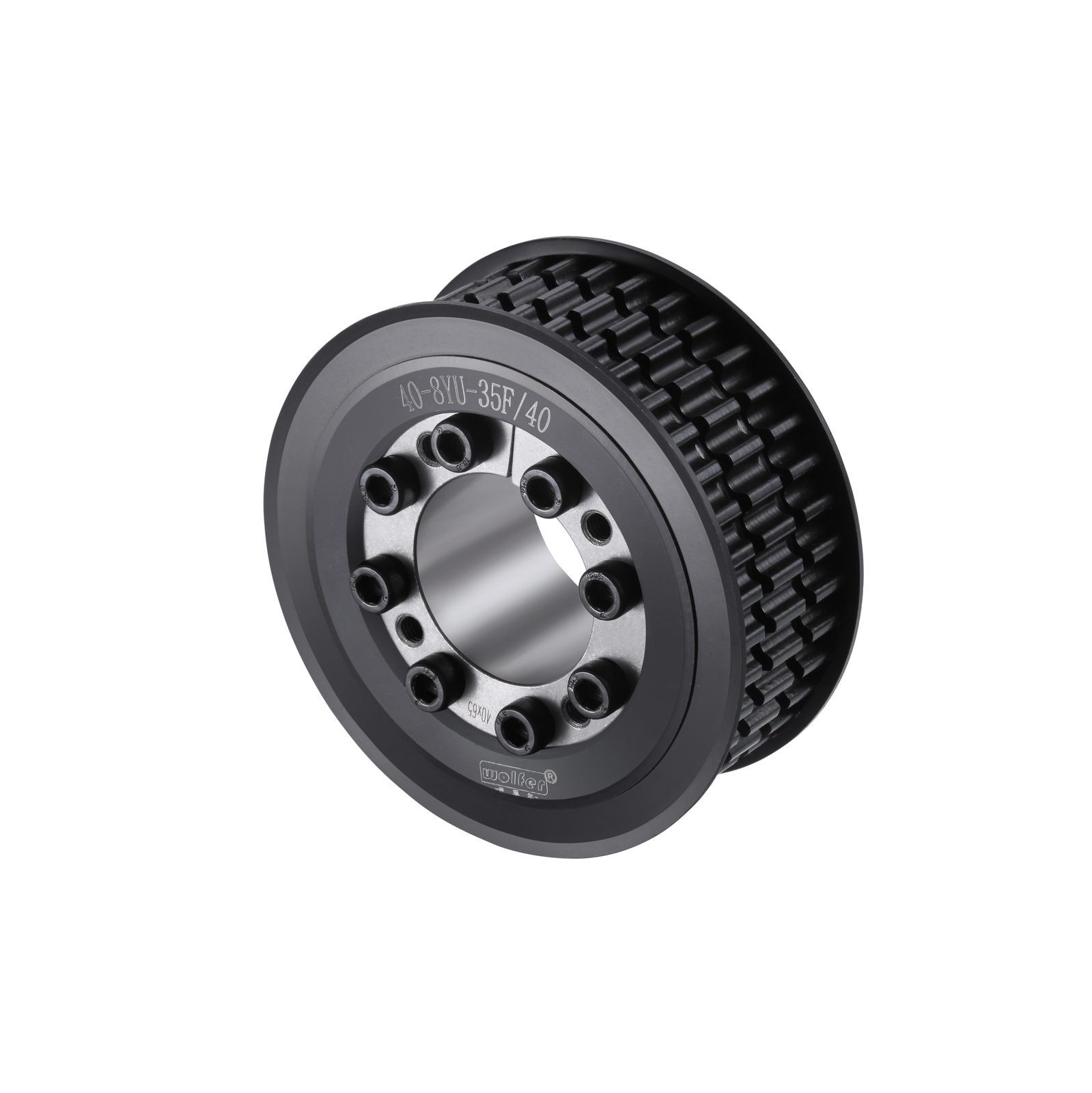

표준 치형 타이밍 풀리를 맞춤 가공합니다. HTD, GT, MXL부터 XH까지 일반적인 치형을 지원하며 내경은 고객 요구에 맞춰 제작합니다.
당사는 봉재 또는 주물에서 타이밍 풀리를 가공하며 재질, 내경, 키홈, 치형, 표면 처리를 모두 도면대로 제작합니다. 표준 치형은 HTD 3M / 5M / 8M / 14M, MXL, XL, L, H, XH, T5, T10, AT5, AT10이며 모두 도면대로 생산할 수 있습니다. 맞춤 원호 치형이나 사다리꼴 치형이 필요하면 벨트 공급사가 제시한 치형 사양을 기준으로 견적을 드립니다.
치형 범위
HTD 3M–14M · GT · MXL–XH
외경 범위
Ø10 mm – Ø400 mm
폭 범위
9 mm – 150 mm
공차 대응
내경 ISO h7 · 동심도 0.03 mm 이내
제품 분류
치형과 내경 형식에 따라 여섯 가지로 분류했습니다. 각 분류를 누르면 치형 도해와 실제 치수표를 볼 수 있고, 전체 PDF 규격서도 내려받을 수 있습니다.

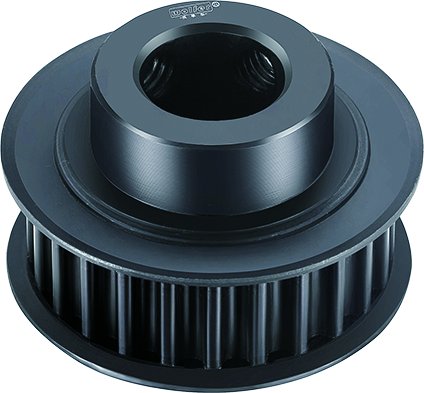

HTD 원호 치형 · 3M / 5M / 8M / 14M · 스트레이트 보어

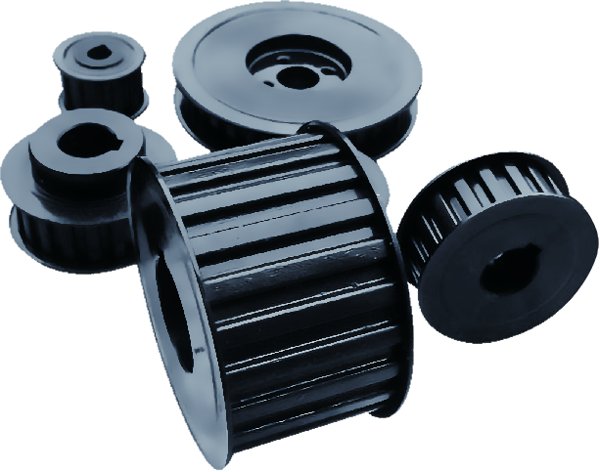

사다리꼴 치형(인치) · MXL / XL / L / H · 스트레이트 보어

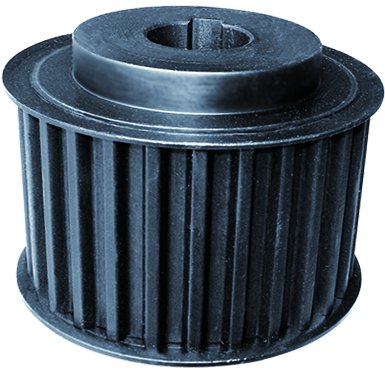

미터 T / AT · T2.5 / T5 / T10 / AT5 / AT10

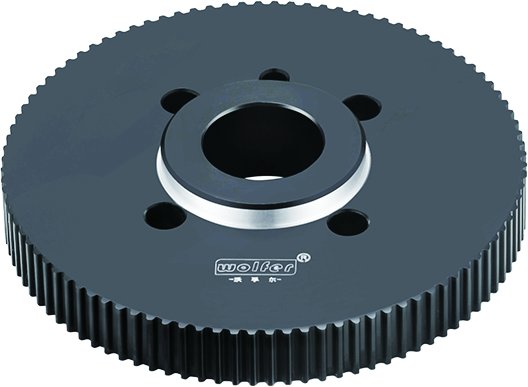

정밀 BAR / GT 원호 치형 · 고정밀

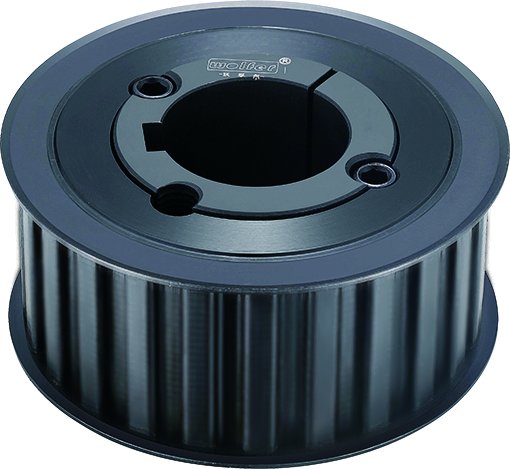

테이퍼 부싱형 · L / H / XH 사다리꼴 치형

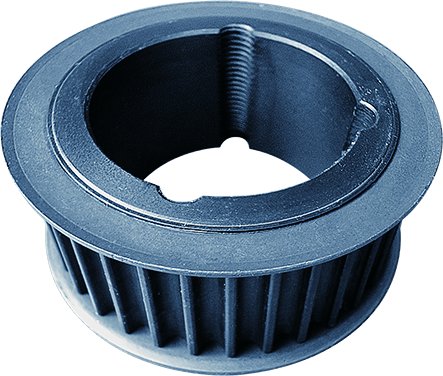

테이퍼 부싱형 · HTD 5M / 8M / 14M
저희가 만드는 것
3M / 5M / 8M / 14M · 최신 설비에서 가장 널리 쓰이는 치형
2GT / 3GT / 5GT · 정밀도 요구가 더 높은 직선 운동에 적합
MXL / XL / L / H / XH · 기존 산업 표준 치형
벨트 공급사가 제시한 치형 파라미터에 맞춰 맞춤 가공할 수 있습니다
매끈한 외경 또는 플랜지 구조로 제작하며 베어링 구멍도 가공할 수 있습니다
타이밍 풀리는 3D 프린터, 포장 라인, 반도체 로봇, 수술 장비 등의 모터축과 아이들러 축에 널리 쓰입니다. 치형이 맞지 않으면 벨트가 한쪽으로 밀리고, 내경 동심도가 부족하면 벨트 장력이 흔들려 벨트 마모가 빨라집니다.
당사 타이밍 풀리는 봉재 또는 주물에서 가공하며, 내경과 피치원의 동심도를 0.03 mm 이내로 관리합니다. 플랜지 유무를 선택할 수 있고 맞춤 키홈, 세트 스크루 평면, 테이퍼 부싱 구멍 등의 구조도 지원합니다.
같은 풀리 본체에 모터 축경만 다른 OEM 고객을 위해 치형 절삭 공구를 보관하고 내경만 다시 가공합니다. 따라서 같은 본체에 내경만 다른 타이밍 풀리를 재발주하시면 보통 7–10일에 납품됩니다.
규격
검사
자주 묻는 질문
가능합니다. 마모된 기존 부품을 보내주시면 3차원 측정기로 스캔 측정해 치형을 파악하고 CAD 파일 세트를 만듭니다. 초도품은 보통 10영업일 정도면 완성됩니다.
1개부터 가능합니다. 원 공급사가 단종한 모델을 중심으로 OEM 고객용 단품 대체 타이밍 풀리를 자주 가공합니다.
24시간 견적 · 1영업일 이내 엔지니어링 검토 · 도면 확정 후 30일 이내 납품.
