제품 · 동기 전동 / PRODUCT
테이퍼 보어(Taper-Lock 부싱 장착) 사다리꼴 치형 타이밍 풀리이며 치형은 L / H / XH입니다. 무키로 빠르게 장착할 수 있고 중심 정렬성이 좋으며 반복 분해·조립이 가능해, 대출력이거나 분해가 잦은 동기 전동에 적합합니다.
사양표
치형마다 대표 벨트 폭 기준의 실제 치수표를 제공합니다. 전체 벨트 폭과 내경은 PDF 규격서를 참고하십시오. 표는 상하 / 좌우로 스크롤할 수 있습니다.
대표 벨트 폭 규격입니다. 그 밖의 벨트 폭은 PDF를 참고하십시오. 총 22개 규격이며 치수 단위는 mm입니다.
| 규격 코드 Part Code | 잇수 Teeth | 구조 Type | 재료 Mat. | 테이퍼 부싱 번호 Bush | Dp | De | Df | Dm | Di | F | S | R | 플랜지 번호 Flange |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TL18L050 | 18 | 8F | STEEL | 1108 | 54.57 | 53.81 | 60.0 | 45 | - | 19 | 22 | 3.0 | 58 |
| TL19L050 | 19 | 8F | STEEL | 1108 | 57.61 | 56.84 | 64.0 | 45 | - | 19 | 22 | 3.0 | 59 |
| TL20L050 | 20 | 8F | STEEL | 1108 | 60.64 | 59.88 | 66.5 | 48 | - | 19 | 22 | 3.0 | 60 |
| TL21L050 | 21 | 8F | STEEL | 1108 | 63.67 | 62.91 | 70.0 | 48 | - | 19 | 22 | 3.0 | 61 |
| TL22L050 | 22 | 8F | STEEL | 1108 | 66.70 | 65.94 | 75.0 | 51 | - | 19 | 22 | 3.0 | 62 |
| TL23L050 | 23 | 8F | STEEL | 1108 | 69.73 | 68.97 | 79.0 | 54 | - | 19 | 22 | 3.0 | 63 |
| TL24L050 | 24 | 8F | STEEL | 1108 | 72.77 | 72.00 | 79.0 | 54 | - | 19 | 22 | 3.0 | 63 |
| TL25L050 | 25 | 8F | STEEL | 1108 | 75.80 | 75.04 | 82.5 | 56 | - | 19 | 22 | 3.0 | 64 |
| TL26L050 | 26 | 8F | STEEL | 1108 | 78.83 | 78.07 | 86.0 | 60 | - | 19 | 22 | 3.0 | 65 |
| TL27L050 | 27 | 8F | STEEL | 1108 | 81.86 | 81.10 | 86.0 | 62 | - | 19 | 22 | 3.0 | 65 |
| TL28L050 | 28 | 8F | STEEL | 1108 | 84.89 | 84.13 | 91.0 | 65 | - | 19 | 22 | 3.0 | 66 |
| TL30L050 | 30 | 8F | STEEL | 1108 | 90.96 | 90.20 | 97.0 | 70 | - | 19 | 22 | 3.0 | 68 |
| TL32L050 | 32 | 8F | STEEL | 1108 | 97.02 | 96.26 | 102.0 | 74 | - | 19 | 22 | 3.0 | 70 |
| TL36L050 | 36 | 8F | STEEL | 1108 | 109.15 | 108.39 | 115.0 | 85 | - | 19 | 22 | 3.0 | 74 |
| TL40L050 | 40 | 8F | STEEL | 1610 | 121.28 | 120.51 | 128.0 | 88 | - | 19 | 25 | 6.0 | 78 |
| TL44L050 | 44 | 8WF | STEEL | 1610 | 133.40 | 132.64 | 142.0 | 88 | 110 | 19 | 25 | 6.0 | 81 |
| TL48L050 | 48 | 8WF | STEEL | 1610 | 145.53 | 144.77 | 150.0 | 88 | 120 | 19 | 25 | 6.0 | 85 |
| TL60L050 | 60 | 7W | STEEL | 1610 | 181.91 | 181.15 | - | 92 | 166 | 19 | 25 | 3.0 | - |
| TL72L050 | 72 | 7A | CAST IRON | 1610 | 218.30 | 217.53 | - | 92 | 202 | 19 | 25 | 3.0 | - |
| TL84L050 | 84 | 7A | CAST IRON | 1610 | 254.68 | 253.90 | - | 92 | 236 | 19 | 25 | 3.0 | - |
| TL96L050 | 96 | 7A | CAST IRON | 2012 | 291.06 | 290.30 | - | 106 270 | 19 | 32 | 6.5 | – | - |
| TL120L050 | 120 | 7A | CAST IRON | 2012 | 363.83 | 363.07 | - | 106 343 | 19 | 32 | 6.5 | – | - |
대표 벨트 폭 규격입니다. 그 밖의 벨트 폭은 PDF를 참고하십시오. 총 23개 규격이며 치수 단위는 mm입니다.
| 규격 코드 Part Code | 잇수 Teeth | 구조 Type | 재료 Mat. | 테이퍼 부싱 번호 Bush | Dp | De | Df | Dm | Di | F | S | R | 플랜지 번호 Flange |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TL16H100 | 16 | 5F | STEEL | 1108 | 64.68 | 63.31 | 70.0 | - | 45 | 31 | 22 | 9.0 | 61 |
| TL18H100 | 18 | 5F | STEEL | 1210 | 72.77 | 71.39 | 79.0 | - | 52 | 31 | 25 | 6.0 | 63 |
| Tl19H100 | 19 | 5F | STEEL | 1210 | 76.81 | 75.44 | 82.5 | - | 56 | 31 | 25 | 6.0 | 64 |
| TL20H100 | 20 | 5F | STEEL | 1210 | 80.85 | 79.48 | 87.0 | - | 60 | 31 | 25 | 6.0 | 76 |
| TL21Hl00 | 21 | 5F | STEEL | 1210 | 84.89 | 83.52 | 91.0 | - | 64 | 32 | 25 | 7.0 | 66 |
| TL22H100 | 22 | 5F | STEEL | 1210 | 88.94 | 87.56 | 94.0 | - | 67 | 32 | 25 | 7.0 | 67 |
| TL23H100 | 23 | 5F | STEEL | 1610 | 92.98 | 91.61 | 97.0 | - | 70 | 32 | 25 | 7.0 | 68 |
| TL24H100 | 24 | 5F | STEEL | 1610 | 97.02 | 95.65 | 102.0 | - | 74 | 32 | 25 | 7.0 | 70 |
| TL25H100 | 25 | 5F | STEEL | 1610 | 101.06 | 99.69 | 106.0 | - | 77 | 32 | 25 | 7.0 | 71 |
| TL26H100 | 26 | 5F | STEEL | 1610 | 105.11 | 103.73 | 112.0 | - | 82 | 32 | 25 | 7.0 | 72 |
| TL27H100 | 27 | 5F | STEEL | 1610 | 109.15 | 107.78 | 115.0 | - | 85 | 32 | 25 | 7.0 | 74 |
| TL28H100 | 28 | 5F | STEEL | 1610 | 113.19 | 111.82 | 120.0 | - | 90 | 32 | 25 | 7.0 | 75 |
| TL30H100 | 30 | 5F | STEEL | 1610 | 121.28 | 119.90 | 128.0 | - | 98 | 32 | 25 | 7.0 | 78 |
| TL32H100 | 32 | 5WF | STEEL | 1610 | 129.36 | 127.99 | 135.0 | 80 | 106 | 32 | 25 | 7.0 | 80 |
| TL36H100 | 36 | 5WF | STEEL | 1610 | 145.53 | 144.16 | 150.0 | 92 | 121 | 32 | 25 | 7.0 | 85 |
| TL40H100 | 40 | 5WF | STEEL | 1610 | 161.70 | 160.33 | 168.0 | 92 | 138 | 32 | 25 | 7.0 | 90 |
| TL44Hl00 | 44 | 3WF | STEEL | 2012 | 177.87 | 176.50 | 184.0 | 106 | 152 | 32 | 32 | 0.0 | 95 |
| TL48H100 | 48 | 3WF | STEEL | 2012 | 194.04 | 192.67 | 200.0 | 106 | 169 | 32 | 32 | 0.0 | 100 |
| TL60H100 | 60 | 9A | CAST IRON | 2012 | 242.55 | 241.18 | - | 92 | 223 | 34 | 32 | 1.0 | - |
| TL72H100 | 72 | 9A | CAST IRON | 2012 | 291.06 | 289.69 | - | 92 | 270 | 34 | 32 | 1.0 | - |
| TL84Hl00 | 84 | 9A | CAST IRON | 2012 | 339.57 | 338.20 | - | 92 | 318 | 34 | 32 | 1.0 | - |
| TL96H100 | 96 | 7A | CAST IRON | 2517 | 388.08 | 386.71 | - | 106 | 366 | 34 | 45 | 5.5 | - |
| TL120H100 | 120 | 7A | CAST IRON | 2517 | 485.10 | 483.73 | - | 106 | 462 | 34 | 45 | 5.5 | - |
대표 벨트 폭 규격입니다. 그 밖의 벨트 폭은 PDF를 참고하십시오. 총 15개 규격이며 치수 단위는 mm입니다.
| 규격 코드 Part Code | 잇수 Teeth | 구조 Type | 재료 Mat. | 테이퍼 부싱 번호 Bush | Dp | De | Df | Dm | Di | F | S | R | 플랜지 번호 Flange |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TL18XH400 | 18 | 9WF | CASTIRON | 2517 | 127.34 | 124.55 | 140 | - | 95 | 110 | 45 | 32.5 | 155 |
| TL20XH400 | 20 | 9WF | CASTIRON | 2517 | 141.49 | 138.69 | 155 | - | 110 | 110 | 45 | 32.5 | 157 |
| TL22XH400 | 22 | 9WF | CASTIRON | 2517 | 155.64 | 152.84 | 170 | - | 120 | 110 | 45 | 32.5 | 159 |
| TL24XH400 | 24 | 9WF | CASTIRON | 3020 | 169.79 | 166.99 | 184 | - | 135 | 110 | 51 | 29.5 | 161 |
| TL26XH400 | 26 | 9WF | CASTIRON | 3020 | 183.94 | 181.14 | 198 | - | 150 | 110 | 51 | 29.5 | 163 |
| TL28XH400 | 28 | 9WF | CASTIRON | 3020 | 198.08 | 195.29 | 212 120 165 | 110 | 51 | 29.5 | – | – | 165 |
| TL30XH400 | 30 | 9WF | CASTIRON | 3020 | 212.23 | 209.44 | 227 120 180 | 110 | 51 | 29.5 | – | – | 167 |
| TL32XH400 | 32 | 9WF | CASTIRON | 3020 | 226.38 | 223.59 | 240 120 195 | 110 | 51 | 29.5 | – | – | 169 |
| TL40XH400 | 40 | 9WF | CASTIRON | 3535 | 282.98 | 280.18 | 297 160 245 | 110 | 89 | 10.5 | – | – | 177 |
| TL48XH400 | 48 | 9W | CASTIRON | 3535 | 339.57 | 336.78 | - | 160 300 | 110 | 89 | 10.5 | – | - |
| TL60XH400 | 60 | 9A | CASTIRON | 4040 | 424.47 | 421.67 | - | 190 385 | 110 | 102 | 4.0 | – | - |
| TL72XH400 | 72 | 9A | CASTIRON | 4040 | 509.36 | 506.56 | - | 190 470 | 110 | 102 | 4.0 | – | - |
| TL84XH400 | 84 | 9A | CASTIRON | 4040 | 594.25 | 591.46 | - | 190 555 | 110 | 102 | 4.0 | – | - |
| TL96XH400 | 96 | 9A | CASTIRON | 4040 | 679.15 | 676.35 | - | 190 640 | 110 | 102 | 4.0 | – | - |
| TL120XH400 | 120 | 9A | CASTIRON | 4040 | 848.93 | 846.14 | - | 190 810 | 110 | 102 | 4.0 | – | - |

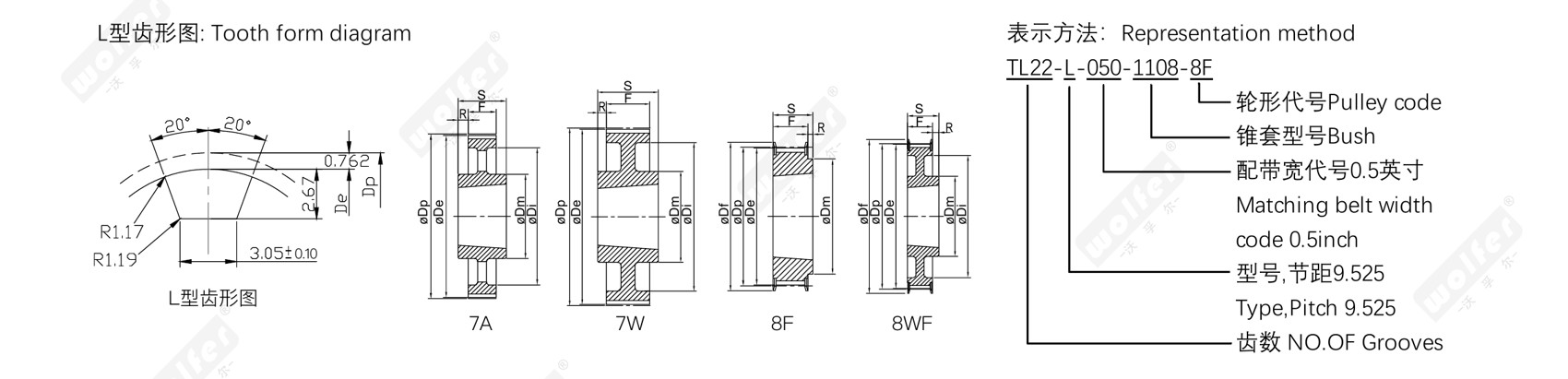

설명: Dp 피치원 지름 · De 외경 · Df 이뿌리/플랜지 지름 · Dm 허브 지름 · F 치폭 · 플랜지 번호는 짝이 되는 플랜지 링의 코드입니다. 테이퍼 보어 형번은 Taper-Lock 부싱을 별도로 준비하셔야 합니다. 그 밖의 벨트 폭 / 잇수와 전체 데이터는 PDF 규격서를 기준으로 합니다.
