PRODUCT・シャフトハブ接続

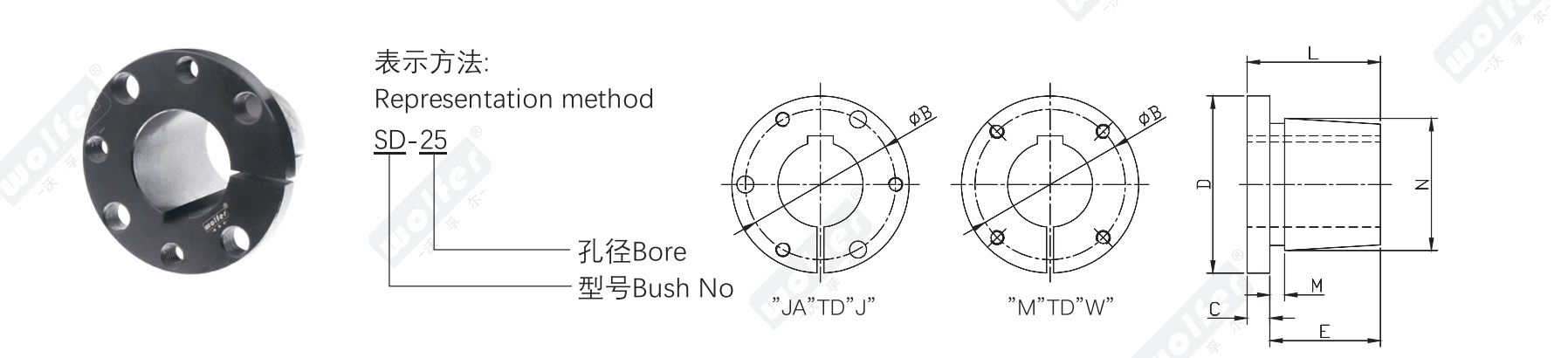

フランジ付き QD ブッシュ、引き上げボルト付き、両側から取り付け、相手側のテーパー穴に引き込みます。JA/SH/SDS/SD/SK/SF… シリーズ (US-標準 SD-25)。
最終更新 監修：羅根文（生産工場責任者）
仕様 · 選定
下の条件で絞り込むか検索し、列見出しをクリックすると並べ替えできます。見積依頼はワンクリック。寸法はカタログ準拠です。
| ブッシュ Bushing | C | D | L | M | N | E | ボルト Bolt circle | キャップスクリュー Cap screws | Bore min | Bore max | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| JA | 5⁄16 | 2 | 1 | 0.20 | 1.375 | 11⁄16 | 1.656 | 3-M5×25 | 3⁄8 | 1 | 0.9 |
| SH | 7⁄16 | 2 11⁄16 | 15⁄16 | 0.23 | 1.871 | 7⁄8 | 2 1⁄4 | 3-1⁄4×1 3⁄8 | 1⁄2 | 1 3⁄8 | 1.0 |
| SDS | 7⁄16 | 3 1⁄8 | 15⁄16 | 0.23 | 2.187 | 7⁄8 | 2 11⁄16 | 3-1⁄4×1 3⁄8 | 1⁄2 | 1 5⁄8 | 1.0 |
| SD | 7⁄16 | 3 1⁄8 | 1 13⁄16 | 0.23 | 2.187 | 1 3⁄8 | 2 11⁄16 | 3-1⁄4×1 3⁄8 | 1⁄2 | 1 5⁄8 | 1.5 |
| SK | 9⁄16 | 3 7⁄8 | 1 15⁄16 | 0.23 | 2.812 | 1 3⁄8 | 3 5⁄16 | 3-5⁄16×2 | 1⁄2 | 2 1⁄4 | 2.0 |
| SF | 5⁄8 | 4 5⁄8 | 2 1⁄16 | 0.23 | 3.125 | 1 7⁄16 | 3 7⁄8 | 3-3⁄8×2 | 1⁄2 | 2 1⁄4 | 4.0 |
| E | 7⁄8 | 6 | 2 3⁄4 | 9⁄32 | 3.834 | 1 7⁄8 | 5 | 3-1⁄2×2 3⁄4 | 7⁄8 | 2 7⁄8 | 10.5 |
| F | 1 | 6 5⁄8 | 3 3⁄4 | 11⁄32 | 4.437 | 2 3⁄4 | 6 3⁄8 | 3-9⁄16×3 5⁄8 | 1 | 3 1⁄4 | 15.0 |
| J | 1 1⁄8 | 7 1⁄4 | 4 5⁄8 | 5⁄16 | 5.148 | 3 1⁄2 | 6 1⁄4 | 3-5⁄8×4 1⁄2 | 1 | 3 13⁄16 | 23.0 |
| M | 1 1⁄4 | 9 | 6 3⁄4 | 11⁄32 | 6.494 | 5 1⁄2 | 7 7⁄8 | 4-3⁄4×6 3⁄8 | 2 | 4 11⁄16 | 55.0 |
| N | 1 1⁄2 | 10 | 8 1⁄8 | 9⁄16 | 6.992 | 8 5⁄8 | 8 1⁄2 | 4-7⁄8×8 | 2 7⁄16 | 5 1⁄16 | 73.0 |
| P+ | 1 3⁄4 | 11 3⁄4 | 9 3⁄8 | 5⁄8 | 8.242 | 7 5⁄8 | 10 | 4-1×9 1⁄2 | 2 15⁄16 | 5 13⁄16 | 120.0 |
| W+ | 2 | 15 | 11 3⁄8 | 11⁄16 | 10.437 | 9 3⁄8 | 12 3⁄4 | 4-1 1⁄8×11 1⁄2 | 4 | 7 1⁄2 | 250.0 |
参照・印刷用の選定データの静的コピーです。絞り込み・並べ替え・見積依頼は上の対話式セレクターをご利用ください。寸法はすべて mm、全機種と公差は PDF カタログを基準とします。
列見出しをクリックで並べ替え · ワンクリック見積 · 全機種・公差は PDF カタログ準拠。 PDF カタログをダウンロード ↗
FAQ
表には 13 種類のブッシュサイズ（JA / SH / SDS / SD / SK / SF / E / F / J / M / N / P+ / W+）を掲載しており、メートル・インチの両方、キー溝は規格に準拠します。一般的な穴径は在庫から出荷し、その他の穴径・キー溝は受注加工です。
フランジ付き QD ブッシュ、引き上げボルト付き、両側から取り付け、相手側のテーパー穴に引き込みます。JA/SH/SDS/SD/SK/SF… シリーズ (US-標準 SD-25)。 テーパーロック（TB）ブッシュはヨーロッパ規格で、割り入りブッシュを止めねじでハブのテーパー穴に引き込み、ハブと面一に収まります。取り外しはねじを押し出し穴に移して行います。QD ブッシュはアメリカ規格で、フランジ付きの引きボルト式のため両側から取り付けでき、取り外しがより速いです。お手持ちのプーリやスプロケットの規格に合わせてブッシュを選んでください。両者に互換性はありません。
できます。このページの製品はすべて図面に基づいて製作しており、表はカタログの標準サイズのみを示しています。最小注文数量は 1 個です。元のサプライヤーが生産終了した部品を OEM 向けに単品で製作することもよくあります。DWG・STEP・PDF の図面（または現物サンプル）をお送りください。情報が揃ってから 24 時間以内に正式見積をお出しし、図面承認後 30 日以内に検査記録を添えて初品を出荷します。
次の情報をお知らせください：ブッシュ規格（テーパーロック TB または QD）とブッシュ番号、またはプーリ/スプロケットの品番、仕上げ穴径とキー溝（メートルまたはインチ）、数量、当社供給のプーリへのブッシュ組付けの要否。表にない穴径は受注加工します。
