すぐばラック・フライス歯・圧力角 20°。シンプルでコスト効率に優れ（7 級相当）、自動化装置や一般機械の中精度直線運動に適しています。
最終更新 監修：羅根文（生産工場責任者）
仕様 · 選定

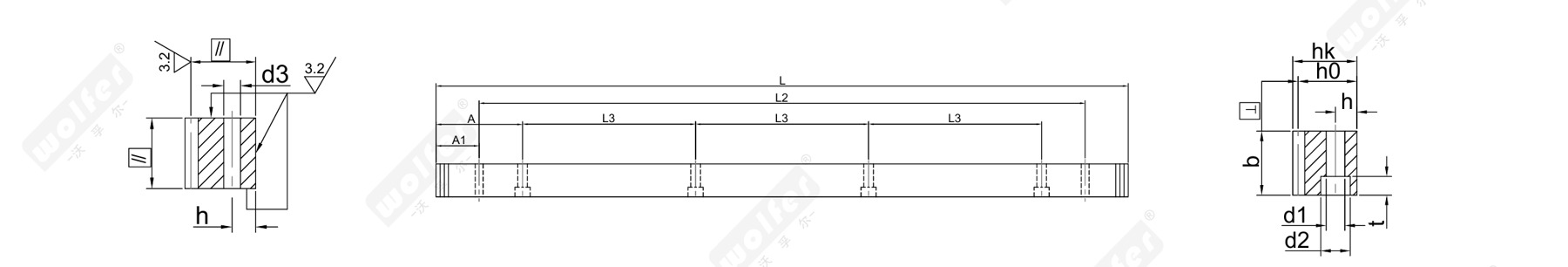

カタログ PDF の標準サイズ 34 種をすべて収録。コードで検索、またはモジュールと長さで絞り込めます。寸法はすべて mm。
| コード | モジュール M | 長さ L | 歯数 z | b | hk | h0 | A | L3 | 穴数 n | h | d1 | d2 | t | A1 | L2 | d3 | Pitch err /300mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11 22 010 050 | 1 | 499.51 | 159 | 15 | 15 | 14 | 62.44 | 124.88 | 4 | 6 | 4.5 | 8 | 5 | 29 | 441.5 | 5.7 | 0.022 |
| 11 22 010 100 | 1 | 999.03 | 318 | 15 | 15 | 14 | 62.44 | 124.88 | 8 | 6 | 4.5 | 8 | 5 | 29 | 941 | 5.7 | 0.022 |
| 11 22 015 050 | 1.5 | 499.51 | 106 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 7 | 6 | 9.5 | 7 | 29 | 441.5 | 5.7 | 0.022 |
| 11 22 015 100 | 1.5 | 999.03 | 212 | 17 | 17 | 15.5 | 62.44 | 124.88 | 8 | 7 | 6 | 9.5 | 7 | 29 | 941 | 5.7 | 0.022 |
| 11 22 020 050 | 2 | 502.65 | 80 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7.5 | 11.5 | 7 | 31.3 | 440.1 | 5.7 | 0.044 |
| 11 22 020 100 | 2 | 1005.31 | 160 | 24 | 24 | 22 | 62.83 | 125.66 | 8 | 8 | 7.5 | 11.5 | 7 | 31.3 | 942.7 | 5.7 | 0.044 |
| 11 22 030 050 | 3 | 508.94 | 54 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 440.1 | 7.7 | 0.046 |
| 11 22 030 100 | 3 | 1017.88 | 108 | 29 | 29 | 26 | 63.62 | 127.23 | 8 | 9 | 10 | 15 | 9 | 34.4 | 949.1 | 7.7 | 0.046 |
| 11 22 040 050 | 4 | 502.65 | 40 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 427.7 | 7.7 | 0.048 |
| 11 22 040 100 | 4 | 1005.31 | 80 | 39 | 39 | 35 | 62.83 | 125.66 | 8 | 12 | 10 | 15 | 9 | 37.5 | 930.3 | 7.7 | 0.048 |
| 11 22 050 050 | 5 | 502.65 | 32 | 49 | 39 | 34 | 62.83 | 125.66 | 4 | 12 | 14 | 20 | 13 | 30.1 | 442.4 | 11.7 | 0.05 |
| 11 22 050 100 | 5 | 1005.31 | 64 | 49 | 39 | 34 | 62.83 | 125.66 | 8 | 12 | 14 | 20 | 13 | 30.1 | 945 | 11.7 | 0.05 |
| 11 22 060 050 | 6 | 508.94 | 27 | 59 | 49 | 43 | 63.62 | 127.23 | 4 | 16 | 18 | 26 | 17 | 31.4 | 446.1 | 15.7 | 0.055 |
| 11 22 060 100 | 6 | 1017.88 | 54 | 59 | 49 | 43 | 63.62 | 127.23 | 8 | 16 | 18 | 26 | 17 | 31.4 | 955 | 15.7 | 0.055 |
| 11 22 080 050 | 8 | 502.65 | 20 | 79 | 79 | 71 | 62.83 | 125.66 | 4 | 25 | 22 | 33 | 21 | 26.6 | 449.5 | 19.7 | 0.06 |
| 11 22 080 100 | 8 | 1005.31 | 40 | 79 | 79 | 71 | 62.83 | 125.66 | 8 | 25 | 22 | 33 | 21 | 26.6 | 952 | 19.7 | 0.06 |
| 11 22 100 100 | 10 | 1005.31 | 32 | 99 | 99 | 89 | 62.83 | 125.66 | 8 | 32 | 33 | 48 | 32 | 125.7 | 753.96 | 19.7 | 0.065 |
| 21 22 010 050 | 1 | 499.51 | 159 | 15 | 15 | 14 | 62.44 | 124.88 | 4 | 6 | 4.5 | 8 | 5 | 29 | 441.5 | 5.7 | 0.022 |
| 21 22 010 100 | 1 | 999.03 | 318 | 15 | 15 | 14 | 62.44 | 124.88 | 8 | 6 | 4.5 | 8 | 5 | 29 | 941 | 5.7 | 0.022 |
| 21 22 015 050 | 1.5 | 499.51 | 106 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 7 | 6 | 9.5 | 7 | 29 | 441.5 | 5.7 | 0.022 |
| 21 22 015 100 | 1.5 | 999.03 | 212 | 17 | 17 | 15.5 | 62.44 | 124.88 | 8 | 7 | 6 | 9.5 | 7 | 29 | 941 | 5.7 | 0.022 |
| 21 22 020 050 | 2 | 502.65 | 80 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7.5 | 11.5 | 7 | 31.3 | 440.1 | 5.7 | 0.044 |
| 21 22 020 100 | 2 | 1005.31 | 160 | 24 | 24 | 22 | 62.83 | 125.66 | 8 | 8 | 7.5 | 11.5 | 7 | 31.3 | 942.7 | 5.7 | 0.044 |
| 21 22 030 050 | 3 | 508.94 | 54 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 440.1 | 7.7 | 0.046 |
| 21 22 030 100 | 3 | 1017.88 | 108 | 29 | 29 | 26 | 63.62 | 127.23 | 8 | 9 | 10 | 15 | 9 | 34.4 | 949.1 | 7.7 | 0.046 |
| 21 22 040 050 | 4 | 502.65 | 40 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 427.7 | 7.7 | 0.048 |
| 21 22 040 100 | 4 | 1005.31 | 80 | 39 | 39 | 35 | 62.83 | 125.66 | 8 | 12 | 10 | 15 | 9 | 37.5 | 930.3 | 7.7 | 0.048 |
| 21 22 050 050 | 5 | 502.65 | 32 | 49 | 39 | 34 | 62.83 | 125.66 | 4 | 12 | 14 | 20 | 13 | 30.1 | 442.4 | 11.7 | 0.05 |
| 21 22 050 100 | 5 | 1005.31 | 64 | 49 | 39 | 34 | 62.83 | 125.66 | 8 | 12 | 14 | 20 | 13 | 30.1 | 945 | 11.7 | 0.05 |
| 21 22 060 050 | 6 | 508.94 | 27 | 59 | 49 | 43 | 63.62 | 127.23 | 4 | 16 | 18 | 26 | 17 | 31.4 | 446.1 | 15.7 | 0.055 |
| 21 22 060 100 | 6 | 1017.88 | 54 | 59 | 49 | 43 | 63.62 | 127.23 | 8 | 16 | 18 | 26 | 17 | 31.4 | 955 | 15.7 | 0.055 |
| 21 22 080 050 | 8 | 502.65 | 20 | 79 | 79 | 71 | 62.83 | 125.66 | 4 | 25 | 22 | 33 | 21 | 26.6 | 449.5 | 19.7 | 0.06 |
| 21 22 080 100 | 8 | 1005.31 | 40 | 79 | 79 | 71 | 62.83 | 125.66 | 8 | 25 | 22 | 33 | 21 | 26.6 | 952 | 19.7 | 0.06 |
| 21 22 100 100 | 10 | 1005.31 | 32 | 99 | 99 | 89 | 62.83 | 125.66 | 8 | 32 | 33 | 48 | 32 | 125.7 | 753.96 | 19.7 | 0.065 |
参照・印刷用の選定データの静的コピーです。絞り込み・並べ替え・見積依頼は上の対話式セレクターをご利用ください。寸法はすべて mm、全機種と公差は PDF カタログを基準とします。
列見出しをクリックで並べ替え。ラックは突合せ連結で任意の長さに。寸法は mm。出典：Wolfer ラックカタログ。 PDF カタログをダウンロード ↗
FAQ
表には 34 種類の標準ラックを掲載しています：モジュール 1–10、標準長さ 500 / 503 / 509 / 999 / 1005 / 1018 mm（1 本あたり歯数 20–318）。ラックは端面で突き合わせて長いストロークに対応でき、その他のモジュール・長さ・取付穴は図面に基づいて製作します。
すぐばラック・フライス歯・圧力角 20°。シンプルでコスト効率に優れ（7 級相当）、自動化装置や一般機械の中精度直線運動に適しています。 レーザーガントリーや CNC 軸など位置決め精度と寿命が重要な駆動には研削ラック（6 級、高周波焼入れ HRC 50–55）を、中精度の自動化・搬送にはコスト面で有利なフライス加工ラック（約 7 級）をお選びください。はすば歯は約 60 m/min 以上でより滑らかに動き、同じ歯幅で約 30% 大きな荷重に耐えますが、ピニオン軸受にスラスト荷重がかかります。
できます。このページの製品はすべて図面に基づいて製作しており、表はカタログの標準サイズのみを示しています。最小注文数量は 1 個です。元のサプライヤーが生産終了した部品を OEM 向けに単品で製作することもよくあります。DWG・STEP・PDF の図面（または現物サンプル）をお送りください。情報が揃ってから 24 時間以内に正式見積をお出しし、図面承認後 30 日以内に検査記録を添えて初品を出荷します。
図面または次の情報をお送りください：モジュール、直歯かはすば歯か（ねじれ角を含む）、長さと歯数、断面（高さ × 幅）、取付穴の配置、精度等級と焼入れ要求、突き合わせ用に端面合わせが必要か、数量。使用するピニオンを教えていただければピッチと歯形を合わせられます。
