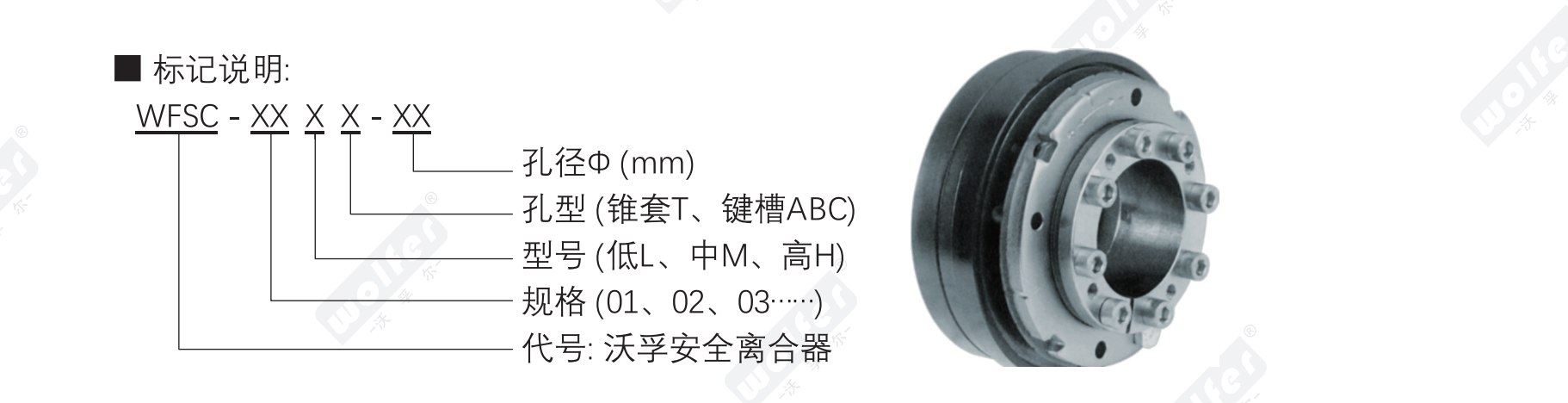

WFSC 볼 디텐트식 토크 리미터(안전 클러치)는 사용 수명 동안 백래시 없이 토크를 전달합니다. 구조가 콤팩트하고 조정이 간편하며 관성이 낮습니다. 과부하가 발생하면 볼이 디텐트에서 이탈해 슬립하며, 신호 링으로 스위치를 작동시켜 동력을 차단하고 장비를 보호할 수 있습니다. 과부하 보호가 필요한 서보·스테퍼 및 기타 고응답 정밀 구동에 적합합니다. 8개 규격, L/M/H 3단계 트립 토크 범위는 4–2400 N·m입니다.
최종 업데이트 검토: 뤄건원 (Luo Genwen), 생산 공장 책임자
사양 · 선정
아래 조건으로 필터링하거나 검색하고, 열 제목을 클릭하면 정렬됩니다. 한 번의 클릭으로 견적을 요청할 수 있습니다. 치수는 카탈로그 기준입니다.
| 규격 Size | 과부하 토크 L N·m | 과부하 토크 M N·m | 과부하 토크 H N·m | 최대 회전수 rpm | 스러스트 변위 mm | 관성 모멘트 허브 측 kgm² | 관성 플랜지 측 kgm² | 잠금 볼트 Φd | 체결 토크 Nm | 중량 kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | 4-10 | 8-20 | 12-30 | 4000 | 1.2 | 0.00019 | 0.00006 | 4×M4 | 3 | 0.55 |
| 02 | 8-20 | 15-40 | 23-60 | 4000 | 1.5 | 0.00047 | 0.00018 | 6×M4 | 3 | 0.94 |
| 03 | 15-36 | 30-72 | 45-108 | 3000 | 1.8 | 0.00120 | 0.00039 | 6×M5 | 5 | 1.63 |
| 04 | 30-75 | 60-150 | 90-225 | 2500 | 2.0 | 0.00273 | 0.00077 | 6×M6 | 9.5 | 3.03 |
| 05 | 60-150 | 120-300 | 180-450 | 2000 | 2.2 | 0.00620 | 0.00173 | 8×M6 | 9.5 | 3.95 |
| 06 | 75-150 | 150-300 | 300-600 | 400 | 2.5 | 0.03211 | 0.01548 | 8×M8 | 20 | 10.3 |
| 07 | 150-300 | 300-600 | 600-1200 | 400 | 2.8 | 0.05325 | 0.03732 | 8×M10 | 40 | 17 |
| 08 | 300-600 | 600-1200 | 1200-2400 | 400 | 2.8 | 0.05325 | 0.03732 | 8×M10 | 40 | 21 |

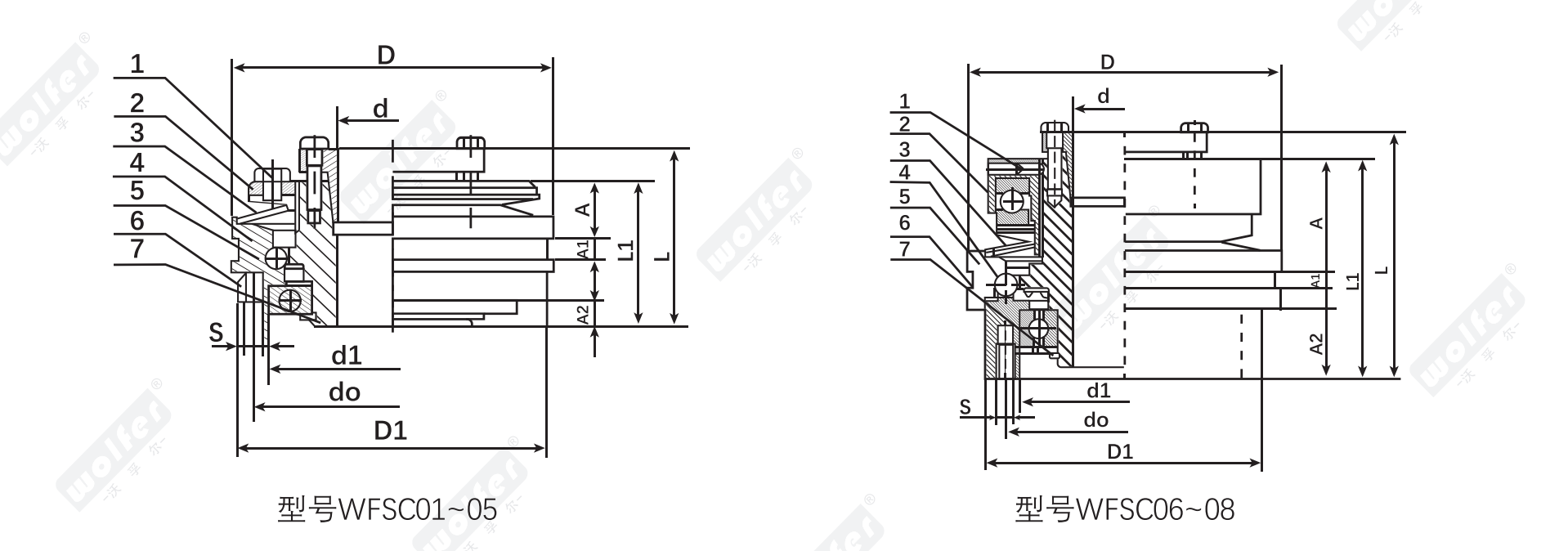

| 규격 Size | d | D | D1 | d1 | d0 | L | L1 | A | A1 | A2 | S |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 01 | 9-16 | 65 | 60 | 47 | 53 | 41 | 33 | – | – | – | 6×M4 |
| 02 | 12-20 | 80 | 77 | 62 | 69 | 49 | 41 | 14.9 | 7.5 | 8 | 6×M5 |
| 03 | 15-25 | 95 | 90 | 68 | 80 | 56 | 47 | 17 | 7.5 | 10 | 6×M6 |
| 04 | 22-35 | 110 | 106 | 80 | 90 | 64 | 52 | 20 | 8 | 10 | 6×M6 |
| 05 | 32-45 | 130 | 125 | 100 | 112 | 72 | 59 | 23.5 | 9 | 10 | 6×M8 |
| 06 | 35-55 | 166 | 146 | 110 | 125 | 131 | 118 | 60 | 9 | 37.5 | 6×M10 |
| 07 | 42-65 | 196 | 176 | 130 | 155 | 147.5 | 130 | 64 | 9 | 42 | 6×M12 |
| 08 | 50-75 | 220 | 186 | 145 | 160 | 160 | 140 | 66 | 9 | 44 | 6×M12 |
참조 및 인쇄용 선정 데이터의 정적 사본입니다. 필터·정렬·견적 요청은 위의 대화형 선정기를 이용하십시오. 모든 치수는 mm 단위이며, 전체 라인업과 공차는 PDF 카탈로그를 기준으로 합니다.
열 제목을 클릭하면 정렬됩니다 · 원클릭 견적 · 전체 라인업과 공차는 PDF 카탈로그 기준. PDF 카탈로그 다운로드 ↗
FAQ
표에는 8개 규격이 있습니다: 슬립 토크 4–2400 N·m, 구멍 지름 최대 Ø145 mm, 최고 회전수 4000 rpm. 슬립 토크는 각 규격의 범위 내에서 장비에 장착한 채로 조정할 수 있으며, 다른 구멍 지름과 스프로킷·풀리·커플링 조합 사양은 도면에 따라 제작합니다.
WFSC 볼 디텐트식 토크 리미터(안전 클러치)는 사용 수명 동안 백래시 없이 토크를 전달합니다. 구조가 콤팩트하고 조정이 간편하며 관성이 낮습니다. 과부하가 발생하면 볼이 디텐트에서 이탈해 슬립하며, 신호 링으로 스위치를 작동시켜 동력을 차단하고 장비를 보호할 수 있습니다. 과부하 보호가 필요한 서보·스테퍼 및 기타 고응답 정밀 구동에 적합합니다. 8개 규격, L/M/H 3단계 트립 토크 범위는 4–2400 N·m입니다. 과부하 시 즉시 정확하게 분리되고 스스로 다시 결합되어야 하는 구동에는 WFSC 볼 디텐트 리미터를 선택하십시오. 정상 운전 시 백래시 없이 토크를 전달하고, 설정 토크에서 볼이 빠져나오며, 근접 스위치로 분리를 감지해 기계를 정지시킬 수 있습니다. 포장·인쇄·자동 조립 축에서 흔히 쓰입니다.
가능합니다. 이 페이지의 모든 제품은 도면에 따라 제작되며, 표는 카탈로그의 표준 규격만 보여 줍니다. 최소 주문 수량은 1개입니다. 원래 공급업체가 단종한 부품을 OEM을 위해 단품으로 제작하는 일이 잦습니다. DWG·STEP·PDF 도면(또는 샘플)을 보내 주시면 정보가 갖춰진 뒤 24시간 이내에 정식 견적을 드리고, 도면 승인 후 30일 이내에 검사 기록과 함께 초도품을 출하합니다.
다음을 알려 주십시오: 슬립이 발생해야 할 토크(또는 계산용 모터 출력과 회전수), 구멍 지름과 키홈, 회전수, 사용 조건(과부하 빈도), 사용 가능한 공간, 작동 온도, 리미터에 스프로킷·풀리·기어·커플링을 조합할지 여부. 규격을 확인하고 출하 전에 작동 토크를 미리 설정해 드립니다.
