제품 · 과부하 보호 / PRODUCT

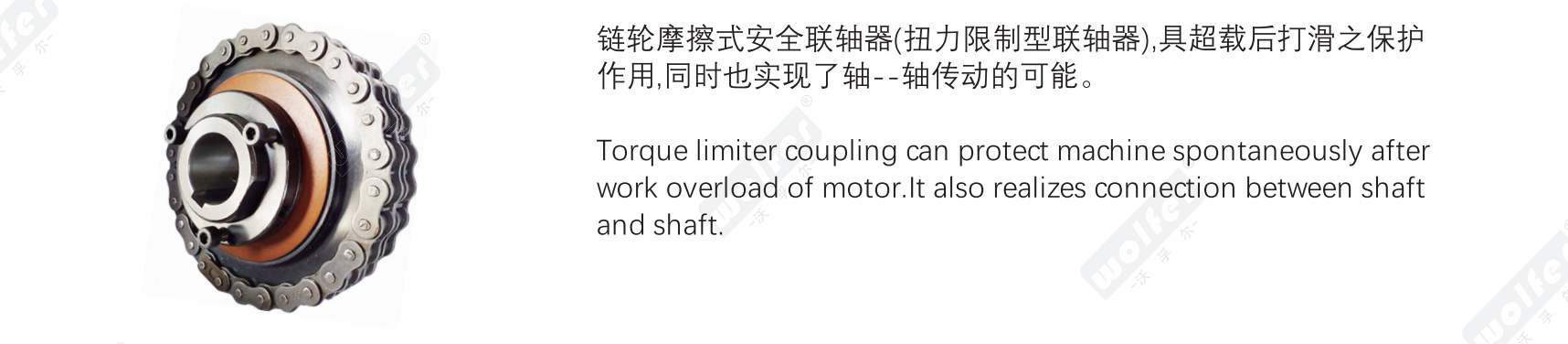

CTL형 스프로킷 마찰식 세이프티 커플링(토크 제한형)은 과부하가 걸리면 미끄러지며 보호하는 동시에 축–축 전동을 구현합니다. 강제 다이어프램 커플링과 조합할 수 있고 비교적 높은 사용 온도(최대 280℃)에 대응하며, 중간체 길이를 달리해 여러 축간 거리에 맞출 수 있습니다. 토크 범위는 2.9–1080 N·m입니다.
최종 업데이트 검토: 뤄건원 (Luo Genwen), 생산 공장 책임자
사양 · 선정
아래 조건으로 필터링하거나 검색하고, 열 제목을 클릭하면 정렬됩니다. 한 번의 클릭으로 견적을 요청할 수 있습니다. 치수는 카탈로그 기준입니다.

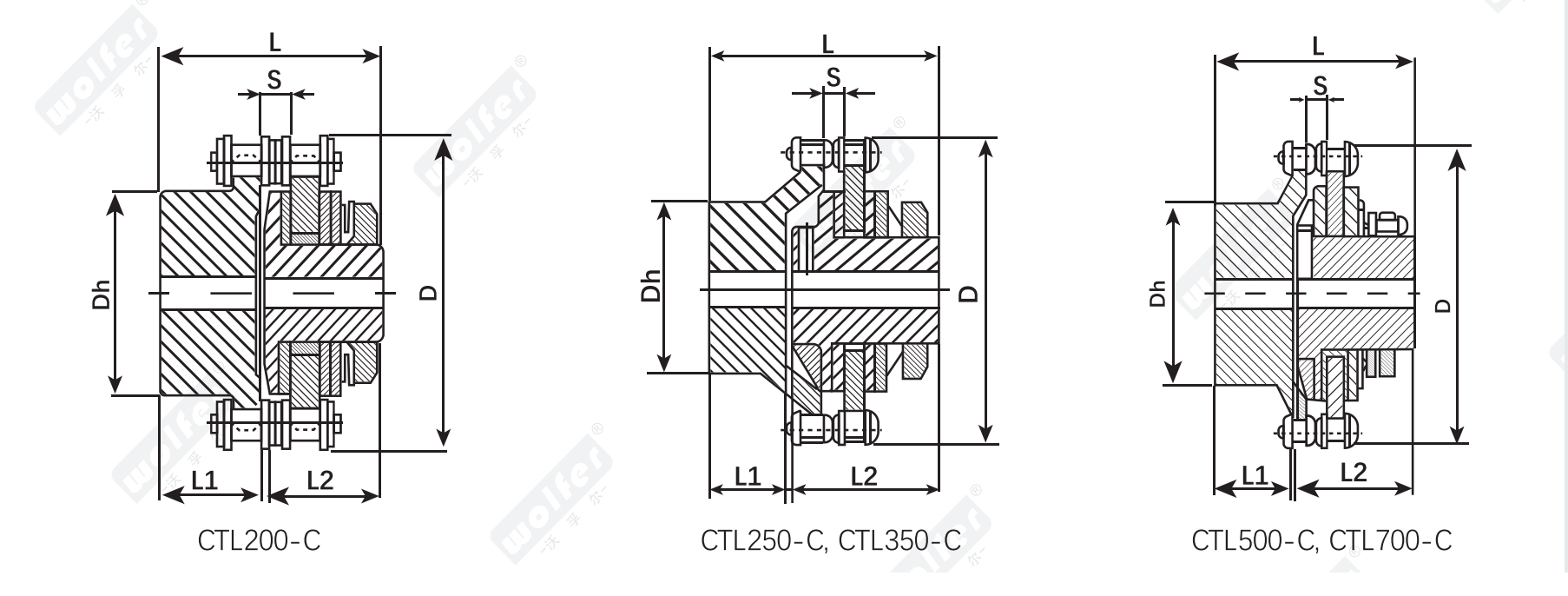

| 형번 Model | 토크 범위 Nm | 최고 회전수 rpm | 완성 내경 스프로킷 Sprkt | 완성 내경 CTL CTL | 최대 내경 스프로킷 Sprkt | 최대 내경 CTL CTL | 스프로킷 Chain | D | Dh | L | L1 | L2 | S | 중량 kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CTL200-1C | 2.9-9.8 | 1200 | 8 | 7 | 31 | 14 | RS40-16T | 76 | 50 | 55 | 24 | 29 | 7.5 | 1 |
| CTL200-2C | 6.9-20 | 1200 | 8 | 7 | 31 | 14 | RS40-16T | 76 | 50 | 55 | 24 | 29 | 7.5 | 1 |
| CTL250-1C | 6.9-27 | 1000 | 13 | 10 | 38 | 22 | RS40-22T | 102 | 56 | 76 | 25 | 48 | 7.4 | 1.9 |
| CTL250-2C | 14-54 | 1000 | 13 | 10 | 38 | 22 | RS40-22T | 102 | 56 | 76 | 25 | 48 | 7.4 | 1.9 |
| CTL350-1C | 20-74 | 800 | 13 | 17 | 45 | 25 | RS50-24T | 137 | 72 | 103 | 37 | 62 | 9.7 | 4.2 |
| CTL350-2C | 34-149 | 800 | 13 | 17 | 45 | 25 | RS50-24T | 137 | 72 | 103 | 37 | 62 | 9.7 | 4.2 |
| CTL500-1C | 47-210 | 500 | 18 | 20 | 65 | 42 | RS60-28T | 188 | 105 | 120 | 40 | 76 | 11.6 | 10 |
| CTL500-2C | 88-420 | 500 | 18 | 20 | 65 | 42 | RS60-28T | 188 | 105 | 120 | 40 | 76 | 11.6 | 10 |
| CTL700-1C | 116-569 | 400 | 23 | 30 | 90 | 64 | RS80-28T | 251 | 150 | 168 | 66 | 98 | 15.3 | 26 |
| CTL700-2C | 223-1080 | 400 | 23 | 30 | 90 | 64 | RS80-28T | 251 | 150 | 168 | 66 | 98 | 15.3 | 26 |
참조 및 인쇄용 선정 데이터의 정적 사본입니다. 필터·정렬·견적 요청은 위의 대화형 선정기를 이용하십시오. 모든 치수는 mm 단위이며, 전체 라인업과 공차는 PDF 카탈로그를 기준으로 합니다.
열 제목을 클릭하면 정렬됩니다 · 원클릭 견적 · 전체 라인업과 공차는 PDF 카탈로그 기준. PDF 카탈로그 다운로드 ↗
FAQ
표에는 10개 규격이 있습니다: 슬립 토크 2.9–1080 N·m, 구멍 지름 최대 Ø90 mm, 최고 회전수 1200 rpm. 슬립 토크는 각 규격의 범위 내에서 장비에 장착한 채로 조정할 수 있으며, 다른 구멍 지름과 스프로킷·풀리·커플링 조합 사양은 도면에 따라 제작합니다.
CTL형 스프로킷 마찰식 세이프티 커플링(토크 제한형)은 과부하가 걸리면 미끄러지며 보호하는 동시에 축–축 전동을 구현합니다. 강제 다이어프램 커플링과 조합할 수 있고 비교적 높은 사용 온도(최대 280℃)에 대응하며, 중간체 길이를 달리해 여러 축간 거리에 맞출 수 있습니다. 토크 범위는 2.9–1080 N·m입니다. 체인 구동에 과부하 보호를 스프로킷 자체에 넣어야 할 때 CTL을 선택하십시오. 과부하 시 마찰판이 미끄러지면서 축은 계속 구동되어 체인·감속기·모터를 보호합니다. 컨베이어·포장 라인·공작기계에서 흔히 쓰입니다. 280 ℃까지 견디며, 축 끝에 맞도록 길이가 다른 스페이서가 제공됩니다.
가능합니다. 이 페이지의 모든 제품은 도면에 따라 제작되며, 표는 카탈로그의 표준 규격만 보여 줍니다. 최소 주문 수량은 1개입니다. 원래 공급업체가 단종한 부품을 OEM을 위해 단품으로 제작하는 일이 잦습니다. DWG·STEP·PDF 도면(또는 샘플)을 보내 주시면 정보가 갖춰진 뒤 24시간 이내에 정식 견적을 드리고, 도면 승인 후 30일 이내에 검사 기록과 함께 초도품을 출하합니다.
다음을 알려 주십시오: 슬립이 발생해야 할 토크(또는 계산용 모터 출력과 회전수), 구멍 지름과 키홈, 회전수, 사용 조건(과부하 빈도), 사용 가능한 공간, 작동 온도, 리미터에 스프로킷·풀리·기어·커플링을 조합할지 여부. 규격을 확인하고 출하 전에 작동 토크를 미리 설정해 드립니다.
