제품 · 키리스 로킹 어셈블리 / PRODUCT

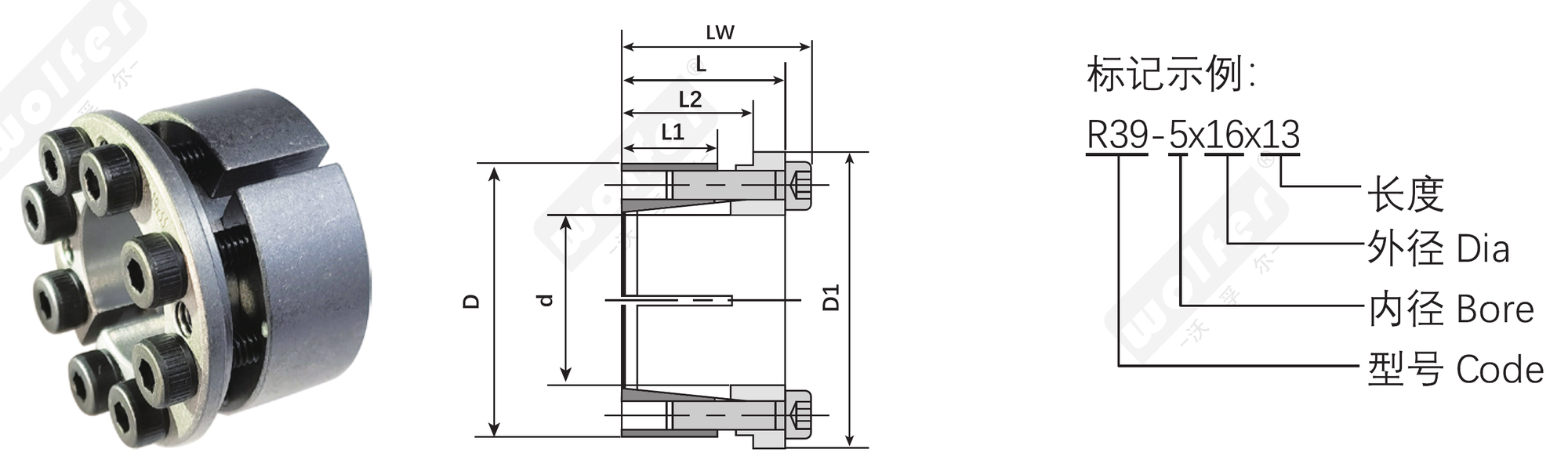

R39형 키리스 로킹 어셈블리(무키 체결): 잠금 볼트를 조이면 내륜과 외륜의 테이퍼 면이 서로 밀착하면서 축과 허브를 반경 방향으로 압착해, 백래시 없이 양방향 토크를 전달합니다. 자동 조심 방식이라 반복 분해·조립이 가능합니다. 아래 표에 규격별 치수, 전달 토크와 축방향 힘, 접촉면 압력, DIN 912-12.9급 잠금 볼트 사양을 정리했습니다.
사양표
데이터는 Wolfer 제품 카탈로그에서 자동 추출했습니다. 표는 상하/좌우로 스크롤됩니다. 전체 모델 범위와 공차는 PDF 기준.
| dxDxL mm | D1 mm | L1 mm | L2 mm | LW mm | Ft kN | Mt N·m | P MPa | P1 MPa | TS N·m | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| R39 - 5 x 16 x 13 | 18.5 | 8.0 | 11.2 | 16.0 | 4.89 | 10 | 191 | 110 | 2 | 0.02 |
| R39 - 6 x 19 x 14.5 | 21.5 | 9.0 | 12.5 | 18.5 | 9.16 | 15 | 181 | 120 | 5 | 0.03 |
| R39 - 6.35 x 20 x 14.5 | 22.5 | 9.0 | 12.5 | 18.5 | 9.16 | 19 | 165 | 119 | 5 | 0.03 |
| R39 - 8 x 21 x 14.5 | 23.5 | 9.5 | 12.5 | 18.5 | 9.16 | 28 | 151 | 112 | 5 | 0.04 |
| R39 - 10 x 23 x 15 | 25.5 | 9.5 | 13.0 | 19.0 | 9.16 | 41 | 145 | 108 | 5 | 0.04 |
| R39 - 11 x 24 x 16 | 26.5 | 9.5 | 14.0 | 20.0 | 9.16 | 46 | 129 | 104 | 5 | 0.04 |
| R39 - 12 x 26 x 18 | 28.5 | 10.5 | 15.5 | 22.0 | 13.8 | 68 | 141 | 106 | 5 | 0.06 |
| R39 - 14 x 28 x 18 | 30.5 | 10.5 | 15.5 | 22.0 | 13.8 | 95 | 161 | 121 | 5 | 0.06 |
| R39 - 15 x 29 x 19 | 31.5 | 11.5 | 16.5 | 23.0 | 13.8 | 98 | 148 | 106 | 5 | 0.07 |
| R39 - 16 x 30 x 20 | 33.0 | 12.0 | 17.5 | 23.6 | 13.8 | 101 | 137 | 99 | 5 | 0.07 |
| R39 - 17 x 31 x 20 | 33.5 | 12.5 | 17.5 | 24.0 | 18.3 | 144 | 131 | 118 | 5 | 0.08 |
| R39 - 18 x 32 x 20 | 34.5 | 12.5 | 17.5 | 24.0 | 18.3 | 153 | 135 | 118 | 5 | 0.08 |
| R39 - 19 x 33 x 20 | 35.5 | 12.5 | 17.5 | 24.0 | 18.3 | 164 | 126 | 102 | 5 | 0.08 |
| R39 - 20 x 38 x 24 | 42.0 | 15.5 | 21.0 | 29.0 | 29.3 | 251 | 141 | 110 | 10 | 0.13 |
| R39 - 22 x 40 x 24 | 44.0 | 15.5 | 21.0 | 29.0 | 29.3 | 308 | 148 | 110 | 10 | 0.14 |
| R39 - 24 x 42 x 25 | 46.0 | 17.5 | 22.0 | 30.0 | 29.3 | 332 | 148 | 111 | 10 | 0.16 |
| R39 - 25 x 43 x 26 | 47.0 | 17.5 | 23.0 | 31.0 | 29.3 | 347 | 136 | 102 | 10 | 0.17 |
| R39 - 28 x 46 x 26.5 | 50.0 | 17.5 | 23.0 | 31.5 | 36.7 | 490 | 146 | 119 | 10 | 0.19 |
| R39 - 30 x 48 x 26.5 | 52.0 | 17.5 | 23.0 | 31.5 | 36.7 | 525 | 126 | 110 | 10 | 0.19 |
| R39 - 32 x 50 x 27.5 | 54.0 | 18.5 | 24.0 | 32.5 | 36.7 | 563 | 118 | 104 | 10 | 0.21 |
| R39 - 35 x 57 x 30 | 62.0 | 19.5 | 26.0 | 36.0 | 41.6 | 702 | 120 | 103 | 17 | 0.32 |
| R39 - 38 x 60 x 30.5 | 65.0 | 20.0 | 26.0 | 36.5 | 51.9 | 955 | 125 | 101 | 17 | 0.35 |
| R39 - 40 x 62 x 31 | 67.0 | 20.5 | 27.0 | 37.0 | 51.9 | 1019 | 118 | 101 | 17 | 0.38 |
| R39 - 42 x 64 x 31 | 69.0 | 20.5 | 27.0 | 37.0 | 51.9 | 1061 | 120 | 111 | 17 | 0.38 |
| R39 - 45 x 67 x 31.5 | 72.0 | 21.0 | 27.5 | 37.5 | 51.9 | 1138 | 118 | 110 | 17 | 0.40 |
| R39 - 48 x 70 x 32 | 75.0 | 21.0 | 27.5 | 38.0 | 62.3 | 1446 | 129 | 103 | 17 | 0.44 |
| R39 - 50 x 72 x 32.5 | 77.0 | 21.5 | 27.5 | 38.5 | 72.7 | 1768 | 143 | 114 | 17 | 0.46 |
| R39 - 55 x 77 x 32.5 | 83.0 | 21.5 | 27.5 | 38.5 | 72.7 | 1939 | 133 | 121 | 17 | 0.50 |
| R39 - 60 x 82 x 33.5 | 87.0 | 22.0 | 28.5 | 39.5 | 77.9 | 2287 | 131 | 121 | 17 | 0.52 |
| R39 - 65 x 87 x 33.5 | 92.0 | 22.0 | 28.5 | 39.5 | 77.9 | 2432 | 146 | 124 | 17 | 0.55 |
| R39 - 70 x 97 x 36 | 103.0 | 24.0 | 31.0 | 44.0 | 132.0 | 4415 | 169 | 141 | 41 | 0.87 |
| R39 - 75 x 102 x 36 | 108.0 | 24.0 | 31.0 | 44.0 | 141.0 | 5154 | 172 | 150 | 41 | 0.87 |
| R39 - 80 x 107 x 37 | 113.0 | 25.0 | 32.0 | 45.0 | 141.0 | 5536 | 158 | 141 | 41 | 0.93 |
| R39 - 85 x 112 x 37 | 118.0 | 25.0 | 32.0 | 45.0 | 141.0 | 5886 | 151 | 144 | 41 | 0.97 |
