제품 · 키리스 로킹 어셈블리 / PRODUCT

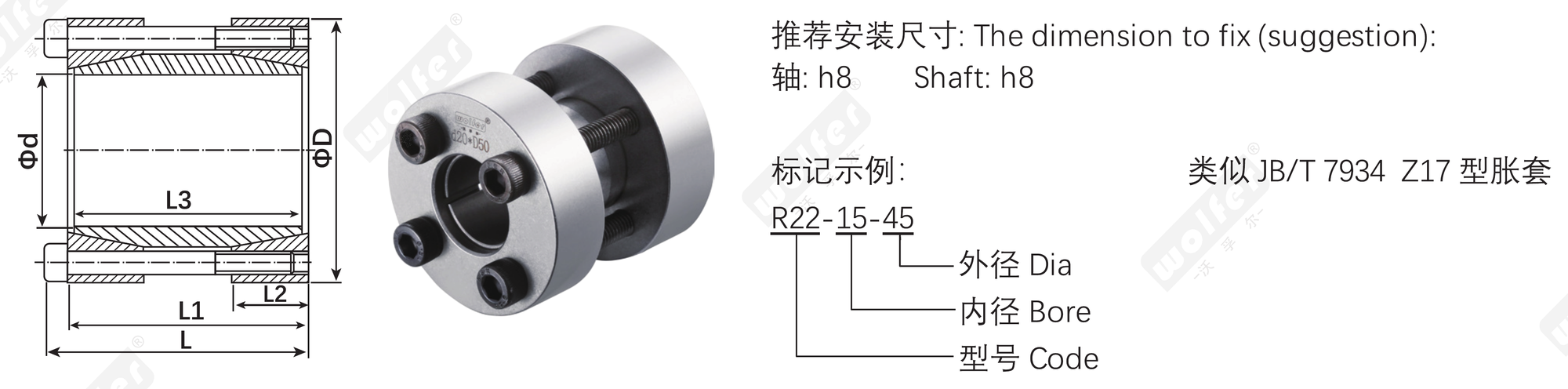

R22형 키리스 로킹 어셈블리(무키 체결): 잠금 볼트를 조이면 내륜과 외륜의 테이퍼 면이 서로 밀착하면서 축과 허브를 반경 방향으로 압착해, 백래시 없이 양방향 토크를 전달합니다. 자동 조심 방식이라 반복 분해·조립이 가능합니다. JB/T 7934 Z17형에 상당합니다. 권장 끼워맞춤은 축 h8 / 허브 H8입니다. 아래 표에 규격별 치수, 전달 토크와 축방향 힘, 접촉면 압력, DIN 912-12.9급 잠금 볼트 사양을 정리했습니다.
최종 업데이트 검토: 뤄건원 (Luo Genwen), 생산 공장 책임자
사양 · 선정
아래 조건으로 필터링하거나 검색하고, 열 제목을 클릭하면 정렬됩니다. 한 번의 클릭으로 견적을 요청할 수 있습니다. 치수는 카탈로그 기준입니다.
| d mm | D mm | L mm | L1 mm | L2 mm | L3 mm | Ft kN | Mt N·m | P N/mm² | Qty. | Size | TS N·m |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 45 | 56 | 50 | 16.0 | 44 | 21 | 158 | 188 | 4 | M6x45 | 17 |
| 16 | 50 | 56 | 50 | 16.0 | 44 | 21 | 168 | 176 | 4 | M6x45 | 17 |
| 17 | 50 | 56 | 50 | 16.0 | 44 | 21 | 179 | 166 | 4 | M6x45 | 17 |
| 18 | 50 | 56 | 50 | 16.0 | 44 | 21 | 190 | 157 | 4 | M6x45 | 17 |
| 19 | 50 | 56 | 50 | 16.0 | 44 | 21 | 200 | 149 | 4 | M6x45 | 17 |
| 20 | 50 | 56 | 50 | 16.0 | 44 | 21 | 211 | 141 | 4 | M6x45 | 17 |
| 24 | 55 | 66 | 60 | 18.5 | 54 | 32 | 378 | 144 | 6 | M6x55 | 17 |
| 25 | 55 | 66 | 60 | 18.5 | 54 | 32 | 394 | 138 | 6 | M6x55 | 17 |
| 28 | 60 | 66 | 60 | 18.5 | 54 | 32 | 442 | 123 | 6 | M6x55 | 17 |
| 30 | 60 | 66 | 60 | 18.5 | 54 | 32 | 473 | 115 | 6 | M6x55 | 17 |
| 32 | 63 | 66 | 60 | 18.5 | 54 | 32 | 505 | 108 | 6 | M6x55 | 17 |
| 35 | 75 | 83 | 75 | 22.0 | 67 | 39 | 682 | 98 | 4 | M8x70 | 42 |
| 38 | 75 | 83 | 75 | 22.0 | 67 | 39 | 741 | 90 | 4 | M8x70 | 42 |
| 40 | 75 | 83 | 75 | 22.0 | 67 | 39 | 780 | 86 | 4 | M8x70 | 42 |
| 42 | 78 | 83 | 75 | 22.0 | 67 | 39 | 819 | 82 | 4 | M8x70 | 42 |
| 45 | 85 | 93 | 85 | 24.5 | 76 | 59 | 1317 | 101 | 6 | M8x80 | 42 |
| 48 | 90 | 93 | 85 | 24.5 | 76 | 59 | 1405 | 95 | 6 | M8x80 | 42 |
| 50 | 90 | 93 | 85 | 24.5 | 76 | 59 | 1463 | 91 | 6 | M8x80 | 42 |
| 55 | 94 | 93 | 85 | 24.5 | 76 | 78 | 2147 | 110 | 8 | M8x80 | 42 |
| 60 | 100 | 93 | 85 | 24.5 | 76 | 78 | 2343 | 101 | 8 | M8x80 | 42 |
| 65 | 105 | 93 | 85 | 24.5 | 76 | 78 | 2538 | 93 | 8 | M8x80 | 42 |
| 70 | 115 | 110 | 100 | 29.0 | 90 | 123 | 4321 | 116 | 8 | M10x95 | 83 |
참조 및 인쇄용 선정 데이터의 정적 사본입니다. 필터·정렬·견적 요청은 위의 대화형 선정기를 이용하십시오. 모든 치수는 mm 단위이며, 전체 라인업과 공차는 PDF 카탈로그를 기준으로 합니다.
열 제목을 클릭하면 정렬됩니다 · 원클릭 견적 · 전체 라인업과 공차는 PDF 카탈로그 기준. PDF 카탈로그 다운로드 ↗
FAQ
표에는 22개 규격이 있습니다: 축 지름 Ø15–Ø70 mm, 허브 구멍 Ø45–Ø115 mm, 규정 나사 조임 토크에서 전달 토크 158–4321 N·m. 중간 치수나 더 큰 규격은 고객의 축·허브 치수에 맞춰 통재에서 가공합니다.
R22형 키리스 로킹 어셈블리(무키 체결): 잠금 볼트를 조이면 내륜과 외륜의 테이퍼 면이 서로 밀착하면서 축과 허브를 반경 방향으로 압착해, 백래시 없이 양방향 토크를 전달합니다. 자동 조심 방식이라 반복 분해·조립이 가능합니다. JB/T 7934 Z17형에 상당합니다. 권장 끼워맞춤은 축 h8 / 허브 H8입니다. 아래 표에 규격별 치수, 전달 토크와 축방향 힘, 접촉면 압력, DIN 912-12.9급 잠금 볼트 사양을 정리했습니다. R 시리즈 키리스 록킹 장치는 모두 같은 원리로 작동합니다. 나사를 조이면 테이퍼 링이 서로 눌려 축과 허브를 무백래시로 고정하고, 자동 센터링되며 반복 분해가 가능합니다. 형식별 차이는 구조에 있습니다. 같은 축 지름에서의 외경, 전체 길이, 허브에 턱이나 플랜지가 필요한지, 나사 조임 토크 등입니다. 이 페이지의 Ød / ØD / L 열과 전달 토크 Mt를 고객의 축·허브와 비교하여 들어맞는 가장 작은 형식을 고르십시오.
가능합니다. 이 페이지의 모든 제품은 도면에 따라 제작되며, 표는 카탈로그의 표준 규격만 보여 줍니다. 최소 주문 수량은 1개입니다. 원래 공급업체가 단종한 부품을 OEM을 위해 단품으로 제작하는 일이 잦습니다. DWG·STEP·PDF 도면(또는 샘플)을 보내 주시면 정보가 갖춰진 뒤 24시간 이내에 정식 견적을 드리고, 도면 승인 후 30일 이내에 검사 기록과 함께 초도품을 출하합니다.
다음을 알려 주십시오: 축 지름과 공차, 허브 구멍 지름과 외경, 사용 가능한 허브 길이, 전달할 토크(및 축 방향 하중), 회전수, 허브에 턱이나 플랜지를 둘 수 있는지, 수량. 형식과 규격을 확인해 드리고 허브 재질에 대한 면압을 검토합니다.
