키리스 로킹 어셈블리 R15형

Name: 맞춤 정밀 기어
Brand: Wolfer

R15형 키리스 로킹 어셈블리(무키 체결): 잠금 볼트를 조이면 내륜과 외륜의 테이퍼 면이 서로 밀착하면서 축과 허브를 반경 방향으로 압착해, 백래시 없이 양방향 토크를 전달합니다. 자동 조심 방식이라 반복 분해·조립이 가능합니다. JB/T 7934 Z6형에 상당합니다. 권장 끼워맞춤은 축 h8 / 허브 H8입니다. 아래 표에 규격별 치수, 전달 토크와 축방향 힘, 접촉면 압력, DIN 912-12.9급 잠금 볼트 사양을 정리했습니다.

PDF 사양서 다운로드 → 견적 요청

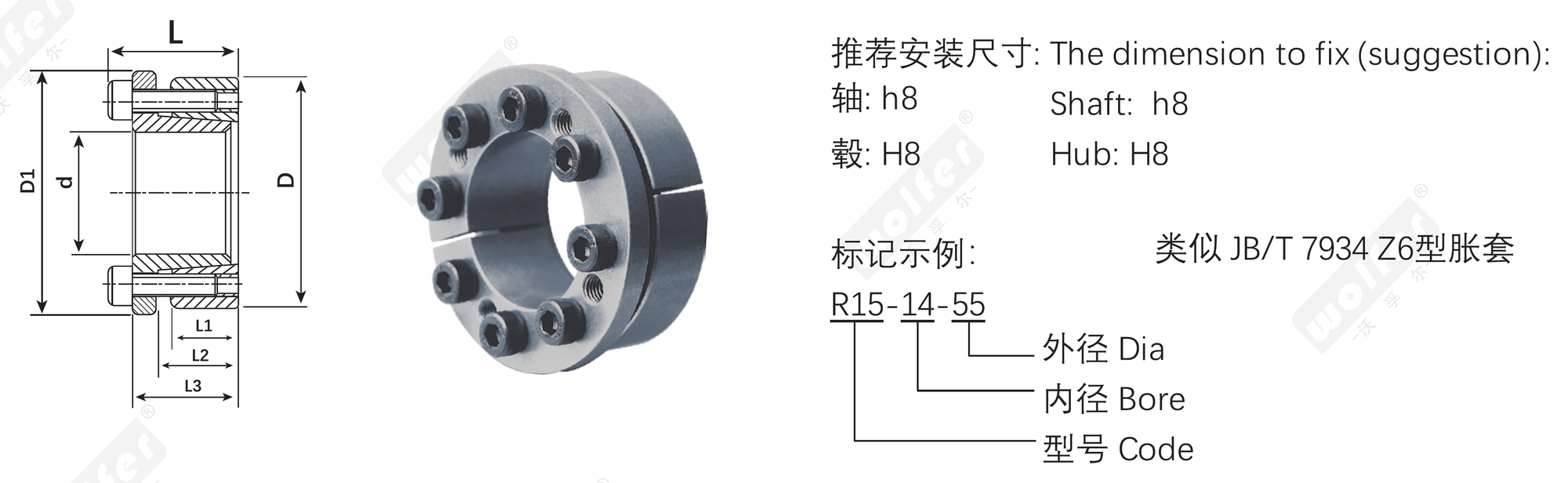

키리스 로킹 어셈블리 R15형 치수 도면 — R15형 단면도와 실물 · Φd / ΦD / L1 / L2 / L · 권장 끼워맞춤 치수 및 표기 예시

사양표

키리스 로킹 어셈블리 R15형 사양표

데이터는 Wolfer 제품 카탈로그에서 자동 추출했습니다. 표는 상하/좌우로 스크롤됩니다. 전체 모델 범위와 공차는 PDF 기준.

R15형 치수 및 성능 파라미터 (단위는 표 머리글 참조)

Φd mm	ΦD mm	ΦD1 mm	L1 mm	L2 mm	L3 mm	L mm	Ft kN	Mt N·m	P N/mm²	P1 N/mm²	Qty.	Size	TS N·m
14	55	62	17	22	31	39	33	234	415	106	4	M8x25	37
16	55	62	17	22	31	39	33	268	363	106	4	M8x25	37
18	55	62	17	22	31	39	37	333	357	117	4	M8x25	41
19	55	62	17	22	31	39	37	352	338	117	4	M8x25	41
20	55	62	17	22	31	39	37	370	321	117	4	M8x25	41
22	55	62	17	22	31	39	37	407	292	117	4	M8x25	41
24	55	62	17	22	31	39	37	445	268	117	4	M8x25	41
25	55	62	17	22	31	39	37	463	257	117	4	M8x25	41
28	55	62	17	22	31	39	37	519	229	117	4	M8x25	41
30	55	62	17	22	31	39	37	556	214	117	4	M8x25	41
24	65	72	17	22	31	39	46	556	335	124	5	M8x25	41
25	65	72	17	22	31	39	46	579	321	124	5	M8x25	41
28	65	72	17	22	31	39	46	649	287	124	5	M8x25	41
30	65	72	17	22	31	39	46	695	268	124	5	M8x25	41
32	65	72	17	22	31	39	46	741	251	124	5	M8x25	41
35	65	72	17	22	31	39	46	811	230	124	5	M8x25	41
38	65	72	17	22	31	39	46	880	211	124	5	M8x25	41
40	65	72	17	22	31	39	46	927	201	124	5	M8x25	41
30	80	87	20	25	33	41	65	972	318	119	7	M8x25	41
32	80	87	20	25	33	41	65	1037	299	119	7	M8x25	41
35	80	87	20	25	33	41	65	1134	273	119	7	M8x25	41
38	80	87	20	25	33	41	65	1231	251	119	7	M8x25	41
40	80	87	20	25	33	41	65	1296	239	119	7	M8x25	41
42	80	87	20	25	33	41	65	1361	227	119	7	M8x25	41
45	80	87	20	25	33	41	65	1458	212	119	7	M8x25	41
48	80	87	20	25	33	41	65	1555	199	119	7	M8x25	41
50	80	87	20	25	33	41	65	1620	191	119	7	M8x25	41
