키리스 로킹 어셈블리 R13형

Name: 맞춤 정밀 기어
Brand: Wolfer

R13형 키리스 로킹 어셈블리(무키 체결): 잠금 볼트를 조이면 내륜과 외륜의 테이퍼 면이 서로 밀착하면서 축과 허브를 반경 방향으로 압착해, 백래시 없이 양방향 토크를 전달합니다. 자동 조심 방식이라 반복 분해·조립이 가능합니다. 권장 끼워맞춤은 축 h8 / 허브 H8입니다. 아래 표에 규격별 치수, 전달 토크와 축방향 힘, 접촉면 압력, DIN 912-12.9급 잠금 볼트 사양을 정리했습니다.

PDF 사양서 다운로드 → 견적 요청

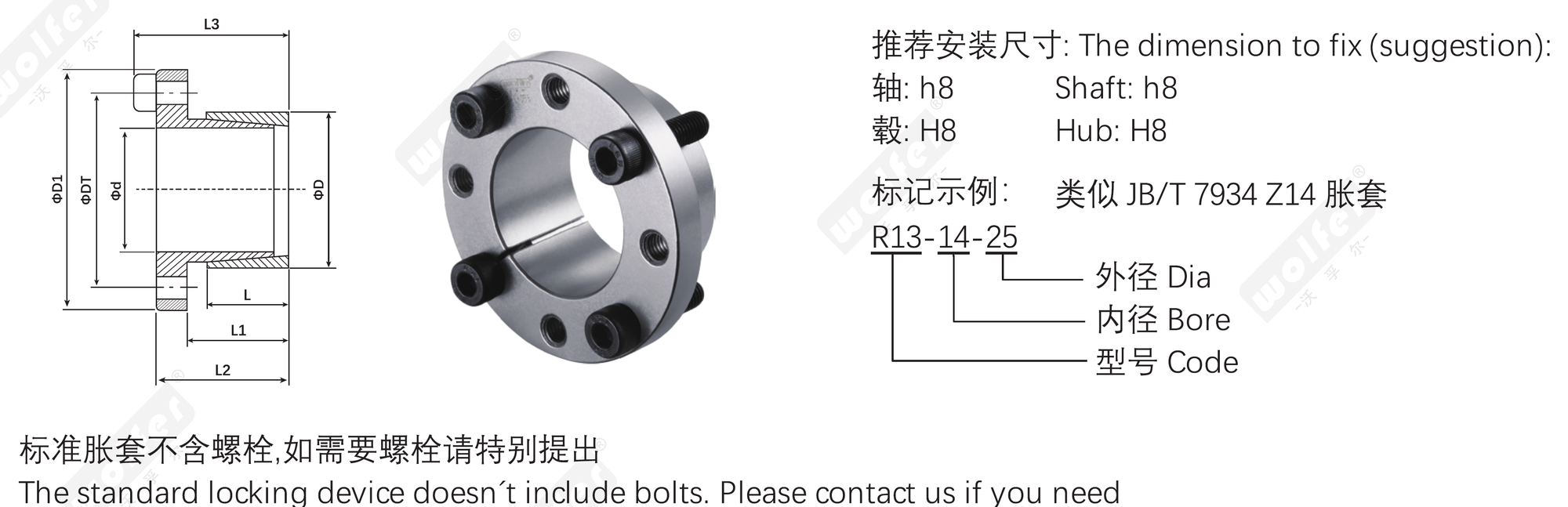

키리스 로킹 어셈블리 R13형 치수 도면 — R13형 단면도와 실물 · Φd / ΦD / L1 / L2 / L · 권장 끼워맞춤 치수 및 표기 예시

사양표

키리스 로킹 어셈블리 R13형 사양표

데이터는 Wolfer 제품 카탈로그에서 자동 추출했습니다. 표는 상하/좌우로 스크롤됩니다. 전체 모델 범위와 공차는 PDF 기준.

R13형 치수 및 성능 파라미터 (단위는 표 머리글 참조)

Φd mm	ΦD mm	ΦD1 mm	ΦDT mm	L mm	L1 mm	L2 mm	L3 mm	Ft kN	Mt N·m	P N/mm²	P1 N/mm²	Qty.	Size	TS N·m
14	25	42	33	16	20	26	30	9	64	109	0	4	M4	2.9
16	25	42	33	16	20	26	30	9	73	96	0	4	M4	2.9
18	25	42	33	16	20	26	30	9	82	85	0	4	M4	2.9
19	25	42	33	16	20	26	30	9	87	81	0	4	M4	2.9
20	30	50	39	16	20	26	31	15	152	127	65	4	M5	6
22	30	50	39	16	20	26	31	15	167	116	65	4	M5	6
24	30	50	39	16	20	26	31	15	182	106	65	4	M5	6
25	36	55	45	16	20	26	31	15	190	102	57	4	M5	6
28	36	55	45	16	20	26	31	15	213	91	57	4	M5	6
30	36	55	45	16	20	26	31	15	228	85	57	4	M5	6
32	42	62	51	16	20	28	33	5	243	80	50	4	M5	6
35	42	62	51	16	20	28	33	5	266	73	50	4	M5	6
36	42	62	51	16	20	28	33	5	274	71	50	4	M5	6
38	44	66	54	16	20	28	34	21	400	93	65	4	M6	10
40	48	70	58	16	20	28	34	21	421	88	61	4	M6	10
42	48	70	58	16	20	28	34	21	442	84	61	4	M6	10
45	55	82	67	20	25	35	43	40	890	118	79	4	M8	25
48	55	82	67	20	25	35	43	40	949	110	79	4	M8	25
50	62	89	74	20	25	35	43	40	989	106	72	4	M8	25
55	62	89	74	20	25	35	43	40	1088	96	72	4	M8	25
60	72	99	84	20	25	35	43	40	1187	88	63	4	M8	25
65	72	99	84	20	25	35	43	40	1286	82	63	4	M8	25
