키리스 로킹 어셈블리 R12형

Name: 맞춤 정밀 기어
Brand: Wolfer

R12형 키리스 로킹 어셈블리(무키 체결): 잠금 볼트를 조이면 내륜과 외륜의 테이퍼 면이 서로 밀착하면서 축과 허브를 반경 방향으로 압착해, 백래시 없이 양방향 토크를 전달합니다. 자동 조심 방식이라 반복 분해·조립이 가능합니다. 권장 끼워맞춤은 축 h8 / 허브 H8입니다. 아래 표에 규격별 치수, 전달 토크와 축방향 힘, 접촉면 압력, DIN 912-12.9급 잠금 볼트 사양을 정리했습니다.

PDF 사양서 다운로드 → 견적 요청

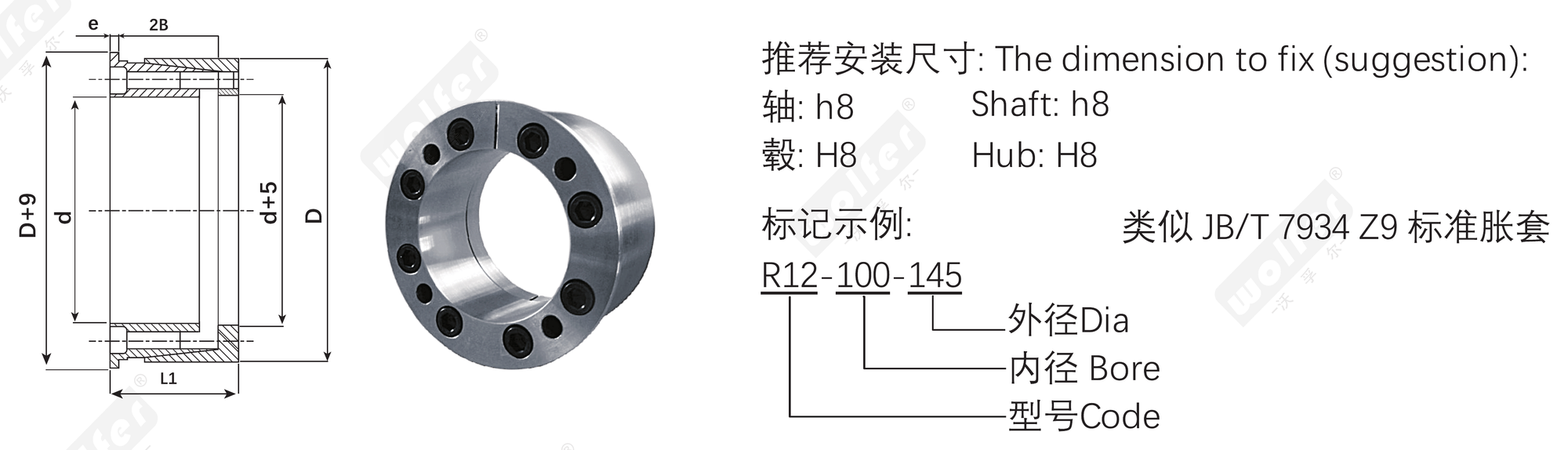

키리스 로킹 어셈블리 R12형 치수 도면 — R12형 단면도와 실물 · Φd / ΦD / L1 / L2 / L · 권장 끼워맞춤 치수 및 표기 예시

사양표

키리스 로킹 어셈블리 R12형 사양표

데이터는 Wolfer 제품 카탈로그에서 자동 추출했습니다. 표는 상하/좌우로 스크롤됩니다. 전체 모델 범위와 공차는 PDF 기준.

R12형 치수 및 성능 파라미터 (단위는 표 머리글 참조)

Φd mm	ΦD mm	L mm	L1 mm	L2 mm	Ft kN	Mt N·m	P N/mm²	P1 N/mm²	Qty.	Size	TS N·m
100	145	75	5	65	192	9.6	102	70	8	M12x60	145
110	155	75	5	65	191	10.5	93	66	8	M12x60	145
120	165	75	5	65	216	13	96	70	9	M12x60	145
130	180	84	6	72	287	17.8	100	78	12	M12x70	145
140	190	84	6	72	287	20.2	94	69	12	M12x70	145
150	200	84	6	72	287	21.6	88	66	12	M12x70	145
160	210	84	6	72	360	28.8	101	77	15	M12x70	145
170	225	84	6	72	383	32.6	101	76	16	M12x70	145
180	235	84	6	72	431	38.8	108	82	18	M12x70	145
190	250	94	6	81	493	46.8	106	80	15	M14x75	230
200	260	94	6	81	526	52.8	100	77	16	M14x75	230
220	285	94	6	81	640	70	119	92	14	M16x75	355
240	305	112	7	98	731	88	96	75	16	M16x90	355
260	325	112	7	98	822	107	103	82	18	M16x90	355
280	355	120	8	106	910	128	96	75	20	M16x100	355
300	375	120	8	106	1000	151	99	79	22	M16x100	355
320	405	142	8	125	1280	206	101	80	18	M20x120	690
340	425	142	8	125	1420	242	106	85	20	M20x120	690
360	455	159	8	140	1770	319	113	89	20	M22x130	930
380	475	159	8	140	1770	337	109	87	20	M22x130	930
400	485	159	8	140	1770	355	101	83	20	M22x130	930
420	515	159	8	140	1980	410	107	87	22	M22x130	930
