키리스 로킹 어셈블리 R07형

최종 업데이트 2026-09-16 검토: 뤄건원 (Luo Genwen), 생산 공장 책임자

사양 · 선정

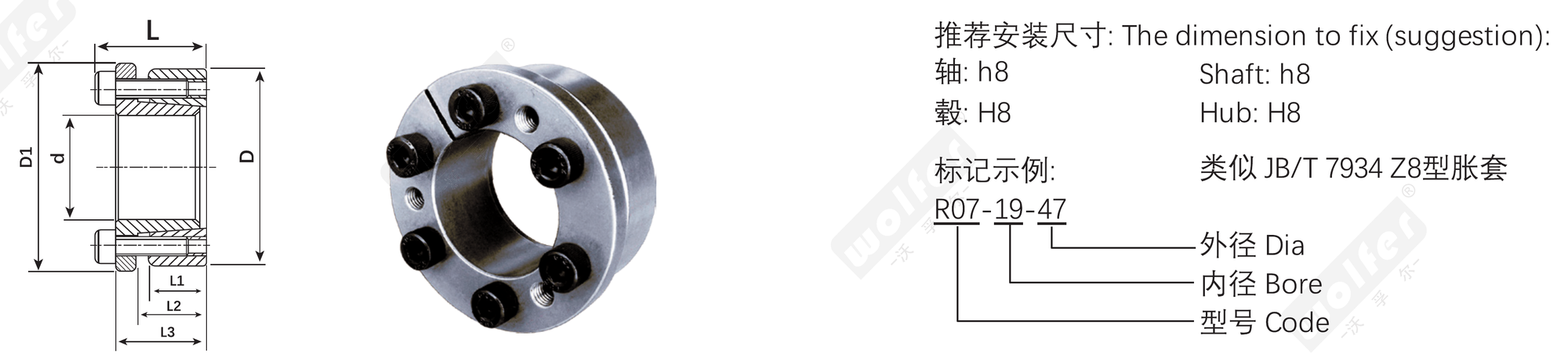

키리스 로킹 어셈블리 R07형 사양표

아래 조건으로 필터링하거나 검색하고, 열 제목을 클릭하면 정렬됩니다. 한 번의 클릭으로 견적을 요청할 수 있습니다. 치수는 카탈로그 기준입니다.

전체 규격표 · 39개 사이즈 (인쇄 및 전체 검색용 정적 버전)

키리스 로킹 어셈블리 R07형 사양표 — R07형 치수 및 성능 파라미터 (단위는 표 머리글 참조)
Φd mm	ΦD mm	ΦD1 mm	L1 mm	L2 mm	L3 mm	L mm	Ft kN	Mt N·m	P N/mm²	P1 N/mm²	Qty.	Size	TS N·m
19	47	56	17	22	28	34	26	243	234	94	5	M6x20	17
20	47	56	17	22	28	34	26	256	222	94	5	M6x20	17
22	47	56	17	22	28	34	26	282	202	94	5	M6x20	17
24	50	59	17	22	28	34	31	368	222	106	6	M6x20	17
25	50	59	17	22	28	34	31	383	213	106	6	M6x20	17
28	55	64	17	22	28	34	31	429	190	97	6	M6x20	17
30	55	64	17	22	28	34	31	460	177	97	6	M6x20	17
32	60	69	17	22	28	34	41	655	222	118	8	M6x20	17
35	60	69	17	22	28	34	41	716	203	118	8	M6x20	17
38	65	74	17	22	28	34	41	778	187	109	8	M6x20	17
40	65	74	17	22	28	34	41	819	178	109	8	M6x20	17
42	75	84	20	25	33	41	65	1361	227	127	7	M8x25	41
45	75	84	20	25	33	41	65	1458	212	127	7	M8x25	41
50	80	87	20	25	33	41	65	1620	191	119	7	M8x25	41
55	85	94	20	25	33	41	74	2037	199	129	8	M8x25	41
60	90	99	20	25	33	41	74	2223	182	121	8	M8x25	41
65	95	104	20	25	33	41	83	2710	189	126	9	M8x25	41
70	110	119	24	30	40	50	120	4203	211	134	8	M10x30	83
75	115	124	24	30	40	50	120	4754	197	128	8	M10x30	83
80	120	129	24	30	40	50	120	4804	184	123	8	M10x30	83
85	125	134	24	30	40	50	135	5742	195	133	9	M10x30	83
90	130	139	24	30	40	50	135	6080	184	128	9	M10x30	83
95	135	144	24	30	40	50	150	7131	194	137	10	M10x30	83
100	145	154	26	32	44	56	175	8732	198	137	8	M12x35	145
110	155	164	26	32	44	56	175	9605	180	128	8	M12x35	145
120	165	174	26	32	44	56	196	11787	186	135	9	M12x35	145
130	180	189	34	40	52	64	262	17024	175	126	12	M12x35	145
140	190	199	34	40	54	68	267	18703	166	122	9	M14x40	230
150	200	209	34	40	54	68	297	22259	172	129	10	M14x40	230
160	210	219	34	40	54	68	326	26119	177	135	11	M14x40	230
170	225	234	44	50	64	78	356	30276	140	106	12	M14x40	230
180	235	244	44	50	64	78	356	32057	133	102	12	M14x40	230
190	250	259	44	50	64	78	445	42302	157	119	15	M14x40	230
200	260	269	44	50	64	78	445	44528	149	115	15	M14x40	230
220	285	295	50	56	75	91	481	52902	129	100	12	M16x50	355
240	305	315	50	56	75	91	601	72135	148	116	15	M16x50	355
260	325	335	50	56	75	91	641	83370	145	116	16	M16x50	355
280	355	365	60	66	87	105	803	112463	141	111	16	M18x50	500
300	375	385	60	66	87	105	904	135562	148	118	18	M18x50	500

참조 및 인쇄용 선정 데이터의 정적 사본입니다. 필터·정렬·견적 요청은 위의 대화형 선정기를 이용하십시오. 모든 치수는 mm 단위이며, 전체 라인업과 공차는 PDF 카탈로그를 기준으로 합니다.

열 제목을 클릭하면 정렬됩니다 · 원클릭 견적 · 전체 라인업과 공차는 PDF 카탈로그 기준. PDF 카탈로그 다운로드 ↗

FAQ

이 시리즈에 대한 자주 묻는 질문

키리스 로킹 어셈블리 R07형: 표가 다루는 규격 범위는 어떻게 됩니까?

표에는 39개 규격이 있습니다: 축 지름 Ø19–Ø300 mm, 허브 구멍 Ø47–Ø375 mm, 규정 나사 조임 토크에서 전달 토크 0.243–136 kN·m. 중간 치수나 더 큰 규격은 고객의 축·허브 치수에 맞춰 통재에서 가공합니다.

키리스 로킹 어셈블리 R07형: 무엇이며 어떤 경우에 사용합니까?

R07형 키리스 로킹 어셈블리(무키 체결): 잠금 볼트를 조이면 내륜과 외륜의 테이퍼 면이 서로 밀착하면서 축과 허브를 반경 방향으로 압착해, 백래시 없이 양방향 토크를 전달합니다. 자동 조심 방식이라 반복 분해·조립이 가능합니다. JB/T 7934 Z8형에 상당합니다. 권장 끼워맞춤은 축 h8 / 허브 H8입니다. 아래 표에 규격별 치수, 전달 토크와 축방향 힘, 접촉면 압력, DIN 912-12.9급 잠금 볼트 사양을 정리했습니다. R 시리즈 키리스 록킹 장치는 모두 같은 원리로 작동합니다. 나사를 조이면 테이퍼 링이 서로 눌려 축과 허브를 무백래시로 고정하고, 자동 센터링되며 반복 분해가 가능합니다. 형식별 차이는 구조에 있습니다. 같은 축 지름에서의 외경, 전체 길이, 허브에 턱이나 플랜지가 필요한지, 나사 조임 토크 등입니다. 이 페이지의 Ød / ØD / L 열과 전달 토크 Mt를 고객의 축·허브와 비교하여 들어맞는 가장 작은 형식을 고르십시오.

키리스 로킹 어셈블리 R07형: 표에 없는 규격이나 1개만 주문할 수 있습니까?

가능합니다. 이 페이지의 모든 제품은 도면에 따라 제작되며, 표는 카탈로그의 표준 규격만 보여 줍니다. 최소 주문 수량은 1개입니다. 원래 공급업체가 단종한 부품을 OEM을 위해 단품으로 제작하는 일이 잦습니다. DWG·STEP·PDF 도면(또는 샘플)을 보내 주시면 정보가 갖춰진 뒤 24시간 이내에 정식 견적을 드리고, 도면 승인 후 30일 이내에 검사 기록과 함께 초도품을 출하합니다.

키리스 로킹 어셈블리 R07형: 견적을 받으려면 무엇을 보내야 합니까?

다음을 알려 주십시오: 축 지름과 공차, 허브 구멍 지름과 외경, 사용 가능한 허브 길이, 전달할 토크(및 축 방향 하중), 회전수, 허브에 턱이나 플랜지를 둘 수 있는지, 수량. 형식과 규격을 확인해 드리고 허브 재질에 대한 면압을 검토합니다.
