키리스 로킹 어셈블리 R05형

Name: 맞춤 정밀 기어
Brand: Wolfer

R05형 키리스 로킹 어셈블리(무키 체결): 잠금 볼트를 조이면 내륜과 외륜의 테이퍼 면이 서로 밀착하면서 축과 허브를 반경 방향으로 압착해, 백래시 없이 양방향 토크를 전달합니다. 자동 조심 방식이라 반복 분해·조립이 가능합니다. JB/T 7934 Z3형에 상당합니다. 권장 끼워맞춤은 축 h8 / 허브 H8입니다. 아래 표에 규격별 치수, 전달 토크와 축방향 힘, 접촉면 압력, DIN 912-12.9급 잠금 볼트 사양을 정리했습니다.

PDF 사양서 다운로드 → 견적 요청

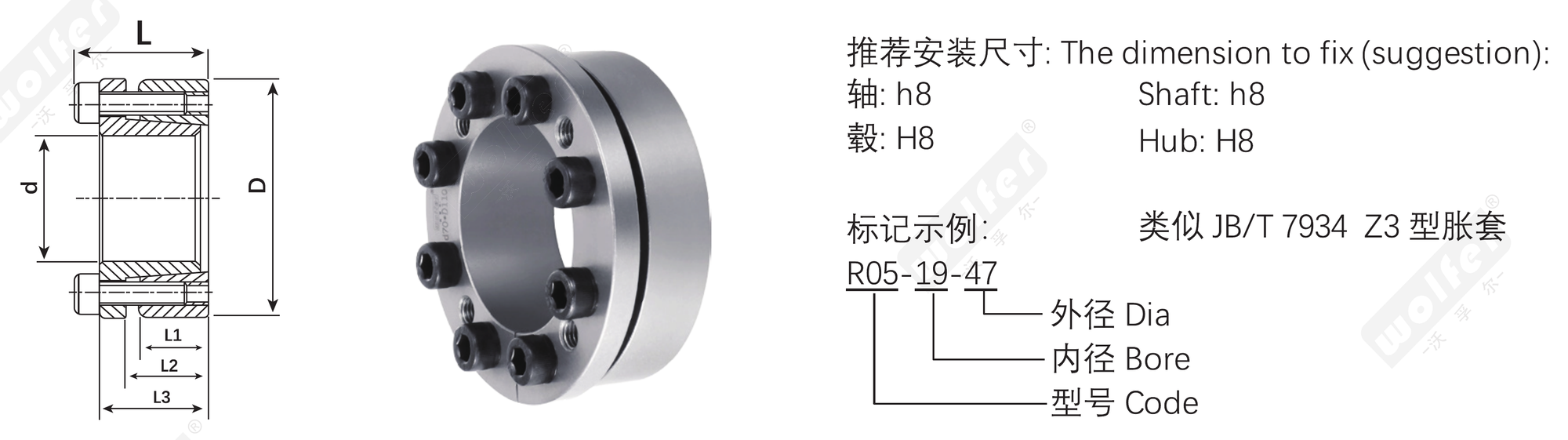

키리스 로킹 어셈블리 R05형 치수 도면 — R05형 단면도와 실물 · Φd / ΦD / L1 / L2 / L · 권장 끼워맞춤 치수 및 표기 예시

사양표

키리스 로킹 어셈블리 R05형 사양표

데이터는 Wolfer 제품 카탈로그에서 자동 추출했습니다. 표는 상하/좌우로 스크롤됩니다. 전체 모델 범위와 공차는 PDF 기준.

R05형 치수 및 성능 파라미터 (단위는 표 머리글 참조)

Φd mm	ΦD mm	L1 mm	L2 mm	L3 mm	L mm	Ft kN	Mt N·m	P N/mm²	P1 N/mm²	Qty.	Size	TS N·m	kg
19	47	17	22	28	34	29	273	262	106	5	M6x20	13	0.29
20	47	17	22	28	34	29	287	249	106	5	M6x20	13	0.29
22	47	17	22	28	34	29	316	227	106	5	M6x20	13	0.29
24	50	17	22	28	34	34	413	249	120	6	M6x20	13	0.30
25	50	17	22	28	34	34	431	239	120	6	M6x20	13	0.29
28	55	17	22	28	34	34	482	213	109	6	M6x20	13	0.35
30	55	17	22	28	34	34	517	199	109	6	M6x20	13	0.35
32	60	17	22	28	34	46	734	249	133	8	M6x20	13	0.40
35	60	17	22	28	34	46	803	227	133	8	M6x20	13	0.40
38	65	17	22	28	34	46	872	210	122	8	M6x20	13	0.40
40	65	17	22	28	34	46	918	199	122	8	M6x20	13	0.40
42	75	20	25	33	41	74	1563	261	146	7	M8x25	32	0.70
45	75	20	25	33	41	74	1674	244	146	7	M8x25	32	0.70
50	80	20	25	33	41	74	1860	219	137	7	M8x25	32	0.70
55	85	20	25	33	41	85	2340	228	148	8	M8x25	32	0.77
60	90	20	25	33	41	85	2553	209	139	8	M8x25	32	0.84
65	95	20	25	33	41	96	3110	217	149	9	M8x25	32	0.88
70	110	24	30	40	50	138	4838	243	154	8	M10x30	65	1.58
75	115	24	30	40	50	138	5184	226	148	8	M10x30	65	1.60
80	120	24	30	40	50	138	5530	212	142	8	M10x30	65	1.70
85	125	24	30	40	50	156	6610	225	153	9	M10x30	65	2.00
90	130	24	30	40	50	156	6998	212	147	9	M10x30	65	2.20
95	135	24	30	40	50	173	8208	223	157	10	M10x30	65	1.93
100	145	26	32	44	56	195	9742	221	152	8	M12x35	110	3.00
110	155	26	32	44	56	195	10716	201	143	8	M12x35	110	2.90
120	165	26	32	44	56	219	13154	207	151	9	M12x35	110	3.40
130	180	34	40	52	64	292	18996	195	141	12	M12x35	110	5.20
140	190	34	40	54	68	291	20336	180	133	9	M14x40	170	5.10
150	200	34	40	54	68	323	24211	187	140	10	M14x40	170	5.70
160	210	34	40	54	68	355	28408	192	147	11	M14x40	170	6.00
170	225	44	50	64	78	387	32929	153	115	12	M14x40	170	6.90
180	235	44	50	64	78	387	34866	144	110	12	M14x40	170	8.80
