万向联轴器：表格覆盖的规格范围有多大？

本页覆盖 10 个系列（WX/WXD、WF01/WF02、WF03/WF06、WFC、WFH01/WFH11、WSP、SWC-I、SWC、SWCZ、SWCD）共 98 种样本规格：孔径 Ø6–Ø1000 mm，额定扭矩 5.3–8 000 000 N·m。成品孔、键槽和夹紧形式按你的轴加工；表外规格可按图制造。

万向联轴器：是什么、适合什么场合？

十字轴式万向联轴器：可在大夹角下传递扭矩、补偿大角向偏差，结构成熟可靠。SWC-I 轻型与 SWC 中型整体叉头系列参数见下表；WX 小型、WSP 伸缩式、SWCZ 重型与 SWCD 短型见 PDF。两轴夹角大、甚至工作中变化的场合选万向联轴器——转向、调整机构、角向偏差大的输送和机械传动。按扭矩选轻型 SWC-I 或中型 SWC 系列；伸缩型（WSP）适应长度变化，微型（WX）用于小型传动。

万向联轴器：表里没有的规格能做吗？只买一件可以吗？

可以。本页的表格只是样本中的标准规格，所有产品都可以按图制造。起订量 1 件——我们经常为原厂已停产、找不到供应商的 OEM 客户单件补做。发来 DWG、STEP 或 PDF 图纸（或寄样件）：资料齐全后 24 小时内出正式报价，图纸确认后 30 天内交付首件，随货附检测记录。

万向联轴器：询价需要提供哪些信息？

提供：两侧轴径和轴伸长度（含键槽或夹紧形式偏好）、额定和峰值扭矩、转速、预计的偏差（角向、径向、轴向）、可用空间（外径和总长）、工作温度，以及是伺服/定位传动还是一般传动。两侧轴端的图纸或 STEP 最理想；带这些数值的草图也足以先出报价。

万向联轴器 SWC Universal Joint Couplings

联轴器选型 · Coupling Selector

万向联轴器在线选型

先按图纸选择系列，再分别查看尺寸参数或性能参数；可搜索、按明确条件筛选，并点击列标题排序。

按图纸选择系列

点击图纸切换系列与对应参数

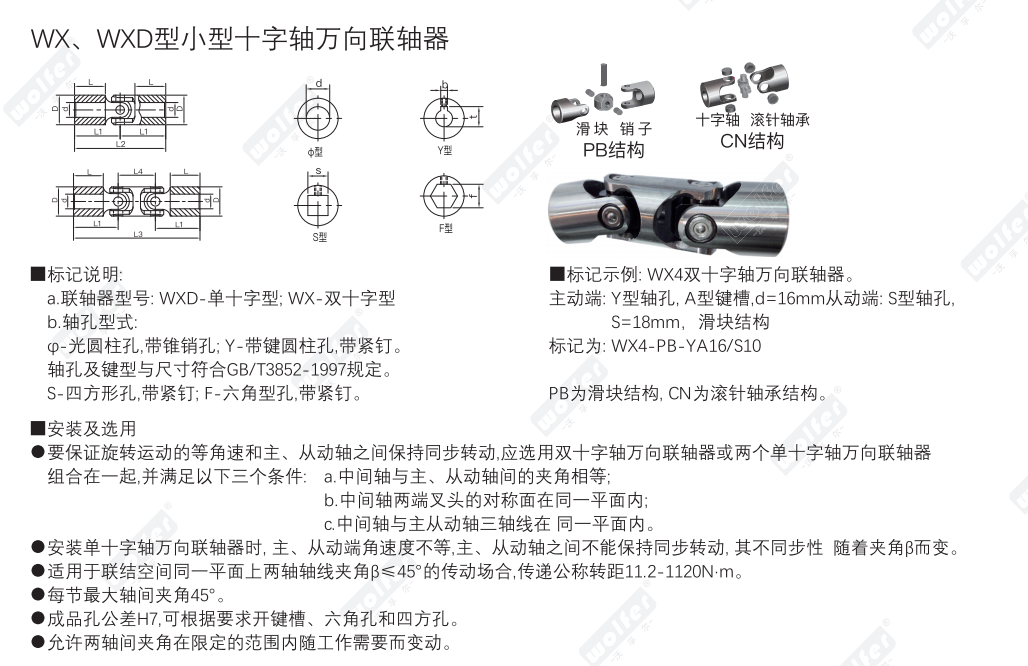

WX/WXD 小型十字轴万向联轴器尺寸图 — WX/WXD 小型十字轴万向联轴器 · 结构图 · PDF 第 1 页

参数类别

参数表

型号搜索

完整规格表 · 共 319 条（静态版，可打印、可全文搜索）

WX/WXD 小型十字轴万向联轴器 · WX/WXD 主要尺寸
型号	轴孔范围 d · mm	D D · mm	L L · mm	L1 L1 · mm	L2 L2 · mm	L3 L3 · mm	L4 L4 · mm
WX1-PB/CN	6-10	16	22	30	60	80	20
WXD1-PB/CN	6-10	16	22	30	60	80	20
WX2-PB/CN	8-12	20	22	32	64	90	26
WXD2-PB/CN	8-12	20	22	32	64	90	26
WX3-PB/CN	10-14	25	27	40	80	112	32
WXD3-PB/CN	10-14	25	27	40	80	112	32
WX4-PB/CN	10-18	32	30	46	92	130	38
WXD4-PB/CN	10-18	32	30	46	92	130	38
WX5-PB/CN	10-22	40	38	58	116	164	48
WXD5-PB/CN	10-22	40	38	58	116	164	48
WX6-PB/CN	15-28	50	44	69	138	196	58
WXD6-PB/CN	15-28	50	44	69	138	196	58
WX7-PB/CN	20-35	60	60	91	182	252	70
WXD7-PB/CN	20-35	60	60	91	182	252	70
WX8-PB/CN	22-42	75	84	122	244	336	92
WXD8-PB/CN	22-42	75	84	122	244	336	92

WX/WXD 小型十字轴万向联轴器 · WX/WXD 性能参数
型号	PB公称扭矩 N·m	CN公称扭矩 N·m	转动惯量 kg·m²
WX1-PB/CN	11.2	8.96	0.07
WXD1-PB/CN	11.2	8.96	0.05
WX2-PB/CN	22.4	17.92	0.15
WXD2-PB/CN	22.4	17.92	0.09
WX3-PB/CN	45	36	0.22
WXD3-PB/CN	45	36	0.15
WX4-PB/CN	71	56.8	0.49
WXD4-PB/CN	71	56.8	0.32
WX5-PB/CN	140	112	0.91
WXD5-PB/CN	140	112	0.59
WX6-PB/CN	280	224	1.64
WXD6-PB/CN	280	224	1.03
WX7-PB/CN	560	448	3.38
WXD7-PB/CN	560	448	2.31
WX8-PB/CN	1120	896	6.63
WXD8-PB/CN	1120	896	4.41

WF01/WF02 固定销型万向节 · WF01/WF02 主要尺寸
型号	孔径 d · mm	D D · mm	L1 L1 · mm	L2 L2 · mm	LD LD · mm	C C · mm	E E · mm	A A · mm	P P · mm
WF01-d6	6	12	15.5	31	—	9	4.5	—	3
WF01-d8	8	16	18	36	—	10	5	—	3.5
WF01-d10	10	20	21	42	67.5	12	6	25.5	4.5
WF02-d10	10	20	21	42	67.5	12	6	25.5	4.5
WF01-d12	12	23	26	52	83	15	7.5	31	5
WF02-d12	12	23	26	52	83	15	7.5	31	5
WF01-d14	14	25	29.5	59	94.5	17	8.5	35.5	5.8
WF02-d14	14	25	29.5	59	94.5	17	8.5	35.5	5.8
WF01-d16	16	32	37	74	117.5	22	11	43.5	6.5
WF02-d16	16	32	37	74	117.5	22	11	43.5	6.5
WF01-d18	18	32	40.5	81	—	23.5	11.75	—	7
WF01-d20	20	36	43.5	87	139	25	12.5	52	8
WF02-d20	20	36	43.5	87	139	25	12.5	52	8
WF01-d25	25	45	52.5	105	—	30	15	—	10
WF01-d30	30	50	61	122	—	35	17.5	—	11.5

WF01/WF02 固定销型万向节 · WF01/WF02 容许条件
型号	孔径 d · mm	容许转速 r/min	容许动作角 °	静态拉伸破坏负载 N	容许扭矩 N·m	静态破坏扭矩 N·m	GD² kg·cm²	重量 g
WF01-d6	6	1800	30	5300	5.3	16	0.015	15
WF01-d8	8	1500	30	7840	11.6	35	0.044	30
WF01-d10	10	1300	30	13000	27.4	83	0.13	55
WF02-d10	10	1300	30	13000	20.1	61	0.21	95
WF01-d12	12	1100	30	23000	46	140	0.35	110
WF02-d12	12	1100	30	23000	33	100	0.55	180
WF01-d14	14	1000	30	26000	66	200	0.67	155
WF02-d14	14	1000	30	26000	46	140	1	250
WF01-d16	16	900	30	39000	102	310	1.5	260
WF02-d16	16	900	30	39000	76	230	2.3	410
WF01-d18	18	800	30	44000	132	400	2.3	345
WF01-d20	20	700	30	52000	175	530	3.6	465
WF02-d20	20	700	30	52000	129	390	5.7	690
WF01-d25	25	600	30	81000	330	1000	9.7	790
WF01-d30	30	550	30	100000	495	1500	20	1160

WF03/WF06 键槽型万向节 · WF03/WF06 主要尺寸
型号	孔径 d · mm	D D · mm	L1 L1 · mm	L2 L2 · mm	LD LD · mm	C C · mm	E E · mm	A A · mm	螺纹 M
WF03-d10	10	20	21	42	67.5	12	6	25.5	M5
WF06-d10	10	20	21	42	67.5	12	6	25.5	M5
WF03-d12	12	23	26	52	83	15	7.5	31	M5
WF06-d12	12	23	26	52	83	15	7.5	31	M5
WF03-d14	14	25	29.5	59	94.5	17	8.5	35.5	M6
WF06-d14	14	25	29.5	59	94.5	17	8.5	35.5	M6
WF03-d16	16	32	37	74	117.5	22	11	43.5	M6
WF06-d16	16	32	37	74	117.5	22	11	43.5	M6
WF03-d20	20	36	43.5	87	139	25	12.5	52	M6
WF06-d20	20	36	43.5	87	139	25	12.5	52	M6

WF03/WF06 键槽型万向节 · WF03/WF06 容许条件
型号	孔径 d · mm	容许条件变量	容许转速 r/min	容许动作角 °	静态拉伸破坏负载 N	容许扭矩 N·m	静态破坏扭矩 N·m	GD² kg·cm²	重量 g
WF03-d10	10	80000	2000	30	13000	27.4	83	0.13	55
WF06-d10	10	80000	2000	30	13000	20.1	61	0.21	95
WF03-d12	12	121000	1800	30	23000	46	140	0.35	110
WF06-d12	12	121000	1800	30	23000	33	100	0.55	180
WF03-d14	14	151000	1600	30	26000	66	200	0.67	155
WF06-d14	14	151000	1600	30	26000	46	140	1	250
WF03-d16	16	200000	1400	30	39000	102	310	1.5	260
WF06-d16	16	200000	1400	30	39000	76	230	2.3	410
WF03-d20	20	273000	1000	30	52000	175	530	3.6	465
WF06-d20	20	273000	1000	30	52000	129	390	5.7	690

WFC 圆孔型万向节 · WFC 圆孔型万向节主要尺寸
适用型号	结构型式	孔径 d · mm	D D · mm	L2 L2 · mm	L3 L3 · mm	L1 L1 · mm	L4 L4 · mm	C C · mm	H H · mm	pin_hole pin_hole · mm
WFC01/WFC02/WFC06	single	6	12	31	—	15.5	—	9	4.5	3
WFC01/WFC02/WFC06	single	8	16	36	—	18	—	9	5	3.5
WFC01/WFC02/WFC06	single	10	20	42	—	21	—	10	5	4.5
WFC01/WFC02/WFC06	single	12	23	52	—	26	—	14	7	5
WFC01/WFC02/WFC06	single	14	25	59	—	29.5	—	16	8	6
WFC01/WFC02/WFC06	single	16	32	82	—	41	—	23	11.5	6
WFC01/WFC02/WFC06	single	18	36	87	—	43.5	—	25	12.5	8
WFC01/WFC02/WFC06	single	20	42	94	—	47	—	25	12.5	8
WFC01/WFC02/WFC06	single	22	45	95	—	47.5	—	22	11	10
WFC01/WFC02/WFC06	single	25	50	108	—	54	—	26	13	10
WFC01/WFC02/WFC06	single	30	60	122	—	61	—	29	14.5	12
WFC21/WFC22/WFC26	double	8	16	—	58	18	22	9	4.5	3.5
WFC21/WFC22/WFC26	double	10	20	—	68	21	26	10	5	4.5
WFC21/WFC22/WFC26	double	12	23	—	83	26	31	14	7	5
WFC21/WFC22/WFC26	double	14	25	—	94	29.5	35	16	8	6
WFC21/WFC22/WFC26	double	16	32	—	125	41	43	23	11.5	6
WFC21/WFC22/WFC26	double	18	36	—	132	43.5	45	25	12.5	8
WFC21/WFC22/WFC26	double	20	42	—	149	47	55	25	12.5	8
WFC21/WFC22/WFC26	double	22	45	—	150	47.5	55	22	11	10
WFC21/WFC22/WFC26	double	25	50	—	173	54	65	26	13	10
WFC21/WFC22/WFC26	double	30	60	—	200	61	78	29	14.5	12

WFC 圆孔型万向节 · WFC 圆孔型万向节性能参数
适用型号	结构型式	孔径 d · mm	公称扭矩 N·m	极限转速 r/min
WFC01/WFC02/WFC06	single	6	5.3	1000
WFC01/WFC02/WFC06	single	8	12	1000
WFC01/WFC02/WFC06	single	10	26	1000
WFC01/WFC02/WFC06	single	12	45	1000
WFC01/WFC02/WFC06	single	14	71	1000
WFC01/WFC02/WFC06	single	16	132	1000
WFC01/WFC02/WFC06	single	18	175	1000
WFC01/WFC02/WFC06	single	20	252	1000
WFC01/WFC02/WFC06	single	22	332	1000
WFC01/WFC02/WFC06	single	25	495	1000
WFC01/WFC02/WFC06	single	30	795	1000
WFC21/WFC22/WFC26	double	8	9.2	1000
WFC21/WFC22/WFC26	double	10	24	1000
WFC21/WFC22/WFC26	double	12	33	1000
WFC21/WFC22/WFC26	double	14	49	1000
WFC21/WFC22/WFC26	double	16	98	1000
WFC21/WFC22/WFC26	double	18	130	1000
WFC21/WFC22/WFC26	double	20	189	1000
WFC21/WFC22/WFC26	double	22	249	1000
WFC21/WFC22/WFC26	double	25	363	1000
WFC21/WFC22/WFC26	double	30	595	1000

WFC 键槽型万向节 · WFC 键槽型万向节主要尺寸
适用型号	结构型式	孔径 d · mm	D D · mm	L2 L2 · mm	L3 L3 · mm	L1 L1 · mm	L4 L4 · mm	C C · mm	H H · mm	pin_hole pin_hole · mm	螺纹 M	键槽尺寸 b×t · mm
WFC11/WFC12/WFC16	single	6	12	31	—	15.5	—	9	4.5	3	M4	—
WFC11/WFC12/WFC16	single	8	16	36	—	18	—	9	5	3.5	M4	2×9
WFC11/WFC12/WFC16	single	10	20	42	—	21	—	10	5	4.5	M5	3×11.4
WFC11/WFC12/WFC16	single	12	23	52	—	26	—	14	7	5	M5	4×13.8
WFC11/WFC12/WFC16	single	14	25	59	—	29.5	—	16	8	6	M6	5×16.3
WFC11/WFC12/WFC16	single	16	32	82	—	41	—	23	11.5	6	M6	5×18.3
WFC11/WFC12/WFC16	single	18	36	87	—	43.5	—	25	12.5	8	M6	6×20.8
WFC11/WFC12/WFC16	single	20	42	94	—	47	—	25	12.5	8	M6	6×22.8
WFC11/WFC12/WFC16	single	22	45	95	—	47.5	—	22	11	10	M8	6×24.8
WFC11/WFC12/WFC16	single	25	50	108	—	54	—	26	13	10	M8	8×28.3
WFC11/WFC12/WFC16	single	30	60	122	—	61	—	29	14.5	12	M8	8×33.3
WFC31/WFC32/WFC36	double	8	16	—	58	18	22	9	4.5	3.5	M4	2×9
WFC31/WFC32/WFC36	double	10	20	—	68	21	26	10	5	4.5	M5	3×11.4
WFC31/WFC32/WFC36	double	12	23	—	83	26	31	14	7	5	M5	4×13.8
WFC31/WFC32/WFC36	double	14	25	—	94	29.5	35	16	8	6	M6	5×16.3
WFC31/WFC32/WFC36	double	16	32	—	125	41	43	23	11.5	6	M6	5×18.3
WFC31/WFC32/WFC36	double	18	36	—	132	43.5	45	25	12.5	8	M6	6×20.8
WFC31/WFC32/WFC36	double	20	42	—	149	47	55	25	12.5	8	M6	6×22.8
WFC31/WFC32/WFC36	double	22	45	—	150	47.5	55	22	11	10	M8	6×24.8
WFC31/WFC32/WFC36	double	25	50	—	173	54	65	26	13	10	M8	8×28.3
WFC31/WFC32/WFC36	double	30	60	—	200	61	78	29	14.5	12	M8	8×33.3

WFC 键槽型万向节 · WFC 键槽型万向节性能参数
适用型号	结构型式	孔径 d · mm	公称扭矩 N·m	极限转速 r/min
WFC11/WFC12/WFC16	single	6	5.3	1000
WFC11/WFC12/WFC16	single	8	12	1000
WFC11/WFC12/WFC16	single	10	26	1000
WFC11/WFC12/WFC16	single	12	45	1000
WFC11/WFC12/WFC16	single	14	71	1000
WFC11/WFC12/WFC16	single	16	132	1000
WFC11/WFC12/WFC16	single	18	175	1000
WFC11/WFC12/WFC16	single	20	252	1000
WFC11/WFC12/WFC16	single	22	332	1000
WFC11/WFC12/WFC16	single	25	495	1000
WFC11/WFC12/WFC16	single	30	795	1000
WFC31/WFC32/WFC36	double	8	9.2	1000
WFC31/WFC32/WFC36	double	10	24	1000
WFC31/WFC32/WFC36	double	12	33	1000
WFC31/WFC32/WFC36	double	14	49	1000
WFC31/WFC32/WFC36	double	16	98	1000
WFC31/WFC32/WFC36	double	18	130	1000
WFC31/WFC32/WFC36	double	20	189	1000
WFC31/WFC32/WFC36	double	22	249	1000
WFC31/WFC32/WFC36	double	25	363	1000
WFC31/WFC32/WFC36	double	30	595	1000

WFH01/WFH11 伸缩型万向节 · WFH01/WFH11 主要尺寸
适用型号	孔径 dH7 · mm	D D · mm	L2 L2 · mm	C C · mm	Lmin_Lmax Lmin_Lmax · mm	B B · mm	keyway_b keyway_b · mm	keyway_t keyway_t · mm	D1 D1 · mm	pin_hole_a pin_hole_a · mm	pin_hole_b pin_hole_b · mm	X X · mm	螺纹孔
WFH01/WFH11	12	23	52	14	160/190	30	4	13.8	23	7.5	5	26	M5
WFH01/WFH11	14	25	59	16	170/200	40	5	16.3	25	8.5	6	12	M6
WFH01/WFH11	14	28	60	15	190/210	40	5	16.3	28	7.5	6	30	M6
WFH01/WFH11	16	32	82	23	230/280	40	5	18.3	32	11	6	26	M6
WFH01/WFH11	18	36	87	25	250/300	40	6	20.8	36	12	8	36	M6
WFH01/WFH11	20	42	94	25	250/280	45	6	22.8	42	12	8	17	M6
WFH01/WFH11	22	45	95	22	295/345	50	6	24.8	45	11	10	55	M8
WFH01/WFH11	25	50	108	26	330/380	50	8	28.3	50	13	10	64	M8

WFH01/WFH11 伸缩型万向节 · WFH01/WFH11 性能参数
适用型号	孔径 dH7 · mm	公称扭矩 N·m	极限转速 r/min
WFH01/WFH11	12	—	—
WFH01/WFH11	14	49	1000
WFH01/WFH11	14	78	1000
WFH01/WFH11	16	98	1000
WFH01/WFH11	18	130	1000
WFH01/WFH11	20	189	1000
WFH01/WFH11	22	249	1000
WFH01/WFH11	25	363	1000

WSP 标准伸缩长度 · WSP Lmin/Lmax 标准长度
规格	标准长度选项1 Lmin/Lmax · mm	标准长度选项2 Lmin/Lmax · mm	标准长度选项3 Lmin/Lmax · mm	标准长度选项4 Lmin/Lmax · mm	标准长度选项5 Lmin/Lmax · mm	标准长度选项6 Lmin/Lmax · mm	标准长度选项7 Lmin/Lmax · mm	标准长度选项8 Lmin/Lmax · mm	标准长度选项9 Lmin/Lmax · mm
03	140/170	160/200	180/240	230/330	—	—	—	—	—
04	160/190	180/225	200/270	220/300	250/355	280/420	300/450	—	—
05	170/200	180/220	200/260	220/300	250/350	280/420	300/450	350/550	400/650
1	190/220	210/250	240/320	250/350	275/390	300/430	380/490	400/630	—
2	230/280	250/320	270/370	290/400	300/415	400/620	500/820	—	—
3	250/300	270/340	290/380	320/440	380/560	420/640	500/800	—	—
4	250/280	270/320	290/350	330/430	350/470	470/710	—	—	—
5	295/345	310/375	350/450	380/500	420/590	460/660	500/745	—	—
6	330/380	350/420	370/455	400/510	450/620	500/720	540/795	—	—

WSP 标准伸缩长度 · WSP 主要尺寸
型号	孔径 d1,d2 H7 · mm	D D · mm	L2 L2 · mm	C C · mm	安装长度 Lmin/max · mm	B B · mm	b b (js9) · mm	t t · mm	W W(H8) · mm	f f(H8) · mm	花键槽
WSP-03PB/CN	10	22	48	12	根据客户需求决定	30	3	11.4	10	10	11×14-Z6
WSP-04PB/CN	12	25	56	13	根据客户需求决定	40	4	13.8	12	12	13×16-Z6
WSP-05PB/CN	14	28	60	13	根据客户需求决定	40	5	16.3	14	14	13×16-Z6
WSP-1PB/CN	16	32	68	16	根据客户需求决定	40	5	18.3	16	16	16×20-Z6
WSP-2PB/CN	18	36	74	17	根据客户需求决定	40	6	20.8	18	18	18×22-Z6
WSP-3PB/CN	20	42	82	18	根据客户需求决定	45	6	22.8	20	20	21×25-Z6
WSP-4PB/CN	22	45	95	22	根据客户需求决定	50	6	24.8	22	22	23×28-Z6
WSP-5PB/CN	25	50	108	26	根据客户需求决定	50	8	28.3	25	25	26×32-Z6
WSP-6PB/CN	30	58	122	29	根据客户需求决定	60	8	33.3	30	30	32×38-Z8
WSP-7PB/CN	35	70	140	35	根据客户需求决定	70	10	38.3	35	—	36×42-Z8
WSP-8PB/CN	40	80	160	40	根据客户需求决定	80	12	43.3	40	—	42×48-Z8
WSP-9PB/CN	50	95	190	50	根据客户需求决定	90	14	53.8	50	—	46×54-Z8
WSP-10PB/CN	75	120	210	—	非标设计，请联系沃孚尔	—	—	—	—	—	—

WSP 标准伸缩长度 · WSP 性能参数
型号	PB公称扭矩 N·m	CN公称扭矩 N·m
WSP-03PB/CN	25	20
WSP-04PB/CN	45	36
WSP-05PB/CN	55	44
WSP-1PB/CN	71	56.8
WSP-2PB/CN	100	80
WSP-3PB/CN	150	120
WSP-4PB/CN	210	168
WSP-5PB/CN	280	224
WSP-6PB/CN	550	440
WSP-7PB/CN	1000	800
WSP-8PB/CN	1200	960
WSP-9PB/CN	1500	1200
WSP-10PB/CN	2800	—

SWC-I 轻型十字轴式万向联轴器 · SWC-I 轻型十字轴式万向联轴器主要尺寸
型号	A型长度 L · mm	A型伸缩量 Lv · mm	B型长度 L · mm	C型长度 L · mm	法兰直径 Df · mm	外径 D · mm	孔径 D2(H9) · mm	管径与壁厚 D3×δ · mm	叉头长度 Lm · mm	K尺寸 K · mm	t尺寸 t · mm	法兰孔数 n	法兰孔径 d · mm	法兰螺栓规格	螺栓拧紧力矩 N·m
SWC-I 58	255	35	150	128	58	47	30	38×1.5	32	3.5	1.5	4	5.1	M5	7
SWC-I 65	285	40	175	156	65	52	35	45×1.5	39	4.5	1.7	4	6.5	M6	13
SWC-I 75	335	40	200	180	75	62	42	63.5×2.5	45	5.5	2	6	6.5	M6	13
SWC-I 90	385	45	240	208	90	74.5	47	63.5×2.5	52	6	2.5	4	8.5	M8	32
SWC-I 100	445	55	260	220	100	84	57	76×2.5	55	8	2.5	6	8.5	M8	32
SWC-I 120	500	80	295	252	120	101.5	75	89×2.5	63	8	2.5	8	10.5	M10	64
SWC-I 150	590	80	370	340	150	130	90	120×3	85	10	3	8	13	M12	110
SWC-I 180	640	80	430	348	180	155.5	110	120×3	87	12	4	8	15	M14	180
SWC-I 200	775	100	530	440	200	170	125	127×5.5	110	14	4	8	17	M16	270
SWC-I 225	860	120	600	480	225	196	140	140×6.5	120	15	5	8	17	M16	270

SWC-I 轻型十字轴式万向联轴器 · SWC-I 轻型十字轴式万向联轴器性能参数
型号	公称转矩 Tn · N·m	疲劳转矩 Tf · N·m	最大轴线折角 β · °
SWC-I 58	180	90	10
SWC-I 65	240	120	10
SWC-I 75	500	250	10
SWC-I 90	800	400	10
SWC-I 100	1200	600	10
SWC-I 120	2300	1150	10
SWC-I 150	4500	2250	10
SWC-I 180	8400	4200	10
SWC-I 200	16000	8000	10
SWC-I 225	22000	11000	10

SWC 中型十字轴式万向联轴器 · SWC 中型十字轴式万向联轴器主要尺寸
型号	A型长度 L · mm	A型伸缩量 Lv · mm	B型长度 L · mm	C型长度 L · mm	D型长度 L · mm	E型长度 L · mm	E型伸缩量 Lv · mm	外径 D · mm	D1尺寸 D1 · mm	孔径 D2(H9) · mm	管径与壁厚 D3×δ · mm	叉头长度 Lm · mm	K尺寸 K · mm	t尺寸 t · mm	法兰孔数 n	法兰孔径 d · mm	b尺寸 b · mm	g尺寸 g · mm	法兰螺栓规格	螺栓拧紧力矩 N·m
SWC 160	740	100	480	380	520	800	100	160	137	100	114×10	95	16	4	8	15	20	6	M14	180
SWC 180	800	100	530	420	580	850	100	180	155	105	127×10.5	105	17	5	8	17	24	7	M16	270
SWC 200	900	120	590	440	620	940	120	200	170	120	146×11.5	110	18	5	8	17	28	8	M16	270
SWC 225	1000	140	640	500	690	1050	140	225	196	135	159×10.5	125	20	5	8	17	32	9	M16	270
SWC 250	1060	140	730	560	760	1120	140	250	218	150	180×12.5	140	25	6	8	19	40	12.5	M18	372
SWC 265	1120	140	790	600	810	1180	140	265	233	160	194×13.5	150	25	6	8	19	40	12.5	M18	372
SWC 285	1270	140	840	640	860	1320	140	285	245	170	203×14.5	160	27	7	8	21	40	15	M20	526
SWC 315	1390	140	930	720	970	1440	140	315	280	185	219×16.5	180	32	8	10	23	40	15	M22	710
SWC 350	1520	150	1000	780	1030	1550	150	350	310	210	245×19	195	35	8	10	23	50	16	M22	710
SWC 390	1530	170	1010	860	1120	1710	170	390	345	235	273×21	215	40	8	10	25	70	18	M24	906
SWC 440	1690	190	1130	1040	1230	1880	190	440	390	255	325×25	260	42	10	16	28	80	20	M27	1340
SWC 490	1850	190	1240	1080	1360	2050	190	490	435	275	351×30	270	47	12	16	31	90	22.5	M30	1820
SWC 550	2060	240	1400	1220	1550	2310	240	550	492	320	402×32	305	50	12	16	31	100	22.5	M30	1820
SWC 620	2280	250	1520	1360	1720	2540	250	620	555	380	426×40	340	55	12	16	38	100	25	M36	3170

SWC 中型十字轴式万向联轴器 · SWC 中型十字轴式万向联轴器性能参数
型号	公称转矩 Tn · kN·m	疲劳转矩 Tf · kN·m	最大轴线折角 β · °
SWC 160	21	10.5	15
SWC 180	28	14	15
SWC 200	40	20	15
SWC 225	50	25	15
SWC 250	71	35.5	15
SWC 265	90	45	15
SWC 285	100	50	15
SWC 315	150	75	15
SWC 350	212	106	15
SWC 390	300	150	15
SWC 440	425	210	15
SWC 490	560	280	15
SWC 550	800	400	15
SWC 620	1250	625	15

SWCZ 重型十字轴式万向联轴器 · SWCZ 重型十字轴式万向联轴器主要尺寸
型号	C型长度 L · mm	D型长度 L · mm	E型长度 L · mm	E型伸缩量 Lv · mm	外径 D · mm	D1尺寸 D1 · mm	孔径 D2(H9) · mm	D3尺寸 D3 · mm	叉头长度 Lm · mm	K尺寸 K · mm	法兰孔数 n	法兰孔径 d · mm	法兰螺栓规格
SWCZ 680	1540	1940	3230	250	680	635	550	560	385	70	24	26	M24
SWCZ 700	1600	2100	3460	250	700	635	570	560	400	70	24	26	M24
SWCZ 780	1920	2500	4000	250	780	725	640	660	480	95	24	31	M30
SWCZ 800	1920	2500	4000	250	800	745	660	660	480	95	24	36	M30
SWCZ 840	2120	2680	4250	250	840	775	710	660	530	110	24	38	M36
SWCZ 900	2280	2950	4580	300	900	835	740	750	570	120	24	38	M36
SWCZ 920	2280	2950	4850	300	920	855	760	750	570	120	24	38	M36
SWCZ 1000	2380	3130	4770	300	1000	915	840	790	595	130	20	50	M48
SWCZ 1100	2500	3300	5100	300	1100	1015	920	850	625	130	20	50	M48
SWCZ 1200	2720	3570	5660	300	1200	1100	1000	900	680	130	20	58	M56

SWCZ 重型十字轴式万向联轴器 · SWCZ 重型十字轴式万向联轴器性能参数
型号	公称转矩 Tn · kN·m	疲劳转矩 Tf · kN·m	最大轴线折角 β · °
SWCZ 680	1600	800	10
SWCZ 700	1700	860	10
SWCZ 780	2500	1250	10
SWCZ 800	2570	1300	10
SWCZ 840	3150	1600	10
SWCZ 900	4000	2000	10
SWCZ 920	4100	2100	10
SWCZ 1000	5000	2500	10
SWCZ 1100	6310	3150	10
SWCZ 1200	8000	4000	10

SWCD 短型十字轴式万向联轴器 · SWCD 短型十字轴式万向联轴器主要尺寸
型号	长度 L · mm	伸缩量 Lv · mm	外径 D · mm	D1尺寸 D1 · mm	孔径 D2(H9) · mm	D3尺寸 D3 · mm	叉头长度 Lm · mm	K尺寸 K · mm	t尺寸 t · mm	法兰孔数 n	法兰孔径 d · mm
SWCD 215	415	40	275	248	140	114	68	15	4.2	10	15
SWCD 250	495	40	305	275	140	140	80	15	5.2	10	17
SWCD 285	545	40	348	314	175	152	90	18	6.2	10	19
SWCD 315	600	40	360	328	175	168	100	18	6.2	10	19
SWCD 350	688	55	405	370	220	194	108	22	6.8	10	21

SWCD 短型十字轴式万向联轴器 · SWCD 短型十字轴式万向联轴器性能参数
型号	公称转矩 Tn · kN·m	疲劳转矩 Tf · kN·m	最大轴线折角 β · °
SWCD 215	25	12.5	5
SWCD 250	35.5	18	5
SWCD 285	40	20	5
SWCD 315	63	31.5	5
SWCD 350	90	45	5

十字轴总成 · 十字轴总成主要尺寸
型号	十字轴直径 ΦM · mm	总高 H · mm
SWC-I 58	17	44
SWC-I 65	20	55
SWC-I 75	24	62
SWC-I 90	27	81.7
SWC-I 100	30	88
SWC-I 120	35	98
SWC-I 150	45	126
SWC-I 180	50	135
SWC-I 200	59	168
SWC-I 225	72	185
SWC 160	65	136
SWC 180	72	154
SWC 200	82	171
SWC 225	90	192
SWC 250	100	214
SWC 265	108	226
SWC 285	115	243
SWC 315	130	269
SWC 350	145	299
SWC 390	165	333
SWC 440	185	377
SWC 490	210	419
SWC 550	240	472
SWC 620	265	526

WFC 圆孔型万向节 · WFC 圆孔型万向节结构与材质
代码	类型		材质	表面处理	附件
标准型	类型		材质	表面处理	附件
WFC01	单节式	圆孔型	SCR440	发黑	2个固定销 2个卡簧
WFC02			SCR440	-
WFC06			SUS304	-
WFC21	双节式	圆孔型	SCR440	发黑	2个固定销 2个卡簧
WFC22			SCR440	-
WFC26			SUS304	-

WFC 键槽型万向节 · WFC 键槽型万向节结构与材质
代码	类型		材质	表面处理	附件
标准型	类型		材质	表面处理	附件
WFC11	单节式	键槽型	SCR440	发黑	4个螺钉
WFC12			SCR440	-
WFC16			SUS304	-
WFC31	双节式	键槽型	SCR440	发黑	4个螺钉
WFC32			SCR440	-
WFC36			SUS304	-

WFH01/WFH11 伸缩型万向节 · WFH01/WFH11 伸缩型万向节结构与材质
代码	类型		材质	热处理	附件
WFH01	伸缩型	圆孔型	SCR440	调质	2个固定销 2个卡簧
WFH11	伸缩型	键槽型	SCR440	调质	4个螺钉

SWC-I 轻型十字轴式万向联轴器 · SWC-I 轻型十字轴式万向联轴器综合参数表
型式 type / 型号design / 数值data 项目item		SWC-I 58	SWC-I 65	SWC-I 75	SWC-I 90	SWC-I 100	SWC-I 120	SWC-I 150	SWC-I 180	SWC-I 200	SWC-I 225
A型	L	255	285	335	385	445	500	590	640	775	860
A型	Lv	35	40	40	45	55	80	80	80	100	120
B型	L	150	175	200	240	260	295	370	430	530	600
C型	L	128	156	180	208	220	252	340	348	440	480
Tn(N·m)		180	240	500	800	1200	2300	4500	8400	16000	22000
Tf(N·m)		90	120	250	400	600	1150	2250	4200	8000	11000
β(°)		10	10	10	10	10	10	10	10	10	10
Df		58	65	75	90	100	120	150	180	200	225
D		47	52	62	74.5	84	101.5	130	155.5	170	196
D2(H9)		30	35	42	47	57	75	90	110	125	140
D3×δ		38×1.5	45×1.5	63.5×2.5	63.5×2.5	76×2.5	89×2.5	120×3	120×3	127×5.5	140×6.5
Lm		32	39	45	52	55	63	85	87	110	120
K		3.5	4.5	5.5	6.0	8.0	8.0	10.0	12.0	14.0	15.0
t		1.5	1.7	2.0	2.5	2.5	2.5	3.0	4.0	4.0	5.0
n		4	4	6	4	6	8	8	8	8	8
d		5.1	6.5	6.5	8.5	8.5	10.5	13	15	17	17
法兰螺栓 Flange bolt	规格size	M5	M6	M6	M8	M8	M10	M12	M14	M16	M16
法兰螺栓 Flange bolt	拧紧力矩 (N·m) lightening torque	7	13	13	32	32	64	110	180	270	270

注: 1.上表中各代号含义如下: L--标准长度,对可伸缩型而言,长度L系缩短状态下的最小长度; Lv--伸长量; Tn--公称转矩(取屈服转矩的50%); Tf--疲劳转矩,即在交变负荷作用下按疲劳强度确定的许用转矩; β--最大轴线折角; δ--接管壁厚; ml--增长100mm的质量。 2.上表中未注明计量单位者按毫米计; 3.用户需要改变标准长度、伸缩量、和法兰型式尺寸时,请和沃孚商定。

SWC 中型十字轴式万向联轴器 · SWC 中型十字轴式万向联轴器综合参数表
型式 type / 型号design / 数值data 项目item		SWC- 160	SWC- 180	SWC- 200	SWC- 225	SWC- 250	SWC- 265	SWC- 285	SWC- 315	SWC- 350	SWC- 390	SWC- 440	SWC- 490	SWC- 550	SWC- 620
A型	L	740	800	900	1000	1060	1120	1270	1390	1520	1530	1690	1850	2060	2280
A型	Lv	100	100	120	140	140	140	140	140	150	170	190	190	240	250
B型	L	480	530	590	640	730	790	840	930	1000	1010	1130	1240	1400	1520
C型	L	380	420	440	500	560	600	640	720	780	860	1040	1080	1220	1360
D型	L	520	580	620	690	760	810	860	970	1030	1120	1230	1360	1550	1720
E型	L	800	850	940	1050	1120	1180	1320	1440	1550	1710	1880	2050	2310	2540
E型	Lv	100	100	120	140	140	140	140	140	150	170	190	190	240	250
Tn(kN·m)		21	28	40	50	71	90	100	150	212	300	425	560	800	1250
Tf(kN·m)		10.5	14	20	25	35.5	45	50	75	106	150	210	280	400	625
β(°)		15	15	15	15	15	15	15	15	15	15	15	15	15	15
D		160	180	200	225	250	265	285	315	350	390	440	490	550	620
D1		137	155	170	196	218	233	245	280	310	345	390	435	492	555
D2(H9)		100	105	120	135	150	160	170	185	210	235	255	275	320	380
D3×δ		114×10	127×10.5	146×11.5	159×10.5	180×12.5	194×13.5	203×14.5	219×16.5	245×19	273×21	325×25	351×30	402×32	426×40
Lm		95	105	110	125	140	150	160	180	195	215	260	270	305	340
K		16	17	18	20	25	25	27	32	35	40	42	47	50	55
t		4	5	5	5	6	6	7	8	8	8	10	12	12	12
n		8	8	8	8	8	8	8	10	10	10	16	16	16	16
d		15	17	17	17	19	19	21	23	23	25	28	31	31	38
b		20	24	28	32	40	40	40	40	50	70	80	90	100	100
g		6.0	7.0	8.0	9.0	12.5	12.5	15.0	15.0	16.0	18.0	20.0	22.5	22.5	25.0
法兰螺栓 Flange bolt	规格size	M14	M16	M16	M16	M18	M18	M20	M22	M22	M24	M27	M30	M30	M36
法兰螺栓 Flange bolt	拧紧力矩 (N·m)	180	270	270	270	372	372	526	710	710	906	1340	1820	1820	3170

SWCZ 重型十字轴式万向联轴器 · SWCZ 重型十字轴式万向联轴器综合参数表
型式 type / 型号design / 数值data 项目item		SWCZ 680	SWCZ 700	SWCZ 780	SWCZ 800	SWCZ 840	SWCZ 900	SWCZ 920	SWCZ 1000	SWCZ 1100	SWCZ 1200
C型	L	1540	1600	1920	1920	2120	2280	2280	2380	2500	2720
D型	L	1940	2100	2500	2500	2680	2950	2950	3130	3300	3570
E型	L	3230	3460	4000	4000	4250	4580	4850	4770	5100	5660
E型	Lv	250	250	250	250	250	300	300	300	300	300
Tn(kN·m)		1600	1700	2500	2570	3150	4000	4100	5000	6310	8000
Tf(kN·m)		800	860	1250	1300	1600	2000	2100	2500	3150	4000
β(°)		10	10	10	10	10	10	10	10	10	10
D		680	700	780	800	840	900	920	1000	1100	1200
D1		635	635	725	745	775	835	855	915	1015	1100
D2(H9)		550	570	640	660	710	740	760	840	920	1000
D3		560	560	660	660	660	750	750	790	850	900
Lm		385	400	480	480	530	570	570	595	625	680
K		70	70	95	95	110	120	120	130	130	130
n		24	24	24	24	24	24	24	20	20	20
d		26	26	31	36	38	38	38	50	50	58
法兰螺栓		M24	M24	M30	M30	M36	M36	M36	M48	M48	M56

注: 1.上表中各代号含义如下: L--标准长度,对可伸缩型而言,长度L系缩短状态下的最小长度; Lv--伸长量; Tn--公称转矩(取屈服转矩的50%); Tf--疲劳转矩,即在交变负荷作用下按疲劳强度确定的许用转矩; β--最大轴线折角; 2.上表中未注明计量单位者按毫米计; 3.用户需要改变标准长度、伸缩量、和法兰型式尺寸时,请和沃孚商定。

静态版只供检索与打印；筛选、排序与一键询价请使用上方在线选型器。所有尺寸单位均为毫米，完整型谱与公差以 PDF 样本为准。

尺寸参数与性能参数已分开显示。点击列标题可排序；完整型谱、公差与使用条件以 PDF 样本为准。下载 PDF 样本 ↗

齿轮系列

同步传动部件

直线运动部件

联接与传动部件

服务行业

工程方案 · 已验证应用

锥齿轮成本较日本 OEM 降低56%

关于

能力

质量

广州总部 + 佛山工厂

知识中心

新闻 & 媒体

支持

ISO 1328 5级精度 vs. AGMA Q12

万向联轴器

万向联轴器在线选型

关于本系列的常见问题

万向联轴器：表格覆盖的规格范围有多大？

万向联轴器：是什么、适合什么场合？

万向联轴器：表里没有的规格能做吗？只买一件可以吗？

万向联轴器：询价需要提供哪些信息？
