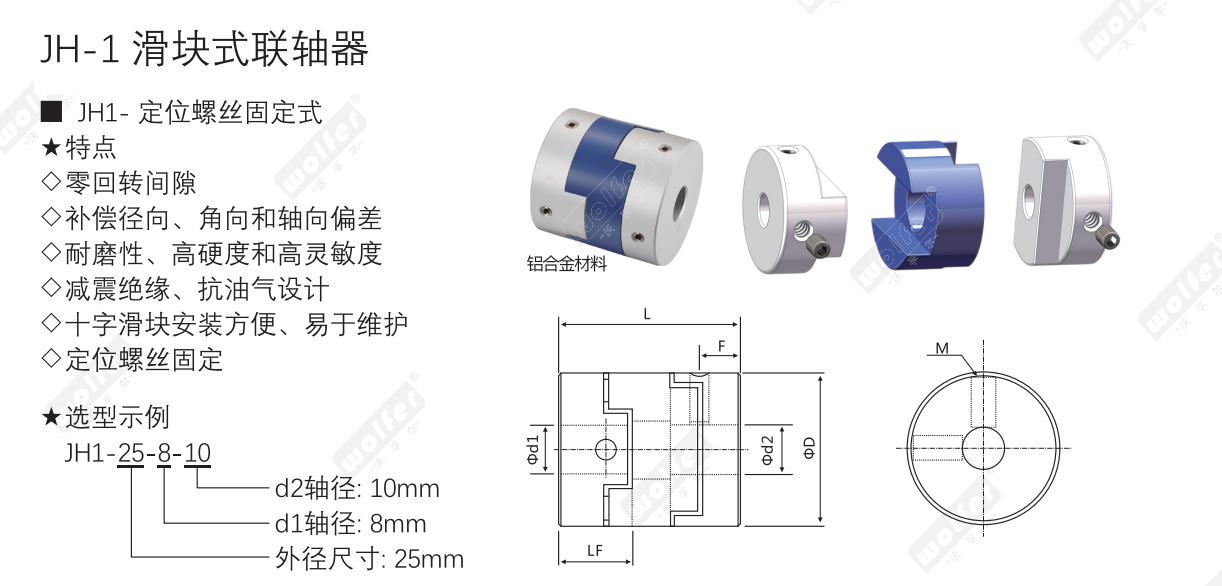

JH 系列滑块（十字滑块）联轴器：三片式结构，径向偏移补偿大、零背隙、可吸收冲击，中间滑块可更换。JH1为定位螺丝固定式，JH2为夹紧式。
最近更新 审核人：罗根文（生产工厂主管）
联轴器选型 · Coupling Selector
先按图纸选择系列，再分别查看尺寸参数或性能参数；可搜索、按明确条件筛选，并点击列标题排序。
按图纸选择系列
点击图纸切换系列与对应参数
图纸视图
参数类别
参数表
| 型号 | 最小孔径 dmin · mm | 最大孔径 dmax · mm | 外径 D · mm | 总长 L · mm | 轴套长度 LF · mm | F 尺寸 F · mm | 紧定螺钉 M | 拧紧力矩 N·m |
|---|---|---|---|---|---|---|---|---|
| JH1-16 | 3 | 6 | 16 | 18 | 7 | 3.5 | M3 | 0.7 |
| JH1-20 | 4 | 8 | 20 | 23 | 9 | 4.5 | M4 | 1.7 |
| JH1-25 | 6.35 | 10 | 25 | 28 | 11 | 5.5 | M5 | 4 |
| JH1-32 | 8 | 14 | 32 | 33 | 13 | 6.5 | M6 | 7 |
| JH1-40 | 12 | 16 | 40 | 35 | 14 | 7 | M6 | 7 |
| JH1-50 | 14 | 20 | 50 | 38 | 17 | 8.5 | M8 | 15 |
| JH1-63 | 16 | 25 | 63 | 47 | 21 | 10.5 | M10 | 30 |
| 型号 | 额定扭矩 N·m | 最大扭矩 N·m | 最高转速 rpm | 转动惯量 10⁻⁶ kg·m² | 静态扭转刚度 N·m/rad | 角向偏差 ° | 轴向偏差 mm | 重量 g |
|---|---|---|---|---|---|---|---|---|
| JH1-16 | 0.7 | 1.4 | 9000 | 0.22 | 29 | 3 | 1 | 6 |
| JH1-20 | 1.2 | 2.4 | 7400 | 0.69 | 58 | 3 | 1.4 | 14 |
| JH1-25 | 2 | 4 | 5800 | 2.1 | 125 | 3 | 1.9 | 24 |
| JH1-32 | 4.5 | 9 | 4700 | 6.6 | 260 | 3 | 2.4 | 46 |
| JH1-40 | 9 | 18 | 3600 | 19 | 505 | 3 | 2.8 | 80 |
| JH1-50 | 19 | 38 | 3000 | 45 | 780 | 3 | 3.3 | 144 |
| JH1-63 | 33 | 66 | 2400 | 140 | 1200 | 3 | 3.8 | 318 |
| 型号 | 最小孔径 dmin · mm | 最大孔径 dmax · mm | 外径 D · mm | 总长 L · mm | 轴套长度 LF · mm | F 尺寸 F · mm | 紧定螺钉 M | 拧紧力矩 N·m |
|---|---|---|---|---|---|---|---|---|
| JH2-16 | 4 | 6 | 16 | 30 | 13 | 3 | M2.5 | 0.7 |
| JH2-20 | 6 | 8 | 20 | 33 | 14 | 3 | M3 | 1.7 |
| JH2-25 | 6.35 | 10 | 25 | 39 | 17 | 3.8 | M3 | 4 |
| JH2-32 | 8 | 14 | 32 | 45 | 19 | 4.5 | M4 | 7 |
| JH2-40 | 12 | 16 | 40 | 50 | 23 | 7 | M5 | 7 |
| JH2-50 | 14 | 20 | 50 | 58 | 27 | 8 | M6 | 15 |
| JH2-63 | 16 | 25 | 63 | 71 | 33 | 10 | M8 | 30 |
| 型号 | 额定扭矩 N·m | 最大扭矩 N·m | 最高转速 rpm | 转动惯量 10⁻⁶ kg·m² | 静态扭转刚度 N·m/rad | 角向偏差 ° | 轴向偏差 mm | 重量 g |
|---|---|---|---|---|---|---|---|---|
| JH2-16 | 0.7 | 1.4 | 9000 | 0.4 | 29 | 3 | 1 | 12 |
| JH2-20 | 1.2 | 2.4 | 7400 | 1.1 | 58 | 3 | 1.4 | 20 |
| JH2-25 | 2 | 4 | 5800 | 3 | 125 | 3 | 1.9 | 36 |
| JH2-32 | 4.5 | 9 | 4700 | 9.3 | 260 | 3 | 2.4 | 66 |
| JH2-40 | 9 | 18 | 3600 | 27 | 505 | 3 | 2.8 | 114 |
| JH2-50 | 19 | 38 | 3000 | 79 | 780 | 3 | 3.3 | 206 |
| JH2-63 | 33 | 66 | 2400 | 390 | 1200 | 3 | 3.8 | 454 |
静态版只供检索与打印；筛选、排序与一键询价请使用上方在线选型器。所有尺寸单位均为毫米，完整型谱与公差以 PDF 样本为准。
尺寸参数与性能参数已分开显示。点击列标题可排序；完整型谱、公差与使用条件以 PDF 样本为准。 下载 PDF 样本 ↗
常见问题
本页覆盖 2 个系列（JH1、JH2）共 14 种样本规格：孔径 Ø3–Ø25 mm，额定扭矩 0.7–33 N·m。成品孔、键槽和夹紧形式按你的轴加工；表外规格可按图制造。
JH 系列滑块（十字滑块）联轴器：三片式结构，径向偏移补偿大、零背隙、可吸收冲击，中间滑块可更换。JH1为定位螺丝固定式，JH2为夹紧式。 滑块联轴器能以零背隙补偿较大的径向（平行）偏差，中间滑块可更换，还能实现两轴电气隔离——适合电机与丝杠之间等无法精确对中的场合。JH1 顶丝固定，JH2 夹紧固定；不适合高转速和大角向偏差。
可以。本页的表格只是样本中的标准规格，所有产品都可以按图制造。起订量 1 件——我们经常为原厂已停产、找不到供应商的 OEM 客户单件补做。发来 DWG、STEP 或 PDF 图纸（或寄样件）：资料齐全后 24 小时内出正式报价，图纸确认后 30 天内交付首件，随货附检测记录。
提供：两侧轴径和轴伸长度（含键槽或夹紧形式偏好）、额定和峰值扭矩、转速、预计的偏差（角向、径向、轴向）、可用空间（外径和总长）、工作温度，以及是伺服/定位传动还是一般传动。两侧轴端的图纸或 STEP 最理想；带这些数值的草图也足以先出报价。
