弹性柱销联轴器 LT / LX Elastic Pin Couplings

联轴器选型 · Coupling Selector

弹性柱销联轴器在线选型

先按图纸选择系列，再分别查看尺寸参数或性能参数；可搜索、按明确条件筛选，并点击列标题排序。

按图纸选择系列

点击图纸切换系列与对应参数

参数类别

参数表

型号搜索

完整规格表 · 共 140 条（静态版，可打印、可全文搜索）

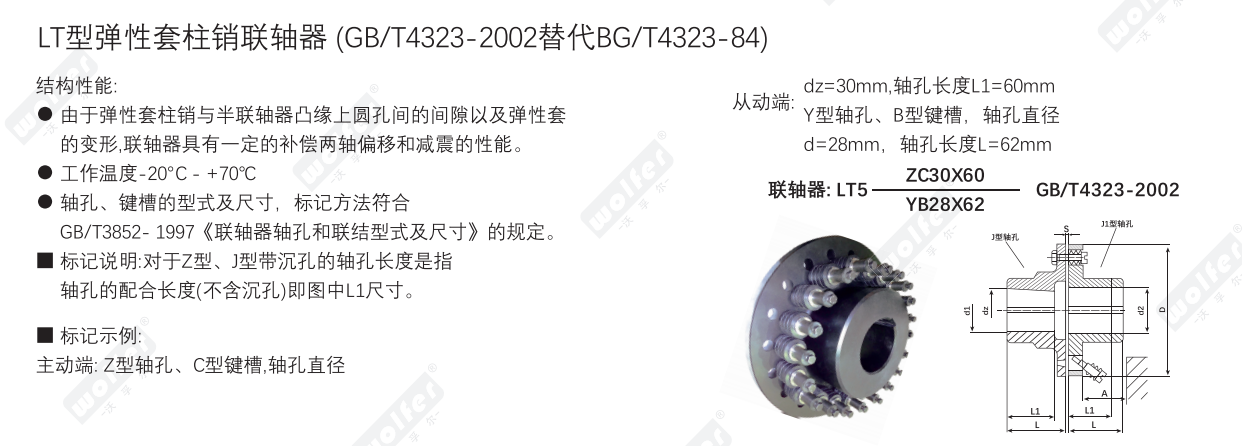

LT 系列 · LT 主要尺寸
型号	轴孔直径组 d1,d2,dz · mm	Y型轴孔长度 L · mm	J/J1/Z型轴孔长度（L） L · mm	J/J1/Z型轴孔长度（L1） L1 · mm	D D · mm	A A · mm	S S · mm
LT1	9	20	14	—	71	18	3
LT1	10,11	25	17	—	71	18	3
LT1	12,14	32	20	—	71	18	3
LT2	12,14	32	20	—	80	18	3
LT2	16,18,19	42	30	42	80	18	3
LT3	16,18,19	42	30	42	95	35	4
LT3	20,22	52	38	52	95	35	4
LT4	20,22,24	52	38	52	106	35	4
LT4	25,28	62	44	62	106	35	4
LT5	25,28	62	44	62	130	45	5
LT5	30,32,35	82	60	82	130	45	5
LT6	32,35,38	82	60	82	160	45	5
LT6	40,42	112	84	112	160	45	5
LT7	40,42,45,48	112	84	112	190	45	5
LT8	45,48,50,55,56	112	84	112	224	65	6
LT8	60,63	142	107	142	224	65	6
LT9	50,55,56	112	84	112	250	65	6
LT9	60,63,65,70,71	142	107	142	250	65	6
LT10	63,65,70,71,75	142	107	142	315	80	8
LT10	80,85,90,95	172	132	172	315	80	8
LT11	80,85,90,95	172	132	172	400	100	10
LT11	100,110	212	167	212	400	100	10
LT12	100,110,120,125	212	167	212	475	130	12
LT12	130	252	202	252	475	130	12
LT13	120,125	212	167	212	600	180	14
LT13	130,140,150	252	202	252	600	180	14
LT13	160,170	302	242	302	600	180	14

LT 系列 · LT 性能参数
型号	公称扭矩 N·m	许用转速 rpm	许用径向补偿量 mm	许用角向补偿量	重量 kg	转动惯量 kg·cm²
LT1	6.3	8800	0.2	1°30′	0.82	0.0005
LT2	16	7600	0.2	1°30′	1.2	0.0008
LT3	31.5	6300	0.2	1°30′	2.2	0.0023
LT4	63	5700	0.2	1°30′	2.84	0.0037
LT5	125	4600	0.3	1°30′	6.05	0.012
LT6	250	3800	0.3	1°	9.57	0.028
LT7	500	3600	0.3	1°	14.01	0.055
LT8	710	3000	0.4	1°	23.12	0.134
LT9	1000	2850	0.4	1°	30.69	0.213
LT10	2000	2300	0.4	1°	61.4	0.66
LT11	4000	1800	0.5	0	120.7	2.122
LT12	8000	1450	0.5	0	210.34	5.39
LT13	16000	1150	0.6	0	419.36	11.58

LX 系列 · LX 主要尺寸
型号	轴孔直径组 d1,d2,dz · mm	Y型轴孔长度 L · mm	J/J1/Z型轴孔长度（L） L · mm	J/J1/Z型轴孔长度（L1） L1 · mm	D D · mm	D1 D1 · mm	B B · mm	S S · mm
LX1	12,14	32	27	—	90	40	20	2.5
LX1	16,18,19	42	30	42	90	40	20	2.5
LX1	20,22,24	52	38	52	90	40	20	2.5
LX2	20,22,24	52	38	52	120	55	28	2.5
LX2	25,28	62	44	62	120	55	28	2.5
LX2	30,32,35	82	60	82	120	55	28	2.5
LX3	30,32,35,38	82	60	82	160	75	36	2.5
LX3	40,42,45,48	112	84	112	160	75	36	2.5
LX4	40,42,45,48,50,55,56	112	84	112	195	100	45	3
LX4	60,63	142	107	142	195	100	45	3
LX5	50,55,56	112	84	112	220	120	45	3
LX5	60,63,65,70,71,75	142	107	142	220	120	45	3
LX6	60,63,65,70,71,75	142	107	142	280	140	56	4
LX6	80,85	172	132	172	280	140	56	4
LX7	70,71,75	142	107	142	320	170	56	4
LX7	80,85,90,95	172	132	172	320	170	56	4
LX7	100,110	212	167	212	320	170	56	4
LX8	80,85,90,95	172	132	172	360	200	56	5
LX8	100,110,120,125	212	167	212	360	200	56	5
LX9	100,110,120,125	212	167	212	410	230	63	5
LX9	130,140	252	202	252	410	230	63	5
LX10	110,120,125	212	167	212	480	280	75	6
LX10	130,140,150	252	202	252	480	280	75	6
LX10	160,170,180	302	242	302	480	280	75	6
LX11	130,140,150	252	202	252	540	340	75	6
LX11	160,170,180	302	242	302	540	340	75	6
LX11	190,200,220	352	282	352	540	340	75	6
LX12	160,170,180	302	242	302	630	400	90	7
LX12	190,200,220	352	282	352	630	400	90	7
LX12	240,250,260	410	330	—	630	400	90	7
LX13	190,200,220	352	282	352	710	465	100	8
LX13	240,250,260	410	330	—	710	465	100	8
LX13	280,300	470	380	—	710	465	100	8
LX14	240,250,260	410	330	—	800	530	110	8
LX14	280,300,320	470	380	—	800	530	110	8
LX14	340	550	450	—	800	530	110	8

LX 系列 · LX 性能参数
型号	公称转矩 N·m	许用转速 r/min	转动惯量 kg·m²	质量 kg
LX1	250	8500	0.002	2
LX2	560	6300	0.009	5
LX3	1250	4700	0.026	8
LX4	2500	3870	0.109	22
LX5	3150	3450	0.191	30
LX6	6300	2720	0.543	53
LX7	11200	2360	1.314	98
LX8	16000	2120	2.023	119
LX9	22500	1850	4.386	197
LX10	35500	1600	9.76	322
LX11	50000	1400	20.05	520
LX12	80000	1220	37.71	714
LX13	125000	1080	71.37	1057
LX14	180000	950	170.6	1956

LXZ 系列 · LXZ 主要尺寸
型号	轴孔直径组 d1,d2,dz · mm	Y型轴孔长度 L · mm	J/J1/Z型轴孔长度（L） L · mm	J/J1/Z型轴孔长度（L1） L1 · mm	Do Do · mm	D D · mm	B B · mm	B1 B1 · mm	S S · mm
LXZ1	20,22,24	52	38	52	200	120	85	42	2.5
LXZ1	25,28	62	44	62	200	120	85	42	2.5
LXZ1	30,32,35	82	60	82	200	120	85	42	2.5
LXZ2	30,32,35,38	82	60	82	200	160	85	40	2.5
LXZ2	40,42,45,48	112	84	112	200	160	85	40	2.5
LXZ3	30,32,35,38	82	60	82	315	160	132	66	2.5
LXZ3	40,42,45,48	112	84	112	315	160	132	66	2.5
LXZ4	40,42,45,48,50,55,56	112	84	112	315	195	132	66	3
LXZ4	60,63	142	107	142	315	195	132	66	3
LXZ5	40,42,45,48,50,55,56	112	84	112	400	195	168	84	3
LXZ5	60,63	142	107	142	400	195	168	84	3
LXZ6	50,55,56	112	84	112	400	220	168	84	3
LXZ6	60,63,65,70,71,75	142	107	142	400	220	168	84	3
LXZ7	50,55,56	112	84	112	500	220	210	105	3
LXZ7	60,63,65,70,71,75	142	107	142	500	220	210	105	3
LXZ8	60,63,65,70,71,75	142	107	142	400	280	168	84	4
LXZ8	80,85	172	132	172	400	280	168	84	4
LXZ9	60,63,65,70,71,75	142	107	142	500	280	210	105	4
LXZ9	80,85	172	132	172	500	280	210	105	4
LXZ10	70,71,75	142	107	142	500	320	210	105	4
LXZ10	80,85,90,95	172	132	172	500	320	210	105	4
LXZ10	100,110	212	167	212	500	320	210	105	4
LXZ11	70,71,75	142	107	142	630	320	265	132	4
LXZ11	80,85,90,95	172	132	172	630	320	265	132	4
LXZ11	100,110	212	167	212	630	320	265	132	4
LXZ12	80,85,90,95	172	132	172	630	360	265	132	5
LXZ12	100,110,120,125	212	167	212	630	360	265	132	5
LXZ13	100,110,120,125	212	167	212	710	410	298	149	5
LXZ13	130,140	252	202	252	710	410	298	149	5
LXZ14	110,120,125	212	167	212	710	480	298	149	6
LXZ14	130,140,150	252	202	252	710	480	298	149	6
LXZ14	160,170,180	302	242	302	710	480	298	149	6
LXZ15	110,120,125	212	167	212	800	480	335	168	6
LXZ15	130,140,150	252	202	252	800	480	335	168	6
LXZ15	160,170,180	302	242	302	800	480	335	168	6

LXZ 系列 · LXZ 性能参数
型号	公称转矩 N·m	许用转速 rpm	许用轴向补偿量 mm	许用径向补偿量 mm	许用角向补偿量	转动惯量 kg·m²	质量 kg
LXZ1	560	5600	±1.0	0.15	≤30′	2.18	11
LXZ2	1250	3750	±1.0	0.15	≤30′	2.45	14
LXZ3	1250	2430	±1.0	0.15	≤30′	13.08	25
LXZ4	2500	2430	±1.5	0.15	≤30′	16.6	40
LXZ5	2500	1900	±1.5	0.15	≤30′	49.2	59
LXZ6	3150	1900	±1.5	0.15	≤30′	57.6	69
LXZ7	3150	1900	±1.5	0.15	≤30′	127.4	91
LXZ8	6300	1900	±2.0	0.2	≤30′	161.7	88
LXZ9	6300	1500	±2.0	0.2	≤30′	129.2	113
LXZ10	11200	1500	±2.0	0.2	≤30′	156	156
LXZ11	11200	1220	±2.0	0.2	≤30′	314	187
LXZ12	1600	1080	±2.0	0.2	≤30′	328	326
LXZ13	22400	1080	±2.0	0.2	≤30′	713	337
LXZ14	25500	1080	±2.5	0.25	≤30′	849	458
LXZ15	35500	950	±2.5	0.25	≤30′	1231	504

静态版只供检索与打印；筛选、排序与一键询价请使用上方在线选型器。所有尺寸单位均为毫米，完整型谱与公差以 PDF 样本为准。

尺寸参数与性能参数已分开显示。点击列标题可排序；完整型谱、公差与使用条件以 PDF 样本为准。下载 PDF 样本 ↗

常见问题

关于本系列的常见问题

弹性柱销联轴器：表格覆盖的规格范围有多大？

本页覆盖 3 个系列（LT、LX、LXZ）共 42 种样本规格：孔径 Ø9–Ø340 mm，额定扭矩 6.3–180 000 N·m。成品孔、键槽和夹紧形式按你的轴加工；表外规格可按图制造。

弹性柱销联轴器：是什么、适合什么场合？

柱销 + 弹性套（尼龙）传扭：缓冲减振、可补偿少量偏差、更换方便、成本低。LT 型按 GB/T 4323，LX 型按 GB/T 5014，LXZ 带制动轮系列见表。弹性柱销联轴器（LT 按 GB/T 4323，LX 按 GB/T 5014）是中大型电机传动经济通用的选择：柱销配尼龙套传递扭矩，减振并吸收轻微偏差，尼龙套更换便宜。LXZ 型带制动轮。

弹性柱销联轴器：表里没有的规格能做吗？只买一件可以吗？

可以。本页的表格只是样本中的标准规格，所有产品都可以按图制造。起订量 1 件——我们经常为原厂已停产、找不到供应商的 OEM 客户单件补做。发来 DWG、STEP 或 PDF 图纸（或寄样件）：资料齐全后 24 小时内出正式报价，图纸确认后 30 天内交付首件，随货附检测记录。

弹性柱销联轴器：询价需要提供哪些信息？

提供：两侧轴径和轴伸长度（含键槽或夹紧形式偏好）、额定和峰值扭矩、转速、预计的偏差（角向、径向、轴向）、可用空间（外径和总长）、工作温度，以及是伺服/定位传动还是一般传动。两侧轴端的图纸或 STEP 最理想；带这些数值的草图也足以先出报价。
